Таблица 2.2 - Временные полезные нагрузки

Ветровые нагрузки

Нормативное значение ветрового давления по СНиП 2.01.07-85 «Нагрузки и воздействия» для IV района-W=0.48 кН/м2.

Аэродинамические коэффициенты:

- с наветренной стороны С=0.8;

- с подветренной стороны С=-0.6.

Нормативное значение средней составляющей ветровой нагрузки вычисляем по формуле: Wm=W0*k*c, при gf=1.4:

где W0 - нормативное значение ветрового давления;

k - к-т, учитывающий изменение ветрового давления по высоте

c - аэродинамический коэффициент:

с наветренной стороны W=1.4х0.5x0.8x0.48=0,27 кН/м2.

с подветренной стороны W`=1.4х0.5х0.6х0.48=0,21 кН/м2.

-При h=10 м R=0.65

с наветренной стороны W=1.4х0.65x0.8x0.48=0.35 кН/м2.

с подветренной стороны W`=1.4х0.65x0.6x0.48=0.27 кН/м2.

-При h=20 м R=0.85

с наветренной стороны W=1.4х0.85x0.8x0.48=0.46 кН/м2.

с подветренной стороны W`=1.4x0.85x0.6x0.48=0.35 кН/м2.

-При h=34,1 м

с наветренной стороны W=0.56 кН/м2.

с подветренной стороны W`=0.42 кН/м2.

Переменный по высоте скоростной напор ветра заменяем равномерно распределенным, эквивалентным моменту в заделке консольной балки L=34,1 м по формуле:

q=2M/h2;

Подставив числовые значения, получим:

с наветренной стороны:

с подветренной стороны: q` = 0.491 кН/м2.

Тогда расчетная равномерно распределенная ветровая нагрузка в уровне перекрытий на отм. 3.600, 7.200, 10.800, 14.400, 18.000, 21.600, 25.200, 28.800, 31.900:

Q = 0.649x3.6=2.34 кН/м;

Q` = 0.491x3.6=1.77 кН/м.

2.1.4 Расчет

Расчетная модель здания подготовлена в программе «ProFEt» и преобразована в конечноэлементную модель

Порядок системы:

количество элементов 21919

количество узлов 19327;

количество уравнений 115107

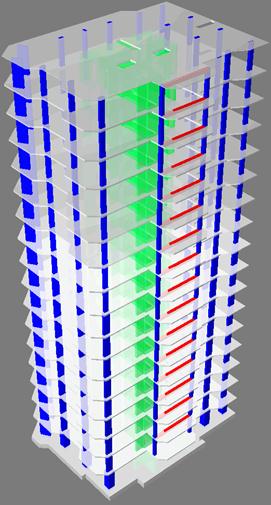

Рисунок 2.2 Материалы каркаса здания

2.1.5 Результаты расчета и подбора арматуры получены в графическом виде

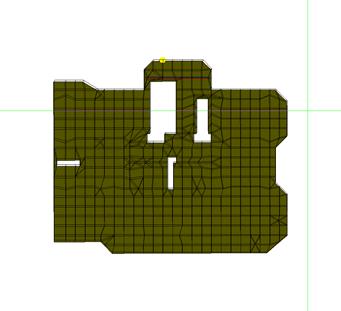

Рисунок 2.2 Результаты деформаций в плите покрытия от РСУ

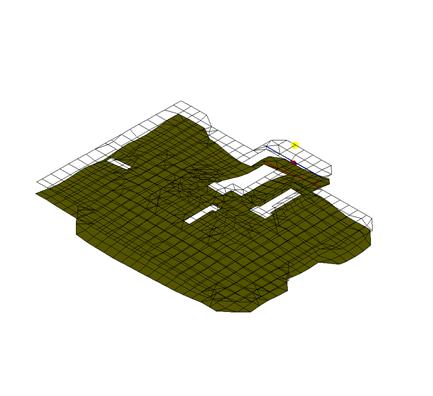

Рисунок 2.3 Результаты деформаций в плите покрытия от РСУ

Max. деформация = 18.529 mm в узле = 11070

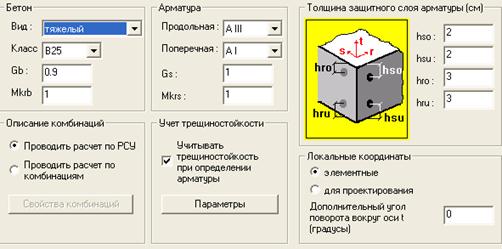

Рисунок 2.4 Характеристики плиты, арматуры и защитного слоя принятые при подборе арматуры

Расчет по РСУ

Расчет арматуры проводился по прочности и трещиностойкости

Характеристики материала:

Тип бетона - тяжелый

Класс бетона - B25

Класс арматуры - AIII

Коэф. условий работы бетона Gb = 0.90 Mkrb = 1.00

Коэф. условий работы арматуры Gs = 1.00 Mkrs = 1.00

Толщина защитного слоя (см):

сверху (по оси r) = 3.0 сверху (по оси s) = 2.0

снизу (по оси r) = 3.0 снизу (по оси s) = 2.0

Основная арматура:

Asro = 0.00 см2/м, Asso = 0.00 см2/м,

Asru = 0.00 см2/м, Assu = 0.00 см2/м

Параметры для расчета по второму предельному состоянию:

Категория трещиностойкости - 3

Условия эксплуатации конструкции:

в закрытом помещении.

Максимальные диаметры арматуры

по оси r(x): для верхней - 20, для нижней - 20;

по оси s(y): для верхней - 20, для нижней - 20;

для поперечной: 8.

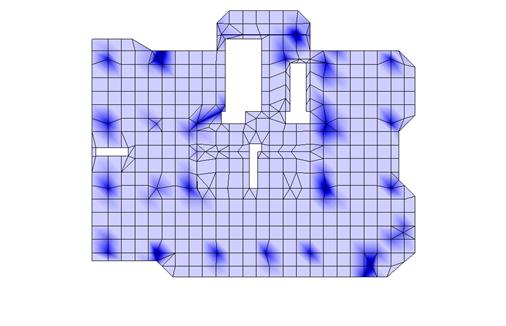

Рисунок 2.5 Результаты подбора арматуры верхней зоны в направлении оси Х

Min Asro = 0 cm2/m, Max Asro = 13.2456 cm2/m

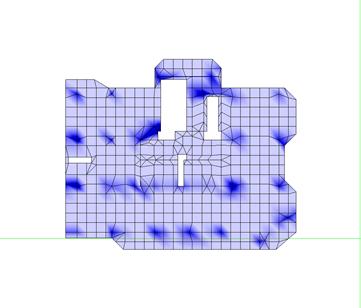

Рисунок 2.6 Результаты подбора арматуры верхней зоны в направлении оси У

Min Asso = 0 cm2/m, Max Asso = 13.4946 cm2/m

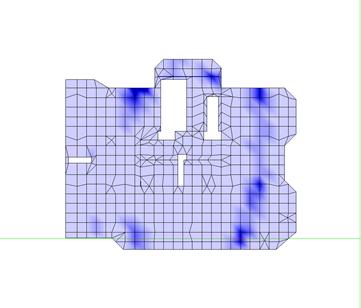

Рисунок 2.7 Результаты подбора арматуры нижней зоны в направлении оси Х

Min Asru = 0 cm2/m, Max Asru = 9.98559 cm2/m

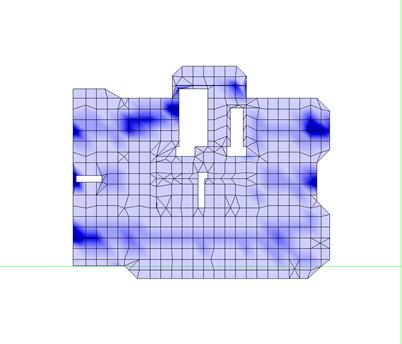

Рисунок 2.8 Результаты подбора арматуры нижней зоны в направлении оси У

Min Assu = 0 cm2/m, Max Assu = 7.42061 cm2/m

3. Основания и фундаменты

3.1 Расчёт фундаментов

3.1.1 Исходные данные для проектирования и анализ инженерно - геологических изысканий.

Расчет производится по СНиП 2,02,01-89 «Проектирование оснований и фундаментов».

Пятнадцатиэтажный жилой дом проектируется в г. Краснодаре.

Снеговая нагрузка для первого снегового района Ро=0,5 Кн.

Глубина промерзания грунтов 0,8 м.

Сейсмичность 7 баллов.

Инженерно-геологические изыскания на объекте выполнены в 1989 г.

Площадка ровная. Геологическое строение производилось по данным буровых и опытных работ до глубины 18 м.

Разрез представлен следующим слоем:

ИГЭ 1.Насыпной грунт со щебнем – 0,5 м.

g=19 Кн/м

ИГЭ 2.Суглинки полутвердые – 4.5 м

g=18,6 Кн/м; j=21; С=12 кПа; Е=9,5 МПа

ИГЭ 3.Пески пылеватые средней плотности
