3.1.3 Определение параметров печного пролета

Приблизительно длину цеха можно рассчитать из выражения

(5)

где Z – количество печей в цехе. Из [п. 2.1.1] Z = 2;

LП – расстояние между осями печей, м. Принимаем LП = 40 м;

LТ – расстояние между торцами цеха и осью крайней печи, м. Принимаем LТ = 25 м.

м.

Ширина – 30 м.

3.1.4 Размещение печных подстанций и печных трансформаторов

При расположении трансформатора на отметке 0,000 есть опасность попадания металла на трансформатор. Целесообразнее размещать трансформатор на уровне рабочей площадке.

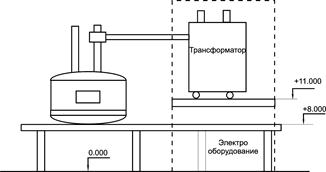

Размещение трансформатора в печном пролете показано на рисунке 9.

Рисунок 9 – Расположение печного трансформатора.

3.1.5 Расчет количества кранов

Грузоподъемность кранов, обеспечивающих работу печного пролета, определяется весом печных трансформаторов, и для печи с номинальной вместимостью 100 т, составляет 180/63/20.

Количество кранов печного пролета n определяется из соотношения

, (6)

где N – количество плавок по цеху за сутки, шт. Принимаем шт;

Tкр. – задолженность крана на одну плавку (время на каждую операцию крана), мин/пл.;

К – коэффициент, учитывающий неравномерность работы печей. Принимаем К = 1,2.

– коэффициент использования крана, по нормам ГИПРОМЕЗа. Принимаем .

Задолженность крана печного пролета (Tкр.) складывается из продолжительности следующих видов работ:

- подъем 2-х груженых бадей со скраповоза

и их подачи к печи t1 = 9 мин;

- разгрузка бадей в печь t2 = 6 мин;

- возврат 2-х порожних бадей к проему

и установка их на скраповоз t3 = 9 мин;

- подача новых электродов на печь и удаление

старых электродов t4 = 10/6 мин;

- перепуск электродов t5 = 5/6 мин;

- подача инструмента и электродов к печи t6 = 5 мин;

- простои на планово-предупредительные

ремонты и осмотры t7 = 150/N мин.

Простои на планово-предупредительные ремонты и осмотры включают в себя:

- обдувка и смазка крана 15 мин в смену;

- осмотр механизмов и проверка их работоспособности 15 мин в смену.

Общая продолжительность приемо-садочных работ за сутки составляет 90 минут. В одну смену (обычно во вторую) проводится планово-предупредительный ремонт продолжительностью 60 минут.

Таким образом, продолжительность простоев на планово-предупредительные ремонты и смотры равна 150 минутам в сутки. На одну плавку продолжительность этих простоев составляет t7 = 150/N мин.

Таким образом, общая продолжительность учтенных крановых работ составляет:

, мин.

Продолжительность неучтенных работ составляет 30 % от учтенных, т.е.

, мин.

Общая задолженность крана на одну плавку:

, мин.

мин.

мин.

мин.

шт. Принимаем n = 3 шт.

3.1.6 Расчет количества бункеров для сыпучих

Объем бункеров для хранения сыпучих материалов определяется по следующей формуле, м3:

, (8)

где Аi – расход i-го материала по цеху за сутки, т/сутки;

Pi – норма запаса i-го материала, количество суток;

Yi – величина насыпной массы i-го материала в бункере, т/м;

K – коэффициент заполнения бункера (для металлошихты К = 1,2, для сыпучих материалов К = 0,8).

, (9)

где ai – удельный расход i-го компонента (определятся при расчете шихты), кг/т;

G – вместимость печи, т. Принимаем 100 т;

N – количество плавок по цеху за сутки, шт. Согласно [п. 2.1.6] N = 49 шт.

Для железной руды:

т/сут.

м3.

Для ферромолибдена:

т/сут.

м3.

Для никеля:

т/сут.

м3.

Для извести:

т/сут.

м3.

Для кокса:

т/сут.

м3.

Количество бункеров под i-ый материал равно:

, (10)

где Vб – объем одного бункера, м3.

Для железной руды:

шт.

Для ферромолибдена:

шт.

Для никеля:

шт.

Для извести:

шт.

Для кокса:

шт.

Рекомендуется выбирать объем одного бункера 20 – 30 м3.

Общее количество бункеров в бункерном пролете определяется

, (11)

где Vi – объем бункеров под i-ый материал;

n – количество наименований сыпучих материалов.

.

3.1.7 Расчет количества скраповозов

Количество тележек-скраповозов определяет число бадей в цехе, так как число бадей равно числу скраповозов и плюс одна или две резервных бадьи.

Расчет количества скраповозов проводится по формуле, шт.

, (14)

где N – количество плавок и цехе за сутки, шт. Принимаем [п. 2.1.6] N = 49 шт;

Т – задолженность скрапонозов на плавку, мин.

Задолженность скраповоза складывается из продолжительности следующих операций: 1) общее время загрузки бадей на одну плавку T1; 2) переезд из шихтового пролета и обратно Tб; 3) разгрузка содержимого бадей в печь T7. Общая продолжительность операций 2 и 3 зависит от того, во сколько приемов (Б) приходится делать загрузку шихты на плавке (завалка и одна или больше подвалок). Эта величина определяется по формуле
