Процесс предварительной планировки производится бульдозером марки ДЗ – 53 на базе Т – 100

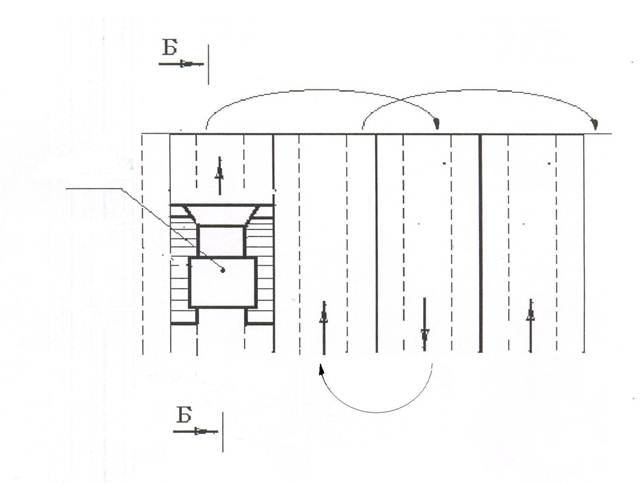

Схема движения овальная
Б - Б
0,05 м

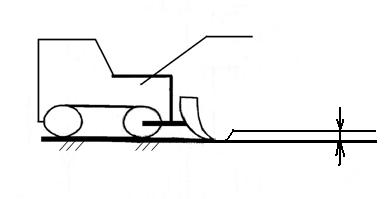

Рис 4. Предварительная планировка площадки
3. Разработка траншеи
Производится одноковшовым экскаватором марки ЭО - 4121 А со следующими техническими характеристиками:
|
Вместимость ковша, м³ |
0,65-1 |
|
Габаритные размеры, м длина машины ширина высота |
4,9 3 3 |
|
Масса, т |
21 |
|
Максимальная производительность, м³/ч |
200 |
|
Ходовая часть |
Гусеничная |
Разработка ведется по боковой схеме на глубину разработки 1,7 м со складированием грунта в отвал.
 | |||
 | |||
Рис 5. Разработка траншеи
4. Подчистка дна траншеи и рытьё приямков.
Ручная разработка грунта производится двумя землекопами навстречу друг другу. Грунт собирается в одном месте и выбрасывается на бровку траншеи. Подчистка дна производится на 5 см.
Приямки – уширения и углубления траншеи для сварки труб.
Г Г - Г
 |
Землекоп 1 Землекоп 2
0,05 м
> 0,6 м
0,5м
Г Рис 6. Подчистка дна траншеи и рытьё приямков
5. Подбивка пазух с уплотнением
Газопровод укладывается на песчаную подушку высотой 0,2 м и засыпается на высоту выше газопровода на 0,2 м послойно грунтом без крупных включений.
Подбивка пазух производится с целью закрепления газопровода в траншеи от сдвигов и перемещений.
| марка | глубина упл. за 2 прохода | 0 башмака | Мощность кВт (л/с) | Напряж. В | Частот, тока Гц | Частот, ударов | габариты | Масса кг. |
| ИЭ- 4505 | 20 см | 200 мм | 0,6(0,8) | 220 | 50 | 6,3 | 255x400 х785 | 27 |
 | |||||||||
 | |||||||||
 | |||||||||
 | |||||||||
 | |||||||||
 | |||||||||
 | |||||||||
Рис 7. Подбивка пазух с уплотнением
6. Обратная засыпка

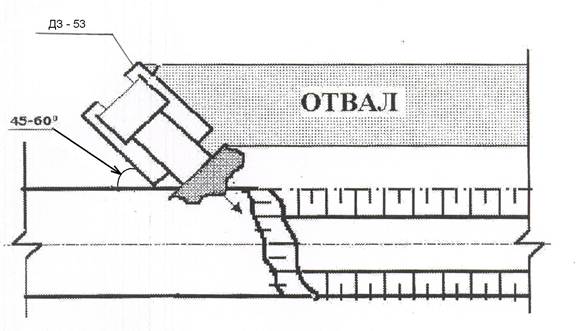

Обратная засыпка производится бульдозером марки ДЗ-18 на базе трактора
Т-100. Грунт привозится автосамосвалом без крупных включений. Траншею засыпают косо-поперечно под углом 45-60°.
 |
