Рис.3.2. Расчетная схема и граничные условия узла сопряжения наружного выступающего угла с плитами чердачного перекрытия: 1 – кирпичная кладка из силикатного кирпича gо = 1800 кг/м3, lА = 0,76 Вт/(м оС); 2 – минераловатные плиты gо = 50 кг/м3, lА = 0,05 Вт/(м оС); 3 кирпичная кладка из обыкновенного глиняного кирпича gо = 1800 кг/м3, lА = 0,7 Вт/(м оС);–Вт/(м оС) ; 4 – ЦПР lА = 0,76 Вт/(м оС).

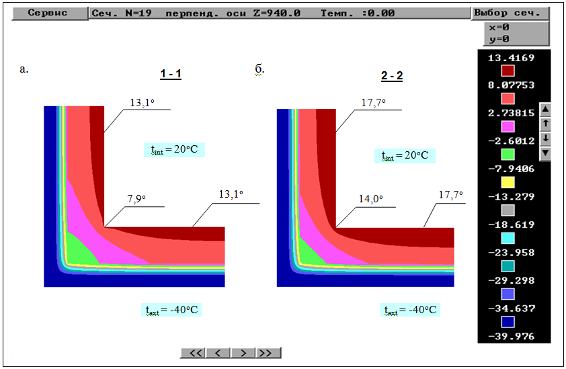

Рис.3.3. Результаты расчета распределения температур узла сопряжения наружного выступающего угла с плитами чердачного перекрытия: а – горизонтальное сечение на расстоянии 20 мм от плиты перекрытия; б - горизонтальное сечение на расстоянии 600 мм от плиты перекрытия; в – вертикальное сечение на расстоянии 10 мм от угла

Рис.3.4. Результаты расчета распределения температур узла сопряжения наружного выступающего угла с плитами чердачного перекрытия при устройстве термовкладыша по торцу плиты и над плитой в толще стены: а – горизонтальное сечение на расстоянии 20 мм от плиты перекрытия; б - горизонтальное сечение на расстоянии 600 мм от плиты перекрытия; в – вертикальное сечение на расстоянии 10 мм от угла

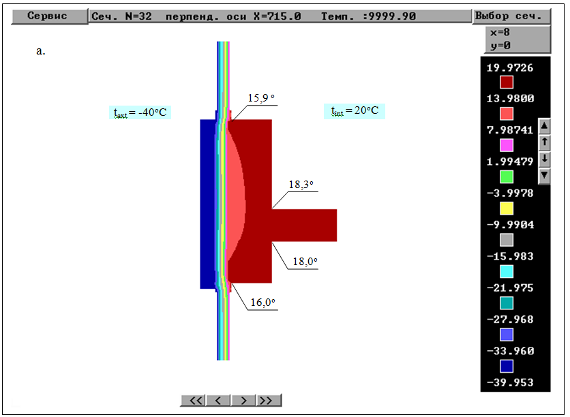

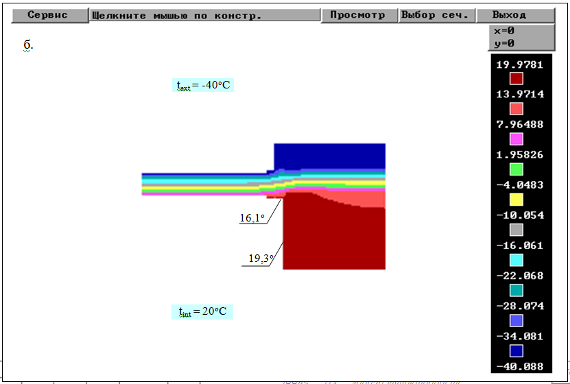

Рис.3.5. Результаты расчета распределения температур узла сопряжения наружной стены с оконным блоком: а – вертикальное сечение; б - горизонтальное сечение по центру окна

Рис.3.6. Результаты расчета распределения температур узла сопряжения наружной стены с балконными дверями

4. РАСЧЕТ ВЛАЖНОСТНОГО РЕЖИМА НАРУЖНЫХ СТЕН

4.1 Основные предпосылки расчета и исходные данные

В соответствии с СНиП II-3-79* [2] сопротивление паропроницанию наружной стены Rп (в пределах от внутренней поверхности до плоскости возможной конденсации) должно быть не менее требуемого сопротивления паропроницанию из условия недопустимости накопления влаги в толще ограждающей конструкции за годовой период эксплуатации - Rп1тр и требуемого сопротивления паропроницанию из условия ограничения накопления влаги в ограждающей конструкции за период года с отрицательными среднемесячными температурами - Rп2тр.

В соответствии с [2] величина Rп1тр рассчитывается по формуле

(ев - Е) × Rпн

Rп1тр = ¾¾¾¾¾¾¾, (4.1)

Е - ен

где ев - расчетная упругость водяного пара внутреннего воздуха, Па; Е - упругость водяного пара в плоскости возможной конденсации за годовой период эксплуатации, Па; ен - средняя упругость водяного пара наружного воздуха за годовой период, Па; Rпн - сопротивление паропроницанию части ограждающей конструкции, расположенной между наружной поверхностью конструкции и плоскостью возможной конденсации, м2×ч×Па/мг.

В соответствии с [2] величина Rп2тр рассчитывается по формуле

0,0024 × zo × (ев - Еo)

Rп2тр = ¾¾¾¾¾¾¾¾¾, (4.2)

gw × dw × Dwср + h

где zo - продолжительность периода влагонакопления, сут.; Еo - упругость водяного пара в плоскости возможной конденсации при средней температуре наружного воздуха периода месяцев с отрицательными среднемесячными температурами, Па; gw - плотность материала увлажняемого слоя, кг/м3; dw - толщина увлажняемого слоя ограждающей конструкции, м; Dwср - предельно допустимое приращение расчетного массового отношения влаги в материале увлажняемого слоя за период влагонакопления, %; h - величина, определяемая по формуле

0,0024 × zo × (Еo - ен.о)

h = ¾¾¾¾¾¾¾¾¾, (4.3)

Rпн

где ен.о - средняя упругость водяного пара наружного воздуха периода месяцев с отрицательными среднемесячными температурами, Па.

Поскольку в СНиП 23-01-99 [4] данные, необходимые для расчета ен.о и ен даны некорректно (например, среднемесячное парциальное давление января месяца для Омска равно ен=140 Па, а среднемесячная температура января составит text= -19°С, тогда в соответствии с приложением Л СП 23-101-2000 [3] получим значение максимальной упругости водяного пара Ен=113 Па. Влажность наружного воздуха jн будет равна jн= ен/Ен=100·140/113=124%, что в принципе невозможно), то определение средней упругости водяного пара наружного воздуха за годовой период, а также средней упругости водяного пара наружного воздуха периода месяцев с отрицательными среднемесячными температурами выполнено на основании данных по средней месячной относительной влажности наружного воздуха, представленных в СНиП II-А.6-72.

При этом средняя относительная влажность наружного воздуха за год определялась по формуле

1

jнср.год = ¾× å jнср.мес ,

12

а средняя упругость водяного пара наружного воздуха - соответственно:

jнср.год × Е

ен = ¾¾¾¾.

100%

В соответствии с рекомендациями [2,3] в многослойных ограждающих конструкциях с эффективным утеплителем плоскость возможной конденсации совпадает с наружной поверхностью утеплителя, то есть для рассматриваемой конструкции стены - с наружной поверхностью пенополистирола (рис.4.1).
