Рис.2.8. Схематичный разрез цокольного перекрытия

2.2 Описание технических решений системы отопления и вентиляции

Система отопления здания – поквартирная, однотрубная с нижней разводкой магистралей. Трубопровод из стальных водогазопроводных труб. В каждой квартире устанавливаются счетчики учета тепловой энергии ТЕПЛОКОМ ТСК4 с расходомерами ПРЭМ.

Узел управления системой отопления не автоматизированный. В узле управления установлены тепловычислители ВКТ-4, циркуляционные насосы GRUNDFOSS и пластинчатый теплообменник фирмы Альфа-Лаваль.

Система вентиляции - естественная с неорганизованным притоком воздуха через оконные форточки, фрамуги, неплотности ограждающих конструкций и организованным удалением через вытяжные вентиляционные каналы санузлов и кухонь.

К энергосберегающим мероприятиям системы отопления можно отнести:

- устройство поквартирной разводки с установкой счетчиков тепловой энергии в каждой квартире;

- установка в узле управления тепловычислителей.

3. ОЦЕНКА ТЕМПЕРАТУРНОГО РЕЖИМА ОТДЕЛЬНЫХ УЗЛОВ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ

3.1 Краткая характеристика методики расчета

Оценка температурного режима отдельных узлов ограждающих конструкций проектируемого жилого дома проведена с целью проверки возможности выпадения конденсата в местах теплопроводных включений: в углах наружных стен, в зоне сопряжения оконных и балконных блоков с оконными откосами, в зоне сопряжения плит чердачного перекрытия с наружными стенами.

При проведении расчетов параметры внутреннего и наружного воздуха принимались в соответствии со СНиП II-3-79* «Строительная теплотехника», СНиП 23-01-99 «Строительная климатология » равными:

- расчетная температура внутреннего воздуха tint = +20оС;

- расчетная температура наружного воздуха text = -40оС;

- расчетный коэффициент теплоотдачи внутренней поверхности aint = 8,7 Вт/(м2×оС);

- расчетный коэффициент теплоотдачи наружной поверхности стен aext = 23 Вт/(м2×оС);

- расчетный коэффициент теплоотдачи наружной поверхности утеплителя в чердачном пространстве aext = 12 Вт/(м2×оС).

Теплотехнические характеристики материалов принимались для условий эксплуатации «А» аналогично п.2.1.3 настоящей пояснительной записки.

Расчеты выполнены для следующих узлов:

- узел сопряжения наружной стены с плитой перекрытия;

- узел сопряжения цокольного участка наружной стены с плитой перекрытия;

- наружный выступающий угол (вертикальный стык в зоне сопряжения плит чердачного перекрытия с наружной стеной );

- узел сопряжения стены с заполнением оконных проемов (деревянные окна с тройным остеклением в раздельно-спаренных переплётах);

- узел сопряжения стены с балконной дверью и плитой перекрытия (с учетом остекления лоджии).

3.2. Результаты расчетов

Расчетные схемы и основные результаты расчетов представлены на рис.3.1 - рис.3.6.

Анализ полученных результатов позволил сделать следующие выводы:

1. Проектные решения ограждающих конструкций обеспечивают выполнение условий невыпадения конденсата на поверхности наружных стен. Температура внутренней поверхности стены на глухом участке составляет tв = 18,8 оС, что обеспечивает выполнение требований СНиП II-3-79* по нормируемому температурному перепаду (Dtn = 4,0 оС, Dtdes = 3,3 оС) и температуре «точки росы» (при tint = 20оС, jint = 55%, td = 10,7оС) с существенным запасом.

2. Температура внутренней поверхности в наружном выступающем углу верхнего этажа ниже минимально допустимой (см. рис.3.3).

При проектном решении минимальная температура внутренней поверхности в зоне пересечения плиты чердачного перекрытия с наружным углом здания может опускаться до tвmin = +7,9 оС - при расчетных значения температур наружного и внутреннего воздуха (при tint = 20оС, text = -40оС).

Данное понижение температуры обусловлено геометрической формой угла (площадь тепловосприятия меньше чем площадь теплоотдачи), стоком тепла по плите перекрытия, расположенной в этом месте.

Для улучшения температурного режима данного узла предлагается:

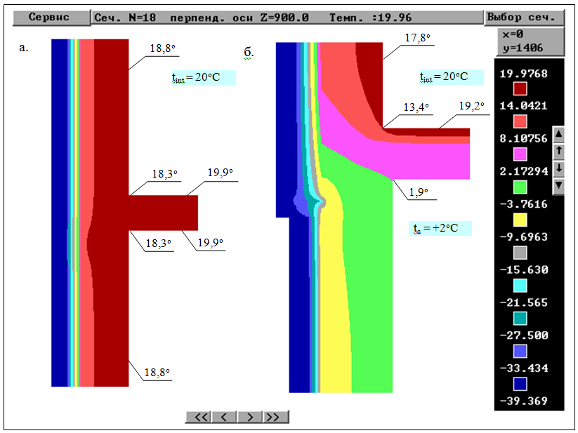

Рис.3.1. Результаты расчета распределения температур: а- узла сопряжения глухого участка наружной стены с плитами перекрытия, б- узла сопряжения цокольного участка наружной стены с плитами перекрытия

- устройство в наружном выступающем углу термовкладыша по торцу плиты перекрытия толщиной 60-80 мм длиной 400 мм (от поверхности угла в каждую сторону);

- устройство термовкладыша над плитой перекрытия в толще внутреннего слоя кирпичной кладки толщиной 40 мм сечением 250х700 мм от поверхности угла в каждую сторону (см. рис.3.4);

Это решение необходимо для всех наружных выступающих углов верхнего этажа.

Для повышения температуры поверхности в зоне сопряжения плиты перекрытия с наружной стеной (по длине плиты чердачного перекрытия) рекомендуется увеличение толщины утеплителя до 150 мм - вдоль наружных стен на расстояние 400-500 мм.

3. Оконные блоки должны быть установлены в слое утеплителя непосредственно у четверти стены. В этом случае требуемая температура внутренней поверхности оконных откосов обеспечивается без устройства каких-либо термовкладышей.

Рекомендуемые схемы установки оконных блоков приведены в приложении 3.
