Вода на промышленном предприятии используется по трем основным направлениям:

1. Производственно-техническое водоснабжение. Вода расходуется на:

- охлаждение технологических аппаратов и установок для обеспечения необходимого температурного уровня производственных процессов;

- для выработки пара в паровых котлах, системах испарительного охлаждения и в утилизационных установках;

- на промывку, мокрую очитку различных материалов, деталей, газов, выбросов и т.д.;

- на гидротранспорт, гидроудаление отходов, обогащение материалов;

- для приготовления растворов, электролитов и других смесей.

2. Хозяйственно-питьевое водоснабжение. Вода расходуется на:

- приготовление пищи, организации питьевого режима, мытье посуды и т.д.;

- обеспечение работы душевых и умывальников;

- на хозяйственные нужды в прачечных, влажную уборку помещений и т.д.;

- на полив проездов, тротуаров и зеленых насаждений.

3. Пожарное водоснабжение. Вода расходуется на:

- тушение пожаров и возгораний;

- для организации работы систем автоматического и полуавтоматического тушения пожаров;

- для резервного хранения в хранилищах и резервуарах.

Требования, предъявляемые к качеству воды для трех основных направлений применения ее на промышленных предприятиях существенно различаются. Для потребителей первой группы требования, предъявляемые к качеству воды (степень жесткости, мутности, наличие минеральных солей и т.д.) определяются условиями технологического процесса. Наиболее жесткие условия к качеству воды предъявляются потребителями второй группы. Самые низкие требования к качеству воды предъявляются потребителями системы пожарного водоснабжения. Допустимы запах, мутность, взвеси и т.п.

Лекция 7.

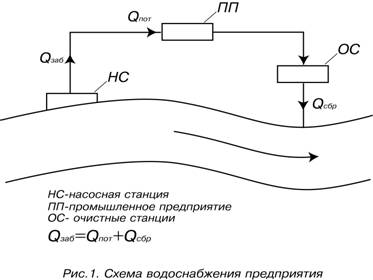

Исходя из основных показателей природных источников, затрат на подготовку и транспортировку воды и требований, предъявляемых к воде потребителями большинство предприятий используют для систем водоснабжения воду поверхностных источников с простейшей предварительной очисткой (фильтр на всасывании) или без очистки. В самом простом варианте схема водоснабжения предприятия может выглядеть следующим образом:

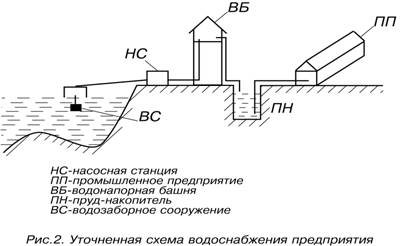

В связи с возможностью резкого ухудшения экологической обстановки в регионе, вызванной развитием и модернизацией промышленных предприятий их очистные сооружения должны развиваться вместе с ростом и развитием предприятий. На первом этапе модернизации системы технического водоснабжения промышленных предприятий дополняются несколькими станциями очистки СО.

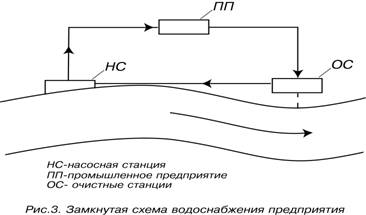

Следующим этапом модернизации системы технического водоснабжения промышленных предприятий является организация ее работы по замкнутой схеме.

Состав систем технического водоснабжения промышленного предприятия.

Системы технического водоснабжения – это комплекс сооружений, предназначенный для забора воды из природных источников, повышение ее качества до необходимого уровня, транспортировки потребителю, обеспечение у потребителей необходимого давления, а также для очистки сточных и сбрасываемых вод.

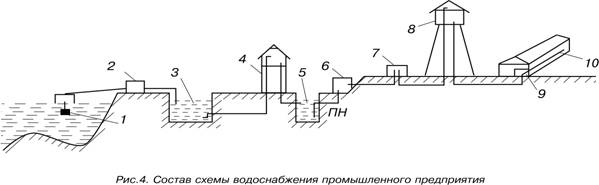

В состав схемы водоснабжения могут входить следующие элементы:

1. Водозаборное сооружение (предназначено для отбора воды из природного источника.

2. Насосная станция первого подъема (предназначена для подачи воды в пруд-отстойник или непосредственно в систему водоснабжения).

3. Пруд-отстойник (служит для предварительной очистки воды; в случае необходимости дополняется установками для осветления воды и т.д.).

4. Резервуар чистой воды (предназначен для хранения определенного количества воды и создания напора у ряда потребителей в случае отключения системы).

5. Пруд-накопитель (предназначен для накопления и хранения воды).

6. Насосная станция второго подъема (предназначена для создания дополнительного напора).

7. Насосная станция третьего подъема (предназначена для подъема воды в бак-накопитель водонапорной башни).

8. Водонапорная башня (назначение – обеспечение необходимого напора у потребителей).

9. Установка ХВО (химводоочистки).

10. Водоводы промышленного предприятия.

Кроме того, в состав системы водоснабжения могут входить:

- водопроводы и транспортные сети, предназначенные для передачи воды на большие расстояния;

- запорная и регулирующая аппаратура, предназначенная для обеспечения переключений в сети, регулирования давлений и проведения измерений параметров;

- аккумулирующие сооружения (резервуары, емкости, аккумулирующие баки и пруды-накопители).

Расположение элементов системы водоснабжения на схеме, варианты их конструктивного исполнения, а также мощность зависят от характеристик предприятия и природного источника. Идеальным вариантом организации водоснабжения промышленного предприятия является внедрение бессточных схем (работа по замкнутому циклу) с минимальным потреблением внешних ресурсов и максимальным использованием ВЭРов и отходов производства.

Лекция 8.

Прямоточные системы водоснабжения и их характеристики.

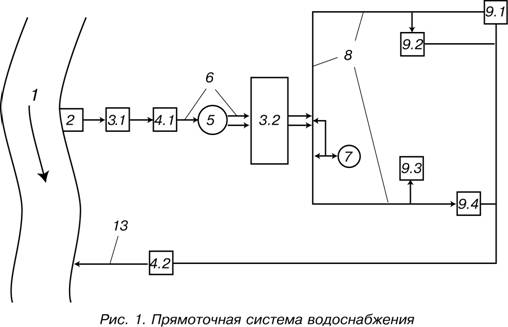

Прямоточные схемы СТВСПП могут быть выполнены по схеме, изображенной на рисунке, где:

1 Источник.

2 Водозаборное сооружение.

3.1 Насосная станция первого подъема.

3.2 Насосная станция второго подъема.

4.1 Очистные сооружения природной воды.

4.2 Очистные сооружения сточных вод ПП.

5 Резервуар чистой воды.

6 Водоводы.

7 Напорная регулирующая емкость (водонапорная башня).

8 Водонапорная сеть ПП.

9.1-9.4 Потребители воды на предприятии.

10 Сеть для продувок и сброса отработанной воды.

11 Транспортная сеть к устройствам охлаждения и очистки.

12 Устройства охлаждения технической воды.

13 Линия сбросных вод ПП.

14 Ливневая канализация.

Вода из источника 1 через водозаборное сооружение 2 и насосную станцию 3.1 поступает в очистные сооружения 4.1, где осуществляется предварительная очистка воды до уровня, соответствующего технологическому процессу. Далее вода собирается в резервуаре чистой воды 5, конструкция и размеры которого определяются суммарной мощностью водопотребления предприятия (бак, башня, пруд и т.д.). Другое назначение РЧВ заключается в том, что с его помощью сглаживаются пиковые нагрузки в период наибольшего водопотребления. Далее по водоводам 6 с помощью насосной станции второго подъема 3.2 вода поступает в водопроводную сеть предприятия 8. Направление перетоков воды в схеме и коммутационные возможности сети зависят от технологии производства и могут быть различны для различных предприятий. По напорной сети предприятия вода направляется потребителям 9.1-9.4. Для поддержания необходимого напора и давления в сети служит водонапорная башня 7. Отработанная вода и ливневые воды, проходя через очистные сооружения 4.2 по сбросной линии 13 сбрасываются в источник.
