а) предохранительные клапана (сброс излишка воздуха );

б) запорные задвижки (предназначены для переключений, отключений, вывода в ремонт элементов компрессорной установки);

в) обратный клапан (предназначен для избежания утечек воздуха из сети при отключении компрессора);

г) разгрузочный вентиль (предназначен для сброса воздуха и облегчения пуска компрессорной установки).

Компрессорные установки выполненные на базе поршневых компрессоров предназначены для производств, в которых потребителям воздуха требуется воздух высокого давления и в небольшом количестве (при малых расходах). Для повышения давления воздуха используется многоступенчатые компрессоры. После каждой ступени могут быть установлены промежуточные холодильники.

Лекция 5.

Технология получения сжатого воздуха с помощью центробежных компрессоров.

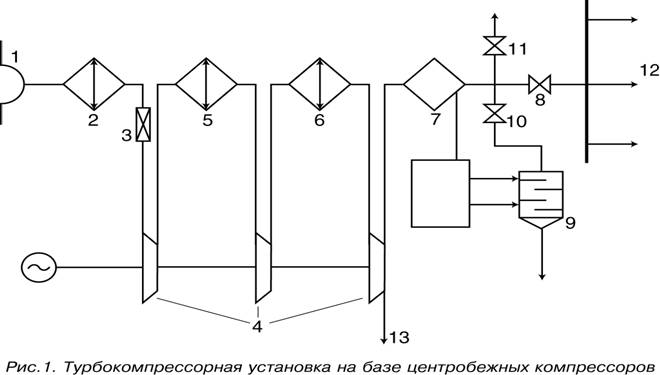

Принципиальная схема турбокомпрессорной установки, построенной на базе центробежных компрессоров, имеет вид:

1 — воздухоприемник 8 — обратный клапан

2 — фильтр 9 — глушитель

3 — дроссельный клапан 10 — антипомпажный клапан

4 — секции компрессора 11 — выхлопная задвижка

5 — межсекционный холодильник 12 — напорный коллектор

6 — промежуточный холодильник 13 — промежуточный отбор

7 — концевой холодильник

Компрессорные установки, построенные на базе центробежных компрессоров, используются в производстве с большим расходом воздуха и малых давлениях.

Установка работает так. Атмосферный воздух засасывается через воздухоприемник (1) и проходит предварительную очистку в фильтре (2). Между второй и первой ступенью компрессора устанавливается дроссельный клапан (3), связанный с регулятором давления. Это позволяет поддерживать постоянное давление в напорном коллекторе (12) путем открытия или закрытия дроссельной заслонки на входе. Затем воздух поступает в первую секцию турбокомпрессора и далее через межсекционный холодильник (5) во вторую ступень компрессора. Поле второй секции компрессора, пройдя через промежуточный холодильник (6) и третью секцию компрессора, воздух поступает в концевой холодильник (7). После концевого холодильника воздух поступает в напорную линию (12). На участке сети от концевого холодильника до напорной линии устанавливается обратный (8), антипомпажный (10) клапана и выхлопная задвижка (11). Антипомпажный клапан открывается автоматически при уменьшении потребления воздуха, часть воздуха при этом сбрасывается в атмосферу через глушитель (9). При необходимости получить воздух низкого давления возможен промежуточный отбор воздуха (13) с любой из секций компрессора.

Для ручной регулировки сброса воздуха и запуска компрессора в случае одновременной параллельной работы нескольких установок в сеть предназначена выхлопная задвижка (11).

В системе воздухоснабжения, построенной на базе центробежных компрессоров, отсутствует воздухосборник (нет пульсаций и воздуховоды большого диаметра выполняют роль ресивера), а также водомаслоотделитель.

Производство и потребление сжатого воздуха на промышленных предприятиях.

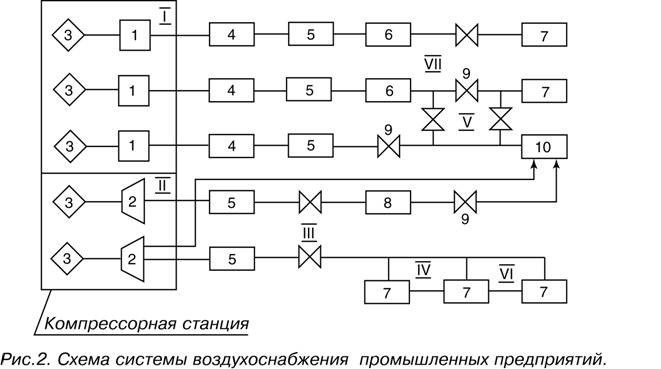

Тип, характер и разветвленность воздушных сетей предприятия. Мощность основного и вспомогательного оборудования установленного на компрессорной станции выбирается исходя из условий технологического процесса. Их схемы могут существенно отличаться и зависят в первую очередь от мощности предприятия. Например схема СВСПП (система воздухоснабжения промышленного предприятия) средней мощности может выглядеть следующим образом:

I — секция поршневых компрессоров компрессорной станции

II — секция турбокомпрессоров компрессорной станции

III — транспортные магистрали

IV — межцеховые сети

V — кольцевая сеть предприятия

VI — тупиковые сети

VII — напорные сети

1 — поршневые компрессоры

2 — центробежные компрессоры

3 — фильтры

4 — водо-маслоотделитель

5 — концевые холодильники

6 — ресивер

7 — потребители воздуха

8 — дожимной компрессор

9 — запорно-регулирующая аппаратура

10 — потребитель воздуха (использует воздух двух давлений)

В состав системы воздухоснабжения предприятия средней мощности входят компрессорные и воздуходувные (последние иногда входят в состав компрессорной станции в качестве отдельных установок) воздушные сети, трубопроводный или баллонный транспорт, распределительное устройство и потребители сжатого воздуха.

Компрессорные станции в зависимости от потребляемого количества воздуха (расхода Q или G) и его давления необходимого для потребителя могут комплектоваться:

— центробежными и поршневыми компрессорами;

— воздуходувками;

— вентиляторами.

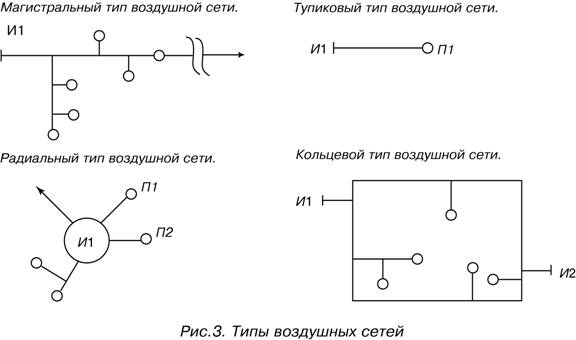

Для доставки воздуха потребителям используются разветвленные воздушные сети радиального, магистрального, кольцевого, тупикового типов.

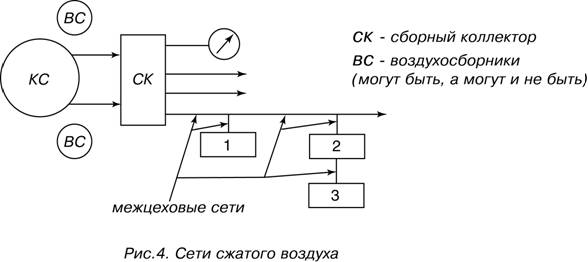

Сети сжатого воздуха на предприятии разделяют на межцеховые и внутренние. Межцеховые сети — участки сети от сборных коллекторов компрессорной станции до ввода в конкретный цех.

Межцеховые сети прокладываются в каналах и траншеях (подземный способ прокладки), по эстакадам или лотках (надземный способ прокладки). Выбранный способ прокладки должен обеспечивать возможность проведения ремонтных работ и ликвидаций аварий без остановки компрессорной станции. Для отключения отдельных участков цепи и осуществления переключений различного рода устанавливается запорно-регулирующая аппаратура (арматура). К ней относятся:

— вентили;

— задвижки;

— заслонки;

— регуляторы;

— клапана и т.д.

Наиболее надежной считается схема, при которой на каждый крупный потребитель работает свой компрессор, однако в силу дороговизны таких схем чаще используются организация параллельной работы компрессоров на сборный коллектор. Для компенсации температурных деформаций используют:

— специальные участки цепи (компенсаторы);

— подвижные опоры;

— подвижное закрепление трубопровода на опоре.

К внутри цеховым сетям сжатого воздуха относятся все участки воздушной сети начинающиеся от ввода в цех и предназначенные для обеспечения воздухом каждого из потребителей.

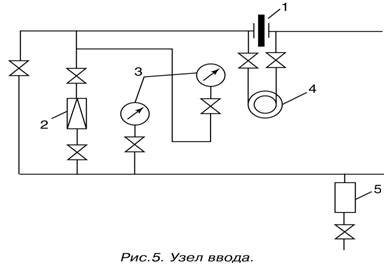

В местах ввода воздушной сети в цех оборудуются узлы ввода. Они могут быть выполнены по следующей схеме:

1 — измерительная диафрагма

2 — редукционный клапан

3 — манометры

4 — дифманометры

5 — водо-маслоотделитель

В состав узлов ввода также могут входить другие приборы и устройства (термометры, сборные коллектора, задвижки и т.д.).

Лекция 6.

Системы технического водоснабжения промышленных предприятий.

Назначение СТВПП.

Техническая вода является одним из наиболее распространенных видов энергоносителей. Она используется в технологических процессах и в хозяйственно-бытовых целях практически на всех предприятиях. Расходы технической воды на производственные нужды сильно колеблются в зависимости от назначения и мощности предприятия, а также характера технологически процессов. Например, для производства 1т чугуна расходуется 1200-1600 м3/час воды, 1т меди 760-800 м3/час, а для производства редкоземельных металлов – 2000-2500 м3/час.
