Примечания:1. Для отводов с ≤35 кВ используется медный или алюминиевый провод, изолированный кабельной бумагой или бумажно-бакелитовыми трубками.

2. При рабочем напряжении отвода до 1 кВ провод (шина) отвода собственной изоляции не имеет.

Таблица 6.4

Минимально допустимые изоляционные расстояния от отводов до обмотки

Испытательное напряжение, кВ

Толщина изоляции на одну сторону, мм

Минимальное расчётное расстояние до основных катушек, мм

обмотки

отвода

До 25

35

55

85

До 25

До 35

До 35

До 35

собств., отсутств

2

собств

2

собств

2

собств

2

25

20

33

20

50

30

90

50

Минимальная ширина бака

,

.

Минимальная длина бака трехфазных трансформаторов классов напряжения 6, 10 и 35 кВ

,

.

где – расстояние от обмотки ВН до стенки бака; при испытательных напряжениях до 85 кВ может быть принят таким же, как и расстояние от неизолированного отвода обмотки до обмотки ВН (табл. 6.4), т. е. = ; чаще принимают , .

Внутренние размеры бака и , рассчитанные по вышеперечисленным формулам, обычно оказываются достаточными и по условиям теплоотдачи.

Глубина бака определяется высотой активной части и минимальным расстоянием от верхнего ярма до крышки бака, необходимым для размещения внутренних частей проходных изоляторов, отводов и переключателей

, .

где – высота активной части

, ,

где - ширина среднего листа ярма, ,

– толщина подкладки под нижнее ярмо; = 30÷50 мм;

– расстояние от верхнего ярма магнитопровода до крышки бака; выбирается из таблицы 6.5, .

Таблица 6.5.

Минимальное расстояние от ярма до крышки бака

Класс напряжения трансформатора, кВ

Минимальное расстояние, м

6,10

20

35

0,16

0,30

0,40

Для получения нужной поверхности охлаждения целесообразно использовать радиаторы с прямыми трубами (табл. 6.2.) радиаторы этого типа могут крепиться приваркой патрубков коллектора к стенке бака (у трансформаторов мощностью 100-250 кВ∙А) или с помощью разъёмного соединения на фланцах (у трансформаторов мощностью 100-6300 кВ∙А)

В любом случае для установки радиаторов необходимая глубина бака

, ,

.

где = 1,400 – расстояние между осями патрубков радиатора (табл. 6.6);

и – расстояние осей фланцев радиатора от нижнего и верхнего срезов стенки бака (табл. 6.6).

Должно быть . В противном случае необходимо принять .

Навесные радиаторы с прямыми трубами круглого или овального сечения выпускаются с одним рядом труб – 7 труб в ряду или двумя рядами – 10 труб в ряду.

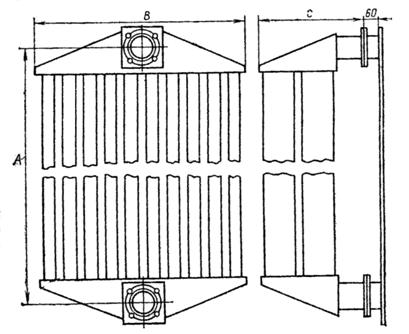

Установка радиатора на баке трансформатора показана на рисунке 6.2.

Рис. 6.2. Трубчатый радиатор с прямыми трубами.

Для радиаторов с одним рядом труб размеры мм, =158мм, с двумя рядами труб =505мм, =253 мм. Данные трубчатых радиаторов с прямыми трубами приведены в табл. 6.6.

Таблица 6.6

Основные данные трубчатых радиаторов с прямыми трубами

Размер , мм

Поверхность , м2

Масса, кг

Размер , мм

Поверхность , м2

Масса, кг

Стали

масла

стали

масла

С одним рядом труб

1400

1615

1800

2000

2200

2400

4,333

4,961

5,613

6,253

6,893

7,533

53,94

67,14

73,94

81,98

89,18

95,68

46

53

57

64

72

78

710

900

0,746

0,958

12,9

15,35

8,5

10,9

С двумя рядами труб

710

900

1150

2,135

2,733

3,533

34,14

41,14

50,14

24

30

38
