Погрузчик оснащен дизельным двигателем с непосредственным впрыском топлива, имеющим самый большой объем (4249 см3) для погрузчиков данного класса. В результате этого обеспечена самая высокая для погрузчиков такого класса мощность - 43 кВт, а максимальный крутящий момент повышен по сравнению с предыдущей моделью WS500 на 56%. Тяговое усилие, усилие резания на кромке ковша существенно возросли.

На машине установлена коробка передач с переключением ступеней при помощи сервопривода "power shift" с тремя передачами переднего и тремя заднего хода. Максимальная скорость движения достигает 32 км/ч, повышена мобильность. Колесная база погрузчика увеличена до самого высокого для погрузчиков данного класса размера - 2250 мм, что позволило повысить устойчивость. В гидросистеме рулевого управления для эффективного использования давления применен клапан приоритетного питания типа "Load Sensing".

Впервые погрузчик данного класса серийно оснащается прессованной кабиной. Для защиты оператора от шума и вибрации она установлена на резиновых амортизаторах. Рабочее место оператора оснащается табло со сгруппированными на нем сигнальными индикаторами, позволяющими оператору легко установить параметр, имеющий отклонение от нормы.

На погрузчике установлено автоматическое устройство с электроприводным насосом, которое позволяет в случае перерыва в подаче топлива удалять воздух после его повторной подачи и легко запускать двигатель. Тормозная система имеет двухконтурный гидравлический привод. Герметичные дисковые тормоза мокрого типа обеспечивают стабильное торможение при работе в условиях слабых грунтов и топкой местности. Усилие на рукоятке стояночного тормоза снижено, при этом обеспечено надежное тормозное усилие.

Мини-погрузчики фирм ФРГ

Самой малой моделью погрузчиков, выпускаемых фирмой "Lanz", является "Zetcat 20". Этот погрузчик имеет много сменных рабочих органов и предназначен для выполнения разнообразных задач в разных отраслях. Быстрая замена сменного рабочего оборудования осуществляется с помощью специального устройства. Мини-погрузчик оснащен гидрообъемным приводом хода и застекленной шумоизолированной кабиной (см. рис. 6).

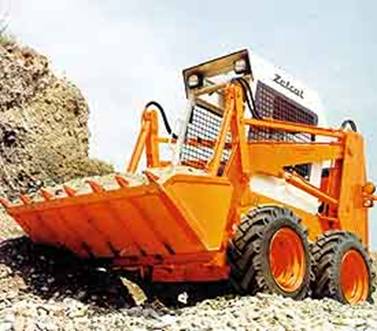

Рисунок 6. Колесный малогабаритный погрузчик модели "Zetcat 20" фирмы "Land Maschinenfabrik AG".

Двигатели мини-землеройно-транспортных машин

Двигатели для мини-машин выпускаются как фирмами-изготовителями этих машин, так и фирмами, которые специализируются на конструировании, испытании и выпуске двигателей. Это фирмы: "Wisconsin", "Onan", "Continental", "Kohler" (США), "Hatz", "Deutz" (ФРГ), "Perkins", "Lister-Petter" (Англия), "Lombardini", "Slanzi", "Ruggerini", "VM" (Италия), "Isuzu", "Honda" (Япония).

Фирмы, которые конструируют и выпускают мини-машины, изготавливают двигатели с жидкостным или воздушным охлаждением. Такие двигатели содержат от одного до четырех цилиндров, они могут быть как двухтактными, так и четырехтактными. Фирмы выпускают дизельные или карбюраторные двигатели. По заказу покупателя фирмы могут поставлять двигатели, которые используют природный газ в качестве топлива.

Фирма "Clark Equipment Co" по заказу может поставлять мини-погрузчики с электродвигателями. По заказу потребителя двигатели ряда фирм могут комплектоваться следующими устройствами: электрозапуском от внешнего источника, электрозапуском от стартера, ручным запуском при помощи ручки или шнура, щитком управления с контрольно-измерительными приборами, генератором переменного тока для освещения и подзарядки аккумуляторных батарей, дистанционным управлением подачей топлива и остановкой двигателя, шкивами для дополнительного оборудования, глушителями шума, специальными выходными концами коленчатого вала двигателя и вала отбора мощности.

Чтобы облегчить компоновку двигателей и приводных механизмов, допускается отбор мощности с обоих концов коленчатого вала двигателя - по заказу потребителя.

На некоторых двигателях сконструированы дополнительные валы отбора мощности для привода вспомогательного оборудования.

Для удобства компоновки двигатели устанавливают на мини-машинах с гидрообъемной трансмиссией без механической связи (кроме шлангов) с коробками передач или приводами ходовой части.

На мини-погрузчиках с бортовым поворотом фирмы "HSI" (Голландия), с шарнирно-сочлененными рамами фирм "O&K" (США), "Zettelmeyer" и "Libherr" (ФРГ), мини-автогрейдерах - двигатели устанавливают поперек продольной оси машины.

Для малогабаритных машин конструкторы предусматривают ряд передовых технических решений: монтаж силовой установки на салазках, на которых двигатель при техническом обслуживании выдвигается в свободную для доступа зону, применение откидных кабин (разработаны и применяются механизмы поворота кабины вокруг впереди расположенного шарнира, вокруг шарнира, расположенного сверху или сзади), а также сдвижных кабин.

Трансмиссии мини-машин

Современные строительные мини-машины комплектуются гидрообъемной или гидромеханической трансмиссией. В зависимости от системы поворота устанавливают необходимый тип трансмиссии.

Мини-погрузчики с гидрообъемной трансмиссией по сравнению с погрузчиками с гидромеханической имеют меньший расход топлива и более высокую производительность работы, но менее долговечны, при эксплуатации в случае попадания посторонних включений в гидрообъемную передачу быстро уменьшается объемный и общий коэффициенты полезного действия. Гидромеханические трансмиссии используются на 30% моделей мини-машин с шарнирно сочлененной рамой (производства США и Японии).

Двигатель соединяется через демпфер крутильных колебаний, согласующий редуктор с гидротрансформатором, трехступенчатой коробкой передач с раздаточным редуктором и через карданные валы с ведущими мостами машины. Ведущие мосты состоят из главной передачи, дифференциала повышенного трения или блокируемого, бортовых планетарных редукторов.

Мини-машины, укомплектованные гидрообъемной трансмиссией, имеют преимущества: бесступенчатое регулирование скорости в широком диапазоне, машины с бортовым поворотом имеют независимый привод каждого борта, возможность торможения, предохранение двигателя от перегрузки, легкость ремонта и технического обслуживания, возможность свободной компоновки и сборки агрегатов и оборудования из серийно выпускаемых элементов, унификацию элементов гидропривода хода и рабочего оборудования.

Гидрообъемные трансмиссии включают в себя гидрообъемный привод, который состоит из насоса, гидромотора и механической части, передающей крутящий момент от гидромотора на движители. Гидромоторы в приводах устанавливаются того же типоразмера и той же мощности, что и насосы.

Большинство фирм США и Европы выпускают гидромашины с наклонным блоком цилиндров и с наклонным диском.
