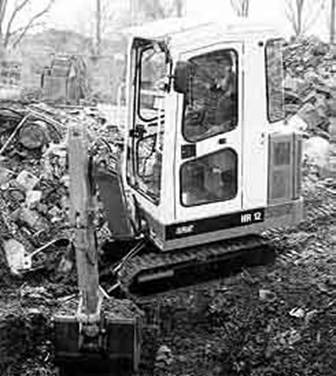

Экскаватор HR12 укомплектован дополнительным оборудованием: защитой крыши кабины; стрелой для ковша шириной 1300 мм; защитой двигательного отсека; движительным механизмом шириной 1300 мм; радио; устройством для погрузки краном; феластовым напольным покрытием кабины; устройством для быстрой замены навесного рабочего оборудования, общий вид машины показан на рис. 2. Рисунок 2. Гусеничный мини-экскаватор модели HR12 фирмы "Karl Schaeff GmbH & Co".

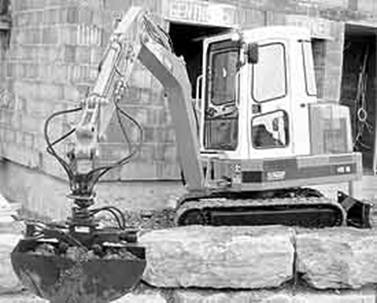

Мини-экскаватор фирмы "Karl Schaeff & Co" модели HR14 имеет следующие технические особенности: расположенный на верхней грани монострелы гидравлический цилиндр защищен от повреждения при погрузочных и земляных работах; трехцикличная гидравлическая система гарантирует превосходную управляемость экскаватором; имеется надежная система амортизаторов; объемная кабина выполнена с подъемным передним (ветровым) стеклом, двумя дверьми, панорамным обзором. Кабина может демонтироваться в течение 10 минут; мощность дизельного двигателя с водяным охлаждением 19 кВт (25 л.с.); имеется большой выбор навесного оборудования и рабочего инструмента; экскаватор удобен и экономичен в обслуживании, общий вид машины показан на рис. 3. Рисунок 3. Гусеничный мини-экскаватор модели HR16 фирмы "Karl Schaeff GmbH & Со".

Достоинства модели HR14: гидравлический приводной механизм с осевым поршневым двигателем, низкорасположенной коробкой передач, приводной механизм полностью изолирован; удобный в обслуживании гусеничный тракторный механизм, подрессоренное ведущее колесо с системой гидравлического натяжения гусеницы; независимое управление гусеничным движителем, комбинированное управление через ручные рычаги и ножные педали; поворотный механизм имеет внутри зубчатый поворотный круг с облегченной системой смазки зубчатого механизма; поворотный тормоз имеет гидростатический привод с автоматической системой безопасности; объемная рабочая кабина с ударостойким остеклением, обогрев кабины и переднего стекла, регулируемое гидравликой сиденье, галогеновые фары; кинематический механизм рассчитан на параллельную по отношению к оси движения выемку грунта с максимальной глубины.

Экскаватор имеет следующее дополнительное оборудование: защиту крыши; феластовое напольное покрытие кабины; управляемый двустворчатый ковш; гидравлический отбойный молоток; радио; устройство для быстрой замены навесного оборудования.

Мини-экскаваторы моделей HR12, HR14, HR16 способны эффективно и быстро выполнять следующие работы: в комплектации с отбойным молотком применяться для разрушения старых зданий и сооружений; в комплектации с обычным или двустворчатым ковшом - для многопрофильных земляных и погрузочных работ; в комплектации с управляемым вращающимся ковшом - для работ в саду, мелиоративных и лесопосадочных работ.

Мини-экскаваторы японских фирм.

Машиностроительные фирмы Японии, такие как: "Nissan- Kirai Co. Ltd", "Kubota Ltd", "Komatsu", "Mitsubisi Heavy Industries" и другие, выпускают надежные микро- и мини-экскаваторы.

Фирмой "Kubota" разработан типовой ряд "Х" мини-экскаваторов, включающий 9 моделей.

Фирма "J.H.J. Co. Ltd" выпускает мини-экскаваторы типового ряда "F", который включает шесть моделей, начиная с микромашины модели JS-10F с эксплуатационной массой 1,2 т. Самый габаритный и мощный экскаватор этого ряда -JS-50F с массой 5,25 т.

Фирма "Komatsu", изготавливающая семейство малогабаритных машин (более 20 моделей с двигателем мощностью 9-30 кВт), продала лицензию итальянской фирме "Fai" на производство четырех моделей мини-экскаваторов с ковшом вместимостью 0,035-0,14 м3. Экспорт мини-экскаваторов фирмой "Komatsu" в последние годы составлял около 500 шт. в год.

Мини-экскаваторы англо-американских фирм.

Английская фирма "Powerfab" изготавливает 10 моделей малогабаритной техники, в том числе мини-экскаватор с классической схемой (модель 1700Х с массой 1,3 т), микроэкскаваторы с классической схемой (модель 180С с массой 0,88 т) и на рычажно-колесном ходу (модель 125 в различных исполнениях с двигателем мощностью 4-9 кВт, массой от 0,59 до 0,74 т и модель 1700С с двигателем мощностью 15 кВт, массой 1,3 т), а также экскавационное оборудование задней навески (модель 180А) для тракторов мощностью 9-30 кВт и микропогрузчик с бортовым поворотом (модель 400 с двигателем мощностью 12 кВт и грузоподъемностью 225 кг, массой 740 кг).

Фирма "Powerfab sales & spares Ltd" (Великобритания) выпускает микроэкскаваторы моделей Powerfab 125WTD и Powerfab 360C. Колесный (4 колеса) шагающий микроэкскаватор Powerfab 125WTD оснащен усовершенствованным ковшом и отличается высокой маневренностью. Его используют при производстве работ на слабых грунтах и небольших строительных площадках, к которым затруднен подъезд, а также для рытья узких траншей. Масса экскаватора 690 или 720 кг. Он укомплектован гидравлическим приводом и дизельным двигателем марок "Rottors" мощностью 5,15 кВт или "Lombardini" мощностью 7,36 кВт. Оба двигателя с воздушным охлаждением. Вместимость ковша составляет 0,02-0,055 м3, ширина ковшей: 8 дюймов (0,2 м); 16 дюймов (0,4 м); 20 дюймов (0,5 м); 24 дюйма (0,6 м). Рабочая скорость экскаватора - 3 м/ч.

Микроэкскаватор 125 WTD может быть оснащен грейферным ковшом, буром, подъемными зажимным и сверлильным приспособлениями, гидростатической трансмиссией. Передний кронштейн регулируется вручную, задний - гидравлически. Транспортируют экскаватор в сцепе с легковым или легким грузовым автомобилем.

Микро-экскаватор модели Powerfab 260С рычажно-колесной конструкции (2 колеса, 2 рычага), отличается хорошей маневренностью. Его используют для производства земляных работ на склонах, рытья траншей. Экскаватор оборудован гидравлическим приводом всех рабочих органов и полноповоротной платформой. Масса модели 360С 890 кг. Рowerfab 360С оснащен дизельным двигателем с воздушным охлаждением марок "Petters" или "Lombardini" мощностью 7,5 кВт. Возможна установка сменных ковшей различной ширины: 200, 400, 500 и 600 мм. Скорость копания у такого экскаватора составляет 9 циклов/мин. Он комплектуется сменным рабочим оборудованием: отбойным молотком, буром, грейферным ковшом. Экскаватор транспортируют на прицепе автомобиля или на трейлере фирмы "Powerfab", устанавливают на платформу грузовика или снимают с нее при помощи шагающего устройства.

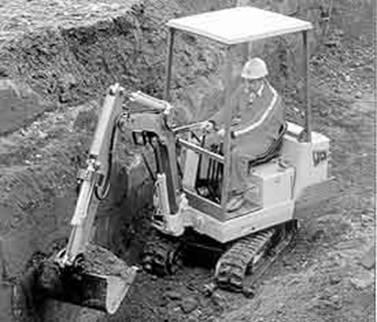

Представляет интерес гусеничный полноповоротный мини-экскаватор JCB 801 разработанный и выпускаемый британской фирмой "JCB Hydrapower Ltd" на резиновых гусеницах, работающий шестью сменными ковшами шириной: 230, 300, 400, 460, 600 и 900 мм. Высокая маневренность машины обеспечивается благодаря повороту кабины, а также повороту стрелы относительно продольной оси кабины в обе стороны на 60°.
