Ярким примером удачной и рациональной компоновки являются мини-машины с бортовым поворотом, которые состоят из двигателя, рамы, гидрообъемной трансмиссии, бортовых передач, ходовой части, рабочего оборудования с гидроприводом, системы управления и рабочего места оператора. У таких машин рама моноблочная, сварная, образована двумя коробчатыми лонжеронами, соединенными между собой также коробчатыми поперечными связями. Мини-погрузчики фирм США

Фирма "Clark Equipment Co" (США) в мини-машинах типа "Bobcat" применяет хребтовые рамы, центральная часть которых используется для монтажа двигателя и гидрообъемной трансмиссии. При разгерметизации соединений масло не вытекает наружу, а остается в центральной емкости. Погрузчики "Bobcat" с управлением, защищенным от юза, являются компактными машинами с передачей мощности к четырем ведущим колесам. Их функциями являются расчистка, погрузка, перевозка на короткие расстояния, разгрузочные работы на малоразмерных участках или в ограниченных зонах, недосягаемых для обычных машин.

Изобретенный в 1958 году для облегчения удаления навоза на птицефермах мини-погрузчик типа "Bobcat" давно доказал свою необходимость для применения в самых разных отраслях промышленности, транспорта, сельского и лесного хозяйства. В настоящее время погрузчик "Bobcat" используется при строительстве, при разборках и реставрации старых зданий, при планировке садов и парков, в лесоводстве, при строительстве и ремонте дорог, в промышленности, на фабриках и литейных заводах, при ремонте железнодорожного пути, при погрузке и разгрузке крытых грузовых вагонов, при распределении грузов на теплоходах и кораблях.

На таких мини-машинах предусмотрен широкий ряд сменного рабочего оборудования: щетка, ковш обратной лопаты, стандартный ковш, планировочный отвал, цепной щелеобразователь, челюстной захват, вилочный разравниватель, оборудование для пересадки растений, бур, грузовые подхваты, крановая стрела, вибромолот, фреза и др.

Мини-погрузчики фирмы "Clark Equipment Co" оснащены двумя независимыми друг от друга рычагами, которые установлены справа и слева от оператора (в кабине). Благодаря этим рычагам выполняется управление движением и частотой вращения колес на соответствующей стороне машины. Мини-машины типа "Bobcat" имеют существенные достоинства: высокая маневренность в сочетании с малыми размерами и 4-колесным приводом, благодаря которому машины обладают высокой проходимостью. На погрузчиках "Bobcat" установлено устройство для надежного крепления любого сменного рабочего оборудования (за 3 минуты одним оператором демонтируется какое-то одно оборудование и монтируется другое, нужное в данный момент для выполнения конкретной работы). Они могут работать в очень стесненных условиях, проезжать через узкие двери и проемы высотных зданий, работать при загрузке зерном трюмов кораблей, на очень малоразмерных стройплощадках, на станциях метрополитена.

Компактность гидросиловых установок мини-погрузчиков "Bobcat" достигается применением трехсекционных насосов и непосредственным соединением их гидромоторами. Трехсекционный гидронасос имеет две аксиально-плунжерные секции с подачей по 63 л/мин, они рассчитаны на давление 24 МПа, каждая из них питает соответствующих бортовой высокомоментный гидромотор привода колес левой и правой стороны. Третья секция лопастного типа рассчитана на давление 15,1 МПа и подачу 43,5 л/мин, она питает привод рабочего оборудования.

Общий вид мини-погрузчика "Bobcat" серии 700 фирмы "Clark Equipment Co" (США) приведен на рис. 5.

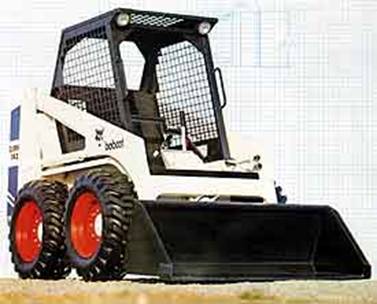

Рисунок 5. Универсальный колесный мини-погрузчик с бортовым поворотом типа "Bobcat" серии 700 фирмы "Clark Equipment Co"

Мини-машины японских фирм

Фирмой "Mitsui Dzosan" разработан и выпущен погрузчик модели HL706 с вместимостью ковша 0,6 м3, входящий в серию колесных погрузчиков HL700 Land meit. Необходимость разработки такого погрузчика продиктована стремлением к расширению серии в связи с потребностью в погрузчиках, на типоразмер больше погрузчика модели HL704.

За счет четырех колес (ведущих) и шарнирно сочлененной рамы погрузчик имеет малый радиус поворота и может использоваться на работах, требующих высокой маневренности. Традиционно применяемый на этих погрузчиках механизм качения заднего моста собственного производства фирмы обеспечивает высокую устойчивость при работе на пересеченной местности и в условиях бездорожья. Двигатель за счет непосредственного впрыска топлива имеет высокую экономичность. Создаваемый им шум не превышает требований, утвержденных министерством строительства для малошумных машин.

Запуск и остановка двигателя могут осуществляться с помощью ключа зажигания. Легко открывающийся, полностью откидной капот позволяет проводить обслуживание двигателя. На машине установлена коробка передач типа "full power shift", что обеспечивает простоту и удобство управления. В машине применены герметичные дисковые тормоза мокрого типа, не нуждающиеся в техническом обслуживании. Они обеспечивают надежное тормозное усилие даже при нахождении колес в воде. Приборный щиток аналогичен применяемым на легковых автомобилях электронным панелям управления.

Параллелограммный механизм привода рабочего оборудования обеспечивает постоянный угол наклона ковша при его подъеме и опускании, что позволяет с успехом применять погрузчик для транспортировки бетонной смеси и других текучих грузов.

Фирма "Komatsu Saisakuse" выпускает погрузчик с бортовым поворотом модели SK04-2 с ковшом емкостью 0,17 м3. Этот мини-погрузчик имеет систему рулевого управления, обеспечивающую возможность разворота на месте. Благодаря своей эффективности при работе в стесненных условиях он широко применяется на животноводческих фермах, на работах по устройству и содержанию дорог, при снегоуборке, в строительстве.

В погрузчике модели SK04-2 в дополнение к уже получившим высокую оценку рабочему месту оператора, обеспечивающему возможность посадки как справа, так и слева, и однорычажной системе управления рабочим оборудованием впервые в промышленной практике применено Т-образное рулевое колесо, позволяющее значительно повысить удобство одновременного управления рабочим оборудование и перемещением машины.

Большой вылет ковша, составляющий 525 мм, и высота разгрузки, равная 1835 мм, обеспечивают возможность подъезда и загрузки автосамосвалов. Низкий уровень шума, составляющий 60,5 дБ в радиусе 30 м, позволяет использовать погрузчик в населенных пунктах. Микропогрузчик SK04-2 серийно оснащается устройством удаления воздуха из топливопроводов, отличается простотой ежесменного обслуживания.

Фирмой "Sin Caterpillar Mitsubisi" (США-Япония) выпущен новый пневмоколесный погрузчик модели WS500А с ковшом вместимостью 0,8 м3. Выпуском этого погрузчика серия А малогабаритных погрузчиков, включающая в себя еще две модели - WS200А и WS300А, - завершена.
