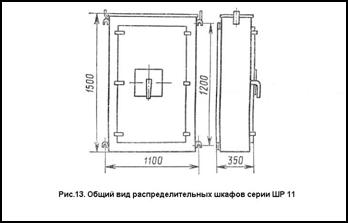

В цехах промышленных предприятий для распределения электроэнергии применяются силовые распределительные шкафы ШР11 (рис. 13).

Применяются также распределительные пункты серии ПР24 с автоматическими выключателями А3700 взамен распределительных пунктов, ПР9000, в которые встраивались снятые с производства автоматические выключатели А3100.

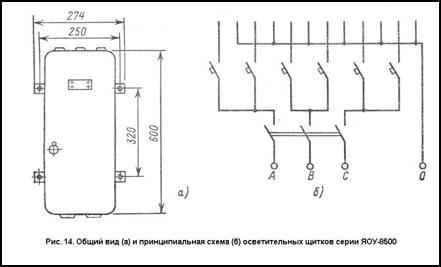

Осветительные групповые щитки типов ЯОУ-8501, ЯОУ-8504 (рис. 14) предназначены для распределения электроэнергии, защиты от перегрузок и токов короткого замыкания осветительных сетей. Они применяются в трёхфазных сетях переменного тока напряжением 380/220 В с глухозаземлённой нейтралью и могут служить для нечастых (до шести в час) оперативных включений и отключений электрических цепей.

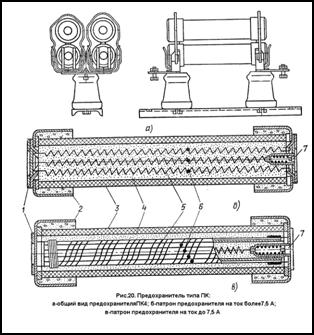

Для защиты внутрицеховых электрических сетей от токов КЗ служат плавкие предохранители. Предохранители насыпные серии ПК изготавливаются на напряжение 3-35 кВ и номинальные токи до 400 А. Патрон предохранителя (рис. 20) состоит из фарфоровой трубки 3, армированный латунными колпачками 2. Внутри патрона размещены медные или серебряные плавкие элементы. Для обеспечения нормальных условий гашения дуги плавкие элементы должны иметь значительную длину и малое сечение. Это достигается применением нескольких параллельных вставок 5, намотанных на ребристый керамический сердечник (рис. 20 в), или, при больших токах, несколько спиральных вставок (рис. 20, б). После того как трубка заполнена кварцевым песком 4, торцевые отверстия закрываются крышками 1 и тщательно запаиваются. Нарушение герметичности, увлажнение песка могут привести к потере способности гасить дугу. Для уменьшения температуры плавления плавкой вставки использован металлургический эффект. На плавкие из меди напаяны шарики из олова 6, которые, расплавляясь при температуре не более С, растворяют в себе медь вставки, цепь обрывается и загорается дуга в нескольких параллельных каналах (в соответствии с числом вставок). Возникшая дуга охлаждается зернами кварца в узкой щели и гаснет раньше, чем ток КЗ в цепи достигнет наибольшего значения. Это свойство называется токоограничивающим эффектом. Такое свойство предохранителей позволяет не проверять по действию токов КЗ токоведущие части и аппараты, находящиеся за ними.

Срабатывание предохранителя определяется по указателю 7, который выбрасывается пружиной из трубки после перегорания стальной вставки, нормально удерживающей пружины в подтянутом состоянии. Стальная вставка перегорает после рабочих вставок, когда по ней проходит весь ток.

Полное время отключения при токах КЗ предохранителем ПК 0,005-0,008 с, отключаемый ток КЗ до 40 кА.

Патрон ПК вставляется в контакты, укреплённые на опорных изоляторах (рис. 20, а). В зависимости от номинального тока в предохранителях может быть один, два, четыре патрона (ПК1, ПК2, ПК4).

. Они являются простейшими аппаратами токовой защиты, действие которых основано на перегорании плавкой вставки. Предохранитель включается последовательно в фазу защищаемой цепи. Наименьший ток, при котором плавкая вставка предохранителя ещё не перегорает при длительной работе, называется током неплавления Этот ток по значению должен быть, возможно, ближе к номинальному току , на который маркируется плавкая вставка. Отношение I/I должно быть несколько больше единицы. Зависимость времени перегорания плавкой вставки (времени срабатывания предохранителя) от тока цепи называется защитной или время-токовой характеристикой предохранителя. Предохранители являются токоограничивающими аппаратами, так как в них обеспечивается деионазация околодугового пространства, а, следовательно, и отключение цепи настолько быстро, что при больших кратностях тока в предохранителе ток не успевает достигнуть своего предельного значения.

Номинальным током плавкой вставки называют ток, который может длительно проходить через неё, не вызывая расплавления металла вставки или сильного нагрева. Время перегорания плавкой вставки при заданных значения тока определяется по защитным характеристикам.

На (рис. 15) изображена схема защиты электрической сети предохранителями. При КЗ в точке К раньше других должна расплавится плавкая вставка предохранителя F2, имеющая меньший номинальный ток. По условию селективности защитная характеристика ближайшего к источнику питания предохранителя F1, должна располагаться над характеристикой более удалённого по схеме предохранителя F2. Как правило, >.

Для управления работой электродвигателей станков, вентиляторов, кранов и других ЭП служат контакторы и магнитные пускатели.

Контактором называется аппарат, приводимый в действие электромагнитом, включение и отключение которого можно осуществлять дистанционно с помощью кнопок управления. Вместе с другими электрическими аппаратами контакторы служат для пуска, ускорения, изменения направления вращения и остановки ЭП при ручном и автоматическом управлении. Контакторы применяются для коммутации силовых цепей электродвигателей мощностью 100 кВт и выше. Для более мелких ЭП применяют магнитные пускатели. В цепях переменного тока в основном используется трёхполюсные контакторы серий КТ, КТВ, а в цепях постоянного тока – одно – и двухполюсные контакторы серии КП, КПВ.

Магнитные пускатели предназначены главным образом для дистанционного управления асинхронными электродвигателями с короткозамкнутым ротором мощностью до 100 кВт; для пуска непосредственным подключением к сети и останова электродвигателя (нереверсивные пускатели); для пуска, останова и реверса электродвигателя (реверсивные пускатели). В исполнении с тепловым реле пускатели защищают управляемые электродвигатели от перегрузок.

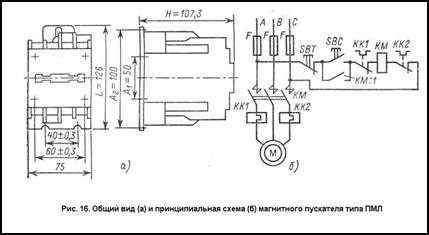

Магнитный пускатель представляет собой трёхполюсной контактор переменного тока прямоходовой магнитной системой, в которой дополнительно встроены два тепловых реле защиты, включенных последовательно в две фазы главной цепи электродвигателя. На (рис. 16 а и б) показаны общий вид пускателя ПМЛ и схема управления электродвигателем с помощью магнитного пускателя типа ПМЛ.
