3.2 Электропроводки.

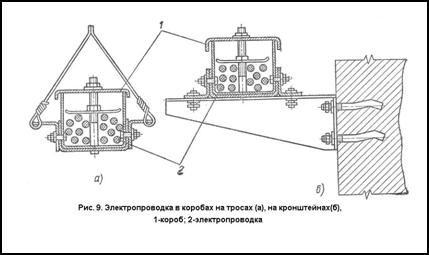

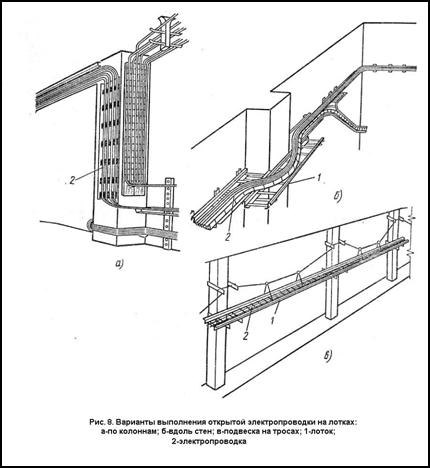

Электропроводками называют сети постоянного и переменного тока напряжением до 1 кВ, выполняемые изолированными проводами и небронированными кабелями малых (до16 мм) сечений с резиновой и пластмассовой изоляцией жил с относящимися к ним креплениями и поддерживающими конструкциями. В цехах промышленных предприятий основным конструктивным видом электропроводок является прокладка в лотках, коробах, трубах и на тросах. На (рис 8) показаны варианты открытой электропроводки на лотках, на (рис 9) в коробах. Электропроводки в коробах в отличие от электропроводок в лотках защищают провода и кабели от загрязнений. Короба изготовляют в виде П-образных профилей с перегородками секциями длинной 3 м. В коробах есть планки для крепления уложенных в них проводов и кабелей. Число проводов, прокладываемых в одном коробе, не должно быть более 12. Реже в цехах промышленных предприятий применяется прокладка на роликах и изоляторах.

Скрытая электропроводка применяется в конструктивных элементах зданий, в стенах, полах и перекрытиях, в фундаментах оборудования и т.п. и может быть выполнена в трубах, в каналах, образованных в толще бетона, и закладываться в строительные элементы зданий или трубы.

Важным компонентом электропроводок является изоляция проводов, которая изготавливается из резины или полихлорвинилового пластиката.

Изолированные провода и кабели отличаются друг от друга исполнением защитных оболочек. Кабели в отличие от проводов имеют поверх изоляции жил герметичную оболочку (алюминиевую, свинцовую, поливинилхлоридную), предохраняющую изоляцию от неблагоприятного воздействия окружающей среды и служащую механической защитой кабелей.

Исходя из требований экономии меди, ПУЭ рекомендуют во всех случаях применять провода и кабели с алюминиевыми жилами, за исключением производств с взрывоопасной средой категории В-1 и В-1а, где применение проводников с медными жилами является обязательным. Кроме того, медные проводники применяются для механизмов, работающих в условиях постоянных вибраций, сотрясений, а также для передвижных электроустановок.

Если предусмотрена электропроводка в трубах, то во всех случаях, где это допустимо, следует вместо металлических труб применять пластмассовые трубы. Металлические трубы следует использовать во взрывоопасных помещениях и в помещениях с коррозионной - активной средой.

3.3 Кабельные линии в сетях напряжением до 1 кВ

Кабель состоит из токоведущих медных или алюминиевых жил, имеющих изоляцию жил и поясную изоляцию. Внутренняя оболочка (поясная изоляция) служит для усиления изоляции жил. Для защиты от механических повреждений в конструкцию кабеля входит броня, поверх которой накладывается внешняя покровная оболочка - для металлической брони кабеля.

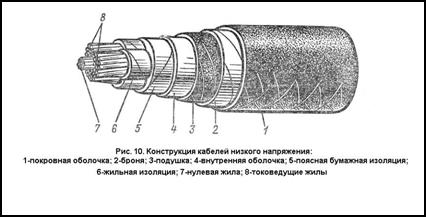

На (рис. 10) приведена конструкция четырёхжильного кабеля с бумажной изоляцией и вязкой пропиткой на напряжение до 1 кВ.

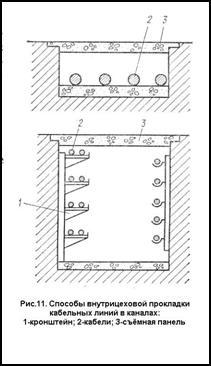

Во внутрицеховых электрических сетях кабели прокладываются по стенам, по конструкциям (в лотках, коробах, на кронштейнах), в трубах, в кабельных каналах (рис. 11).

При выборе сечения проводов и кабелей следует учитывать, что провода и кабели с алюминиевыми жилами следует применять, начиная с сечения 2 мм по условиям механической прочности, с медными жилами – начиная с сечения 1мм. При прокладке кабелей с алюминиевыми жилами в траншеях минимальное сечение жил 6мм. Для прокладки в трубах по условиям протяжки не рекомендуется применять провод сечением выше 120мм. Для питания переносных и передвижных механизмов применяют шланговые многожильные гибкие провода или кабели с медными жилами и резиновой изоляцией, например кабели марки КРПТ.

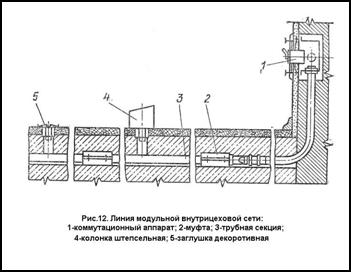

При сооружении внутрицеховых сетей применяются модульные сети. Они представляют собой прокладку проводов под потолком в трубах с разветвительными коробками, над которыми устанавливаются напольные колонки (рис. 12). Сеть называется модульной, так как ответвительные коробки для присоединения ЭП выполняются с заданным шагом (модулем) 1,5-6 м в зависимости от характера производства и габаритов технологического оборудования. Линии, отходящие от напольных колонок к ЭП, выполняются проводами или кабелями в трубах. Модульная магистраль рассчитана на максимальный ток 100 А. Модульные сети применяются на предприятиях машиностроительной, приборостроительной, радиотехнической и других отраслей производства в тех случаях, когда возможна частичная перепланировка технологических агрегатов и предъявляются особые требования к стерильности и эстетике производства. Применение модульной сети делает электротехническую часть производства независимой от размещения технологического оборудования.

4 Основное электрооборудование внутрицеховых сетей.

Кроме шинопроводов в качестве основного электрооборудования для внутрицеховых сетей напряжением до 1 кВ применяются: панели распределительные, силовые распределительные шкафы, распределительные пункты, ящики с рубильниками и предохранителями, ящики с блоками выключатель – предохранитель, щитки освещения, плавкие предохранители, магнитные пускатели, контакторы, автоматические выключатели и др.

Щиты, вводные устройства, шкафы, панели, щитки и другие распределительные устройства современных конструкций – это законченные комплектные устройства для приёма и распределения электроэнергии, управления и защиты ЭУ от перегрузок и коротких замыканий. В них смонтированы коммутационные и защитные аппараты, измерительные приборы, аппаратура автоматики и вспомогательные устройства.

Для комплектования распределительных устройств (щитов низкого напряжения цеховых ТП) применяются распределительные панели одностороннего обслуживания типа ЩО-70М. Их целесообразно применять на ТП, встроенных в производственные помещения предприятия, с трансформаторами мощностью до 630 кВА.

На крупных и ответственных ТП с трансформаторами мощностью 1000 кВА и более при установке сложных коммутационных аппаратов, требующих обслуживания с задней стороны, применяются панели двухстороннего обслуживания.
