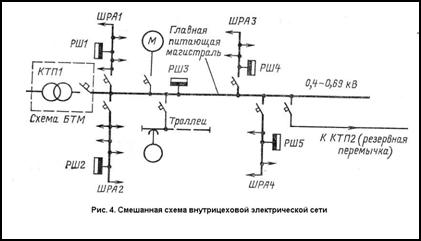

На практике для электроснабжения цеховых ЭП радиальные или магистральные схемы редко встречаются в чистом виде. Наибольшее распространение имеют смешанные (комбинированные) схемы (рис 4), сочетающие в себе элементы радиальных и магистральных схем и пригодные для любой категории электроснабжения. Такие схемы применяются в прокатных и мартеновских цехах металлургической промышленности, в кузнечных, котельных и механосборочных цехах, на обогатительных фабриках и т.п. В смешанных схемах от главных питающих магистралей и их ответвлений электроприёмники питаются через распределительные шкафы РШ или шинопроводы ШРА в зависимости от расположения оборудования в цехе. На участках с малой нагрузкой, где прокладка распределительных шинопроводов нецелесообразна, устанавливаются распределительные шкафы, присоединяемые к ближайшим шинопроводам (распределительным или магистральным). РШ устанавливаются вблизи места расположения ЭП при среднем радиусе отходящих от РШ линий 10-30 м.

В схеме (рис 4) распределительные шинопроводы ШРА и шкафы РШ получают питание от главной питающей магистрали (ШМА). Распределительные шинопроводы ШРА применяются в тех цехах, где возможны частые изменения технологического процесса и перестановки оборудования.

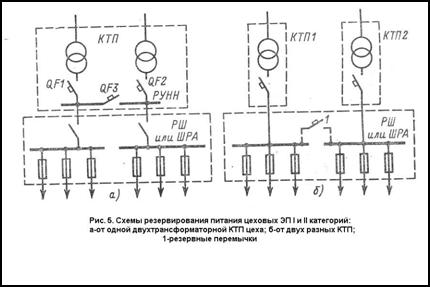

В цехах промышленных предприятий с преобладанием нагрузок I и II категории должны предусматриваться резервные перемычки между соседними подстанциями. На (рис 5) показаны такие схемы резервирования. Шины 0,4 кВ двухтрансформаторных КТП секционируются автоматически выключателем QF3 (рис 5 а). При отключении одного трансформатора питание нагрузок осуществляется от другого трансформатора путём автоматического включения QF3 по схеме АВР или вручную. На однотрансформаторных КТП предусматриваются резервные перемычки между соседними РШ или ШРА.

Пропускная способность резервной перемычки должна быть 30-40% мощности силового трансформатора. При нормальной схема электроснабжения цеховых потребителей резервные перемычки разомкнуты. Перемычки создают удобства при эксплуатации, облегчают проведение послеаварийных ремонтных работ, повышают надёжность внутрицеховых сетей и способствуют снижению потерь электроэнергии, так как в часы малых нагрузок можно питать все ЭП от одного трансформатора, отключив остальные.

На выбор схемы внутрицеховых электрических сетей оказывают большое влияние условия окружающей среды цеха. Они определяются температурой воздуха, влажностью, наличием агрессивных газов или пыли, возможностью возникновения взрыва или пожара. Наиболее эффективным средством защиты электроустановки от разрушающего действия химически активных, пожароопасных и взрывоопасных сред является территориальное удаление электрооборудования. Когда это выполнить невозможно, выбирают такие материалы проводников и изоляции, которые способны длительно противостоять разрушающему действию агрессивной среды. Как правило, для помещений с такими неблагоприятными средами применяют радиальные схемы питания ЭП, коммутационные аппараты которых располагают в отдельных помещениях с нормальной средой.

В цехах промышленных предприятий с пожароопасной средой предусматривают устройства противопожарной автоматики. В этом случае на выводе РШ (ШРА), куда подключены электродвигатели вентиляционных механизмов, устанавливают мощный магнитный пускатель. В цепь катушки пускателя последовательно включают размыкающий контакт датчика противопожарного устройства. Для сокращения зоны распространения огня в случае возникновения пожара в цехе этим контактом отключаются все вентиляционные установки.

3 Конструктивное выполнение внутрицеховых электрических сетей

Внутрицеховые электрические сети напряжением до 1 кВ различаются между собой по многим конструктивным признакам. Конструкции сетей зависят от материала проводников, способов изоляции, условия окружающей среды, от степени ответственности электроустановки, от расстояния источника питания до потребителя, от характера нагрузки (спокойная, ударная) и других факторов.

По способам изоляции сети напряжением до 1 кВ можно разделить на две большие группы: выполняемые из шин и неизолированных проводов и из изолированных проводов и кабелей. К сетям напряжением до 1 кВ, выполняемым неизолированными проводами, относятся ВЛ, которые на промышленных предприятиях имеют крайне ограниченное применение. Из неизолированных и изолированных шин выполняют шинопроводы. Электропроводки и КЛ относятся к сетям, выполненным из изолированных проводников.

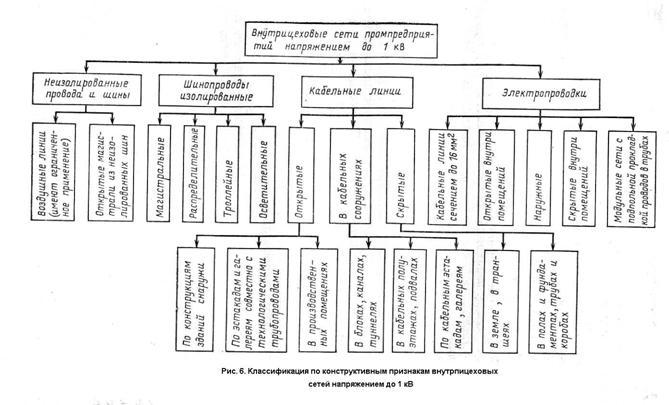

Примерная классификация сетей напряжения до 1 кВ по конструктивным признакам приведена на (рис 6).

3.1 Шинопроводы представляют собой комплектное электротехническое устройство для внутрицеховой электрической сети. Разновидностями магистральных шинопроводов являются открытые шинные магистрали из неизолированных шин, которые прокладываются на высоте 10-12 м по нижнему поясу ферм на изоляторах в цепях небольшой протяжённости на (рис. 1). Открытые шинные магистрали достаточно дёшевы и надёжны. Стоимость их несколько увеличивается за счёт спусков и подъёмов питающих линий и ответвлений. Спуски и подъёмы выполняются изолированными проводами. Открытые шинные магистрали применяются в цехах, где по условиям влажности и пыльности среды невозможно применение комплектных магистральных шинопроводов типа ШМА, предназначенных только для помещений с нормальной средой. Но в связи с тем, что открытые шинные магистрали имеют большую индуктивность по сравнению с комплектными шинопроводами, а, следовательно, и большие потери напряжения, их не следует применять в мощных протяжных сетях. Комплектные шинопроводы изготовляют на заводах электротехнической промышленности. Состоят они из отдельных секций, соединяемые между собой сваркой, болтовыми зажимами или штепсельными разъёмами. Шинопроводы имеют высокую надёжность, длительный срок службы, удобны при монтаже и эксплуатации благодаря жёсткости конструкции шин и коробов, являются самонесущими. Наличие стандартных готовых секций позволяет создать универсальную сеть, к которой можно дополнительно подключать ЭП при изменении технологии производства.

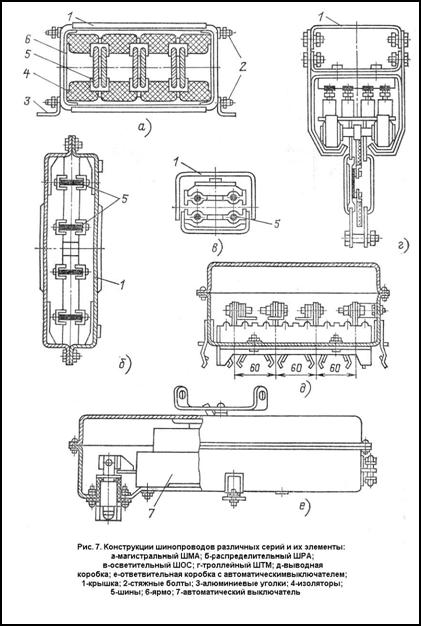

На (рис 7) приведены конструкции шинопроводов разных типов.

Комплектные шинопроводы прменются только для внутренней электропроводки. При необходимости выхода шинопровода за пределы помещения, а также в условиях стесненности, сложных изгибов, в случаях пересечения трубопроводов, строительных конструкций и т.п. удобнее заменять секции магистрального шинопровода кабельными вставками марки АВВ на большие токи (более 1000 А).

Кабели марки АВВ по сравнению с кабелями других марок сечением 240 мм характеризуется повышенным удельным расходом проводникового материала.
