т.е. несколько больше расчетного (заданного) значения 700 квар. Следовательно, мощность КУ между силовыми шкафами размещена правильно.

На (рис. 7,б) показана схема распределения КУ в магистральной сети с ответвлениями большой длинны. Нагрузки и КУ присоединяются к ответвлениям от магистрального шинопровода 0,4 кВ. В этом случае размещение КБ производится с учётом сопротивлений ответвлений. Эквивалентное сопротивление сети для каждой точки ответвления определяется с конца шинопровода, Ом,

. (29)

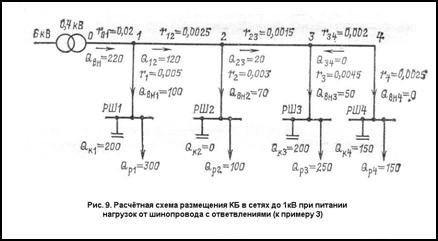

Пример 3 Схема питания нагрузок 0,4 кВ, значения расчётных реактивных мощностей, сопротивления ответвлений от шинопровода и сопротивления участков шинопровода показана на (рис. 9). Суммарная расчётная мощность КБ на стороне 0,4 кВ . Из сети 6 кВ передаётся реактивная мощность . Определить оптимальные значение мощности КБ, присоединяемых к силовым шкафам РШ1-РШ4.

Решение Определяем сначала эквивалентные сопротивления сети для всех четырёх ответвлений с конца магистрального шинопровода. Для ответвления от точки 3, для которой и , по (29) определяем:

Для ответвления от точки 2, для которой и :

Аналогично для ответвления от точки 1:

Определяем по (5.27) реактивную мощность, передаваемую со стороны 6 кВ по ответвлению 1 на шкаф РШ1:

тогда для полной компенсации на стороне 0,4 кВ мощность КБ в узле шкафа РШ1

По (табл. 1) выбираем ККУ типа УКБН-0,38 со стандартной мощностью . В этом случае в ответвление 1 будет передаваться мощность: а не 91 квар и на участке токопровода 1-2 мощность будет равна:

Реактивная мощность, передаваемая в ответвление 2,

Мощность КБ для шкафа РШ2

Примем . На участке 2-3 передаётся реактивная мощность:

и в ответвлении 3:

Реактивная мощность КБ в точке подключения шкафа РШ3

Принимаем по (табл. 1) ККУ типа УКБН-0,38 со стандартной мощностью

тогда в ответвление 3 будет передаваться мощность:

На участке токопровода 3-4, следовательно, Для её компенсации выбираем конденсаторную батарею

Таким образом, суммарная мощность всех КБ определяется:

т.е. примерно равна заданной мощности

Следовательно, к силовым шкафам РШ1-РШ4 присоединены оптимальные мощности КБ.

6 Управление компенсирующими установками.

Для более экономичного использования компенсирующих установок (СД и КБ) в условиях эксплуатации некоторые из низ должны быть оборудованы устройствами автоматического или ручного управления, позволяющими полностью или частично регулировать мощность КУ в периоды наименьших и наибольших нагрузок в энергосистеме. Таким способом улучшается общий режим работы СЭС, исключается перекомпенсация реактивной мощности, которая может вызвать повышение напряжения в сети и увеличить потери электроэнергии.

В первую очередь следует рассматривать возможности автоматического регулирования возбуждения имеющихся на предприятии СД. Устройство автоматического регулирования возбуждения входит в конструкцию СД и позволяет двигателю работать как с перевозбуждением, генерируя реактивную мощность в сеть в часы максимума нагрузок, так и с недовозбуждением, в период которого СД потребляет из сети реактивную мощность.

Конденсаторные батареи мощностью более 150 квар должны быть снабжены регуляторами реактивной мощности. Это достигается за счёт деления всей мощности КБ на отдельные (не более трёх-четырёх) секции, позволяющие осуществлять как одноступенчатое, так многоступенчатое регулирование.

Одноступенчатое регулирование мощности КБ, при котором вся мощность КБ включается и отключается в определённое время суток в соответствии с графиком нагрузок или при определённом уровне напряжения в сети, выполняется проще. Такой способ одноступенчатого регулирования целесообразен при равномерном графике потребления реактивной мощности и при применении КУ 6-10 кВ, имеющих масляные выключатели, у которых количество переключений должно быть ограничено.

На предприятиях, имеющих неравномерные графики потребления реактивной мощности, применяется многоступенчатое регулирование, при котором становится возможным включение и отключение различного числа секций КБ. Причём часть мощности КБ, равная наименьшей реактивной нагрузки предприятия, должна оставаться нерегулируемой, т.е. постоянно включенной.

Выбор того или иного способа автоматического регулирования реактивной мощности, параметра и схемы регулирования определяется характером технологического процесса и изменением реактивных нагрузок (медленные изменения или резкопеременные ударные нагрузки), исходным заданием энергосистемы и т.п. Параметрами регулирования могут быть время суток, уровень напряжения сети, реактивные токи в сети и др.
