Средневзвешенный коэффициент мощности за время t

(5)

где и -соответственно расход активной и реактивной электроэнергии за рассматриваемый промежуток времени.

Действовавшие до 1974 г. руководящие указания по компенсации реактивной мощности сыграли положительную роль в существенном снижении потреблении реактивной мощности и в повышении средневзвешенного коэффициента мощности в целом по стране с 0,75 в 1946 г. до 0,93 в 1974 г. В то время промышленные предприятия производили оплату израсходованной электроэнергии с учётом cos. Требования электроснабжающей организации были таковы, что на вводах предприятия значение cos должно было, находится в пределах 0,92-0,95.

Однако в соответствии со старым руководящими указаниями по компенсации реактивной мощности предприятия не были заинтересованы в отключении установленных КУ в часы минимальных нагрузок. В связи с этим в питающей энергосистеме часто наблюдалась перекомпенсация реактивной мощности. Перекомпенсация- это избыточная реактивная мощность, вырабатываемая компенсирующей установкой в периоды понижения нагрузок (ночью, в обеденные перерывы, в нерабочие и праздничные дни и т.п.) и передаваемая в сеть энергосистемы. Результатом перекомпенсации являлось увеличение суммарных потерь мощности и энергии в электрических сетях и усложнение, и удорожание устройств регулирования напряжения.

По этой причине в новых «Правилах пользования электрической и тепловой энергией», введённых в действие с 1 января 1982 г., указывается не нормируемое значение коэффициента мощности (0,92-0,95), а та суммарная реактивная мощность компенсирующих устройств, которая должна быть установлена на предприятии согласно заданию энергосистемы. Для стимулирования мероприятий по компенсации реактивной мощности Минэнерго установлена новая шкала скидок и надбавок к тарифу за электроэнергию в зависимости от степени компенсации реактивной мощности у потребителей.

Наглядное представление о сущности компенсации реактивной мощности даёт (рис.1) На (рис 1 а) изображена схема электрической цепи. Пусть до компенсации потребитель имел активную мощность Р, соответственно ток (отрезок ОВ на рис 1, б) и реактивную мощность от индуктивной нагрузки с соответствующим током (отрезок ВА). Полной мощности соответствует вектор (отрезок ОА). Коэффициент мощности до компенсации . Векторная диаграмма компенсации представлена на (рис.1, в).

После компенсации, т.е. после подключения параллельно нагрузке КУ (конденсатора) с мощностью (ток ), суммарная реактивная мощность потребителя будет уже и соответственно снизится угол сдвига фаз с до и повысится коэффициент мощности с cos до cos. Полная потребляемая мощность при той же потребляемой активной мощности Р (токе ) снизится с (ток ) до (ток ) (отрезок ). Следовательно, в результате компенсации можно при том же сечении проводов повысить пропускную способность сети при активной мощности.

К техническим средствам компенсации реактивной мощности относятся следующие виды компенсирующих устройств: конденсаторные батареи (КБ), синхронные двигатели, вентильные статические источники реактивной мощности (ИРМ).

3.1 Конденсаторные батареи

Наибольшее распространение на промышленных предприятиях имеют конденсаторы (КБ)-крупные (в отличие от конденсаторов радиотехники) специальные устройства, предназначенные для выработки реактивной ёмкостной мощности. Конденсаторы изготовляют на напряжение 220, 380, 660, 6300 и 10500 В в однофазном и трёхфазном исполнении для внутренней и наружной установки. Они бывают масляные (КМ) и соволовые (КС). Диэлектрическая проницаемость совола примерно вдвое больше, чем масла. Однако отрицательная допустимая температура составляет - 10С для соволовых конденсаторов, в то время как масляные могут работать при температуре -40С. Широкое применение конденсаторов для компенсации реактивной мощности объясняется их значительными преимуществами по сравнению с другими видами КУ: незначительные удельные потери активной мощности до 0,005 кВт/квар, отсутствие вращающихся частей, простота монтажа и эксплуатации, относительно невысокая стоимость, малая масса, отсутствие шума во время работы, возможность установки около отдельных групп ЭП и т.д.

Недостатки конденсаторных батарей: пожароопасность, наличие остаточного заряда, повышающего опасность при обслуживании; чувствительность к перенапряжениям и толчкам тока; возможность только ступенчатого, а не плавного регулирования мощности.

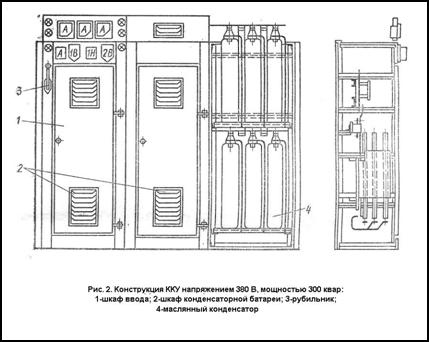

Конденсаторы, как правило, собираются в батареи (КБ) и выпускаются заводами электротехнической промышленности в виде комплектных компенсирующих устройств (ККУ). На (рис. 2) изображён общий вид ККУ напряжением 380 В и мощностью 300 квар.

В таблице 1 приведены технические характеристики некоторых видов комплектных конденсаторных установок.

Таблица 1. Технические данные некоторых типов комплектных конденсаторных установок

Тип

установки

Мощность

квар

Количество

ступеней

Удельные

потери

кВт/квар

Удельная стоимость

,

руб/квар

Приведённые

затраты,

руб/квар,

в год

Габариты (длиннаширина

высота), мм

Для осветительных сетей 380 В

УК2-0,38-50У3

УК3-0,38-75У3

УК2-0,38-100У3

50

75

100

2

3

2

0,0045

0,0045

0,0045

6,7

5,8

5,6

1,48

1,28

1,23

375430650

580430650

375430965

Для силовых сетей 380 В

УКБН0,38-100-50У3

УКБТ-0,38-150У3

УКТ-0,38-150У3

УКБ-0,38-150У3

УКБН0,38-200-50У3

100

150

150

150

200

2

1

1

-

4

0,0045

0,0045

0,0045

0,0045

0,0045

10,5

8

7,5

6,2

9,3

2,31

1,76

1,65

1,36

2,05

800440895

6305201400

7005601660

5804601200

8004401685

Для силовых сетей 6 и 10 кВ

УКМ-6,3-400-У1

УК-6,3-450-ЛУ3

УК-6,3-900-ЛУ3

УК-6,3-1125-ЛУ3

400

450

900

1125

1

1

1

1

0,003

0,003

0,003

0,003

4,9

4,1

3,7

3,7

1,08

0,9

0,81

0,81

21408602060

21408801800

35408801800

42408801800
