Водоотведение поселка Песочное с доочисткой сточных вод
Установка и снятие перемычек между смонтированным и действующим оборудованием без письменного разрешения генерального подрядчика и заказчика не допускается.
При демонтаже конструкций следует выполнять требования, предъявляемые к монтажным работам.
ПРОЕКТ
ПРОИЗВОДСТВА РАБОТ
Проект производства работ на прокладку канализационного коллектора.
Исходные данные:
диаметр коллектора - 1200 мм;
длина коллектора - 3715 м;
средняя глубина заложения - 5.4 м.

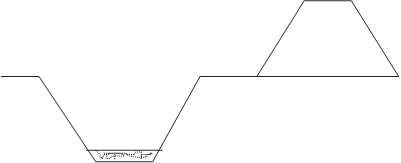

Принимаю к разработке траншею с откосами. Ширина траншеи по дну без учета креплений для железобетонных труб равна
d + 1 = 1.2 + 1 = 2.2 м.
Наибольшая крутизна откосов траншеи при суглинке и глубине выемки до 6м 1 : m = 1 : 0.75.
10.3
1.0
2.2
Объемы земляных работ для данного типа траншеи составят:
| Параметры | Значение |
| Ширина: по низу по верху | 2.2 10.3 |
| Площадь сечения, м2 | 33.75 |
| Объем грунта, м3 | 125381 |
| Площадь поперечного сечения отвала, F0 | F0 = Fk * Кп.р. = = 1.24 * 33.75 = 42 |
| Высота отвала, м | 5 |
Поскольку высота отвала должна быть на 0.5 м меньше максимальной высоты выгрузки, что в данном случае составляет 5 м, а при треугольной форме отвала высота была бы h = Ö42 = 6.5 м, то форма отвала будет трапециевидной.
Принимается экскаватор - драглайн марки ОМ - 201 (двигатель КДН - 46) со следующими параметрами:
емкость ковша - 0.5 м3;
наибольшая глубина резания:
при осевой проходке - 10 м,
при боковой проходке - 6.6 м;
наибольший радиус резания - 10 м;
наибольший радиус выгрузки - 14.3 м;
наибольшая высота выгрузки - 5.5 м.
Работы производятся осевой проходкой экскаватора
Выбор монтажного крана.
Наиболее тяжелый элемент, поднимаемый краном - железобетонная труба диаметром 1.4 м и весом 2.13 т.
Расчетный вылет стрелы должен быть не менее:
lстр = X0 + a + lтб + l0 = 0.7 + 0.8 + 7.3 + 1.5 = 10.3 м,
где l0 - расстояние от оси вращения до ближайшей к бровке траншеи опоры крана, принято l0 = 1.5 м;
lтб - расстояние, рекомендуемое правилами техники безопасности, принято lтб = 7.3 м;
X0 - расстояние от ближайшей к крану грани сооружения до оси монтажа.
Для подобранного крана делается проверка достаточности высоты подъема крюка:
Hкр ³ h + hт.б. + hк + hс = 8.4 + 1 + 1.4 + 2 = 12.8 м,
где hт.б. - принимается при укладке труб - 1 м;
hк - высота монтируемой конструкции;
hс - длина строповочного приспособления.
В таблице приведены параметры намеченного для производства работ трубоукладочного крана.
| Показатель | Марка крана |
| КС - 5363 | |
| 1 | 2 |
| Наибольший вылет стрелы | 22 |
| Наименьший вылет стрелы | 6.5 |
| Высота подъема крюка при наибольшем вылете | 12.5 |
| То же, при наименьшем | 22 |
| Грузоподъемность при наибольшем вылете стрелы | 2.9 |
| То же, при наименьшем | 6.9 |
| Наибольший необходимый вылет стрелы | 10.3 |
| Высота подъема крюка при наибольшем необходимом вылете стрелы | 21.3 |
| Грузоподъемность при наибольшем необходимом вылете стрелы | 2.7 |
| Вылет стрелы для наиболее тяжелого элемента | 11.5 |
| Грузоподъемность на вылете наиболее тяжелого элемента | 2.2 |
Организация и технология строительного процесса.
При укладке трубопровода выполняются следующие виды работ:
- рытье траншеи,
- извлечение труб,
- углубление и подчистка дна траншеи,
- укладка труб в траншею,
- монтаж колодцев,
- частичная засыпка,
- предварительное испытание,
- полная засыпка с трамбованием,
- окончательное испытание,
