Исследование магнитного гистерезиса
Рефераты >> Физика >> Исследование магнитного гистерезиса

Где B и H определяются по следующей формуле

BU — показание осциллографа по (Y), т.е. значение чувствительности по входу (Y) умножают на количество делений которым соответствует отклонение луча;

HU — показание по (Х).

LCр — средняя магнитная линия, жирная пунктирная линия на рисунке ниже;

S — площадь поперечного сечения.

Rр — сопротивление реостата, Rр = 8 Ω.

LCр и S определяются по рисункам ниже:

6

8

Скругленный прямоугольник: S

12

20

Подпись: ФДля электротехнической стали

Размеры указаны в мм.

Для феррита

размеры указаны в мм.

Значение R,С и ω1, ω2 определятся по данным приведенным в приложении.

μmax — значение магнитной проницаемости, рассчитывается по следующей формуле:

где μ0 — магнитная постоянная, μ0=4πּ10 –7 [Гн/м].

Вопросы:

1. Дайте определение ферромагнетика.

2. В чем заключается явление магнитного гистерезиса.

3. Объясните и покажите на полученных графиках характерные величины (Hmax и Вmax). Дайте их определение.

4. Каков характер зависимости магнитной индукции и напряженности магнитного поля в цепях постоянного тока?

5. Как повлияет на петлю магнитного гистерезиса изменение частоты питающего напряжения.

6. Расскажите о магнито-твердых и магнито-мягких материалах. В чем заключается их отличие.

7. Из каких материалов изготавливают постоянные магниты.

Литература.

1. "Курс физики", А. А. Детлаф, Б. М. Яворский.

2. "Теоретическая электротехника", В. С. Попов.

3. "Курс физики", Т. И. Трофимова.

4. "Физика", Д. Джанколи, том II.

5. "Физический практикум", под редакцией проф. В. И. Вероновой.

Приложение.

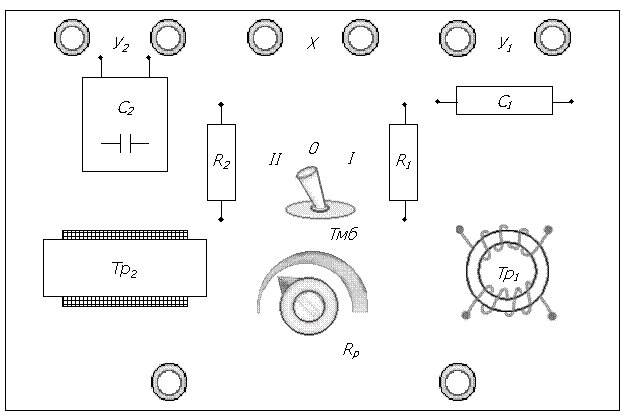

Схема установки /общий вид/.

Обозначение

Название элемента, тип

Тех. Характеристики

Тр2

Трансформатор ТВК-90-ПЦ-5

ω1=173; ω2=64

Реостат

R=8Ω; P=25W

C2

Конденсатор МБГЧ-1

С=2мкФ; Uраб=250В

R2

Сопротивление МЛТ-2

R=6,2кΩ

Тр1

Феррит М2000НМ К20х12х6

ω1=5; ω2=5

R1

Сопротивление МЛТ-2

R=1,3кΩ

C1

Конденсатор МБМ

С=0,5мкФ; Uраб=160В

Тмб

Тумблер трехпозиционный с нейтральным положением.

II-0-I

Схема установки /электрическая/ .
