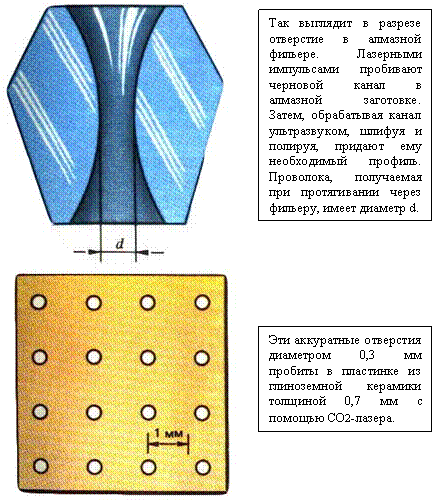

Вскоре после своего появления на свет лазер полу­чил следующее задание, с которым справился столь же успешно, — сверление (пробивание) отверстий в алмаз­ных фильерах. Для полу­чения очень тонкой проволоки из меди, бронзы, вольф­рама используется технология протягивания металла сквозь отверстие соответствующего диаметра. Такие отверстия высверливают в материалах, обладающих особо высокой твердостью, — ведь в процессе протяги­вания проволоки диаметр отверстия должен сохра­няться неизменным. Наиболее тверд, как известно, алмаз. Поэтому лучше всего протягивать тонкую про­волоку сквозь отверстие в алмазе — сквозь так называе­мые алмазные фильеры. Лишь с помощью алмазных фильер удается получать сверхтонкую проволоку, имеющую диаметр всего 10 мкм. Но как просверлить тонкое отверстие в таком сверхтвердом материале, как алмаз? Механически это сделать очень трудно — для механического сверления одного отверстия в алмазной фильере требуется до десяти часов. Зато, как оказа­лось, совсем нетрудно пробить это отверстие серией из нескольких мощных лазерных импульсов.

Сегодня лазерное сверление широко применяется не только для особо твердых материалов, но и для материалов, отличающихся повышенной хрупкостью. Лазерное сверло оказалось не только мощным, но и весьма деликатным «инструментом». Пример: применение лазера при сверлении отверстий в подложках микросхем, изготавливаемых из глинозем­ной керамики. Керамика необычайно хрупка. По этой причине механическое сверление отверстий в подложке микросхемы производили, как правило, на «сыром» материале. Обжигали керамику уже после сверления. При этом происходила некоторая деформация изде­лия, искажалось взаимное расположение высверлен­ных отверстий. Проблема была решена с появлением лазерных сверл. Используя их, можно работать с керамическими подложками, которые уже прошли обжиг. С помощью лазеров пробивают в керамике очень тонкие отверстия — диаметром всего 10 мкм. Механическим сверлением такие отверстия полу­чить нельзя.

То, что сверление — призвание лазера, ни у кого не вызывало сомнений. Здесь у лазера фактически не оказалось достойных конкурентов, особенно когда речь шла о сверлении особо тонких и особо глубоких отверстий, когда отверстия надо сверлить в очень хрупких или очень твердых материалах.

4. Лазерная резка и сварка.

Лазерным лучом можно резать решительно все: ткань, бумагу, дерево, фанеру, резину; пластмассу, керамику, листовой асбест, стекло, листы металла. При этом можно получать аккуратные разрезы по сложным профилям. При резке возгорающихся материалов место разреза обдувают струёй инертного газа; в результате получается гладкий, необожженный край среза. Для резки обычно используют непрерывно генерирующие лазеры. Нужная мощность излучения зависит от материала и толщины заготовки. Например, для резки досок толщиной 5 см применялся СО2-лазер мощностью 200 Вт. Ширина разреза составляла всего 0,7 мм; опилок, естественно, не было.

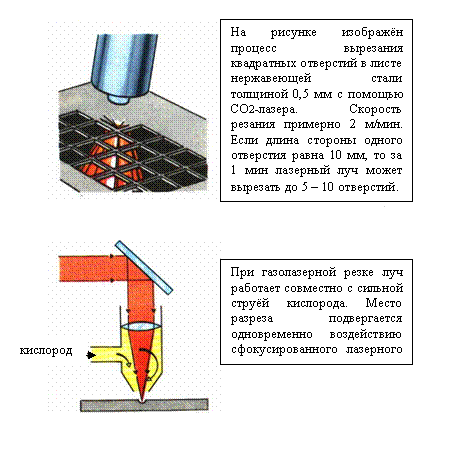

Для резки металлов нужны лазеры мощностью в несколько киловатт. Требуемую мощность можно сни­зить, применяя метод газолазерной резки - когда одно­временно с лазерным лучом на разрезаемую поверх­ность направляется сильная струя кислорода. При горении металла в кислородной струе (за счет происхо­дящих в этой струе реакций окисления металла) выде­ляется значительная энергия; в результате может использоваться лазерное излучение мощностью всего 100-500 Вт. Кроме того, струя кислорода сдувает и уносит из зоны разрезания расплав и продукты сгора­ния металла.

Первый пример такого рода резки — ла­зерный раскрой тканей на ткацкой фабрике. Установка включает СО2-лазер мощностью 100 Вт, систему фоку­сировки и перемещения лазерного луча, ЭВМ, устрой­ство для натяжения и перемещения ткани. В процессе раскроя луч перемещается по поверхности ткани со скоростью 1 м/с. Диаметр сфокусированного светово­го пятна равен 0,2 мм. Перемещениями луча и самой ткани управляет ЭВМ. Установка позволяет, напри­мер, в течение часа раскроить материал для 50 костю­мов. Раскрой выполняется не только быстро, но и весьма точно; при этом края разреза оказываются гладкими и упрочненными. Второй пример — автомати­зированное разрезание листов алюминия, стали, тита­на в авиационной промышленности. Так, СО2-лазер мощностью 3 кВт разрезает лист титана толщиной 5 мм со скоростью 5 см/с. Применяя кислородную струю, получают примерно тот же результат при мощности излучения 100-300 Вт.

В развитии лазерной сварки выде­ляют два этапа. Вначале развивалась точечная свар­ка — на основе импульсных лазеров на рубине и на стекле с неодимом. С появлением мощных СО2-лазе-ров и лазеров на гранате с неодимом, дающих непре­рывное излучение или последовательность часто пов­торяющихся импульсов, стала развиваться шовная сварка.

Примеры точечной лазерной сварки: соединение никелевого контакта с зажимом из никелевого сплава на основании транзистора, приваривание тонких мед­ных проводов друг к другу или к зажимам, взаимное соединение микроэлектронных компонентов. Шовная лазерная сварка непрерывным излучением мощностью около 100 Вт применяется для герметизации корпусов приборов, приваривания наконечников к лопастям га­зовых турбин и кромок из закаленной стали к полот­нам металлорежущих пил и т. д. С помощью киловаттных лазеров производят автоматизированную шовную сварку кузовов автомобилей, корпусов судов, труб газопроводов и т.д. Для сварки деталей из стекла используются лазеры мощностью 100Вт, для сварки кварца — мощностью до 300 Вт.

Лазерная сварка успешно конкурирует с известны­ми способами сварки, например с электродуговой и сваркой электронным лучом. Она обладает весомыми преимуществами. При лазерной сварке нет контакта со свариваемым образцом, а значит, нет опасности за­грязнения его какими-либо примесями. В отличие от электронно-лучевой сварки, для которой нужен ва­куум, лазерная сварка производится в обычных усло­виях. Она позволяет производить быстро и с высокой точностью проплавление локально: в данной точке или вдоль данной линии. Зона, подвергающаяся тепловому воздействию, имеет очень малые размеры. Это важно, в частности, в тех случаях, когда сварка выполняется в

5. Лазерный луч в роли хирургического скальпеля.

Свойством лазерного луча сверлить и сваривать различные материалы заинтересовались не только инженеры, но и медики. Представьте себе операционную, где рядом с операционным столом находится СО2-лазер. Излучение лазера поступает в шарнирный световод — систему полых раздвигающихся трубок, внутри кото­рых свет распространяется, отражаясь от зеркал. По световоду излучение попадает в выходную трубку, которую держит в своей руке хирург. Он может пере­мещать ее в пространстве, свободно поворачивая в разных направлениях и тем самым посылая лазерный луч в нужное место. На конце выходной трубки есть маленькая указка; она служит для наведения луча — ведь сам луч невидим. Луч фокусируется в точке, которая находится на расстоянии 3-5 мм от конца указки. Это и есть лазерный хирургический скаль­пель.
