Другой способ указания номеров DLCI и IP-адресов, доступных через указанные DLCI, состоит в ручном конфигурировании этих параметров:

router(config-if)#frame-relay map ip IP-адрес DLCI

При ручном указании frame-relay map, протокол InARP на соответствующем PVC автоматически отключается. Таким образом, либо используется InARP, либо вручную указываются все IP-адреса, доступные через данный DLCI. На PVC, чей DLCI не упомянут в командах frame-relay map, InARP продолжает работу.

Необходимо понимать, что под "всеми IP-адресами" понимаются адреса IP-сети, состоящей из PVC, подключенных к данному интерфейсу. Достижимость других IP-адресов определяется по таблице маршрутов.

Рассмотрим пример. Пусть адрес сети FR на рисунке 1 - 1.0.0.0/24. Интерфейсы маршрутизаторов А и В имеют адреса 1.0.0.1 и 1.0.0.2. Маршрутизатор В получает дейтаграмму, адресованную в 2.2.2.2. По своей таблице маршрутов он определяет, что подобные дейтаграммы следует отправлять через узел 1.0.0.1. Далее маршрутизатор В замечает, что он имеет IP-интерфейс (предположим, serial0), подключенный в ту же IP-сеть, что и узел 1.0.0.1, следовательно, поиск по таблице маршрутов закончен и следующий маршрутизатор найден.

На втором этапе процесса обслуживания дейтаграммы маршрутизатор В должен определить, по какому из нескольких подключенных к интерфейсу serial0 виртуальных каналов PVC эта дейтаграмма должна быть отправлена. Если бы на месте FR был Ethernet, то маршрутизатор обратился бы к ARP-таблице и нашел бы MAC-адрес узла 1.0.0.1. В случае FR аналогичную роль играет карта (map), которая ставит в соответствие IP-адреса сети 1.0.0.0/24 и PVC (DLCI), подключенные к интерфейсу serial0. Карта заполняется протоколом InARP и/или вручную командами frame-relay map.

Продолжим пример. Маршрутизатор С в сети FR имеет адрес 1.0.0.3. Маршрутизатор В получает дейтаграмму, адресованную в 3.3.3.3. По своей таблице маршрутов он определяет, что подобные дейтаграммы следует отправлять через узел 1.0.0.3. Маршрутизатор В замечает, что он имеет IP-интерфейс serial0, подключенный в ту же IP-сеть, что и узел 1.0.0.3, следовательно, поиск по таблице маршрутов закончен и следующий маршрутизатор найден.

Далее маршрутизатор В обращается к карте FR для определения PVC, через который он должен отправить дейтаграмму. Если карта строится протоколом InARP, то, поскольку между В и С нет PVC, карта не содержит информации об IP-адресе 1.0.0.3 и дейтаграмма уничтожается. Для того, чтобы сделать возможной доставку дейтаграммы, нужно реализовать один из следующих вариантов:

· (решение на уровне 3) в таблице маршрутов В направить маршрут к 3.3.3.3 через 1.0.0.1, а в таблице маршрутов А направить маршрут к 3.3.3.3 через 1.0.0.3;

· (решение на уровне 2) указать в карте маршрутизатора В, что адрес 1.0.0.3 доступен через PVC A-B (после этого протокол InARP на этом PVC отключится, следовательно, необходимо также указать, что через тот же PVC доступен и адрес 1.0.0.1).

IP-интерфейсы, подключенные к сетям FR, делятся на 2 типа: точка-точка (point-to-point) и точка-много точек (point-to-multipoint). Интерфейс point-to-point позволяет обмениваться пакетами только с одним узлом, а point-to-multipoint - с несколькими. Очевидно, что основной интерфейс (на примере маршрутизатора А) имеет тип point-to-multipoint.

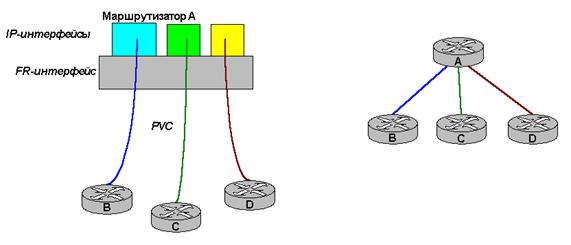

На рисунке 4.2.2, слева, изображена организация сетевого уровня на FR-интерфейсе с использованием подынтерфейсов типа point-to-point.

Рисунок 4.2.2 - Протокол IP на подынтерфейсах "точка-точка"

В этом случае каждый PVC терминируется на собственном IP-интерфейсе. Эти логические IP-интерфейсы называются подынтерфейсами основного интерфейса. На подынтерфейсах типа point-to-point может терминироваться, очевидно, только один PVC. Такой подынтерфейс с точки зрения протокола IP ничем не отличается от обычного последовательного интерфейса; каждому из подынтерфейсов присваивается собственный IP-адрес. Поэтому (рис. 4.2.2, справа) граф IP-сетей представлен тремя разными IP-сетями.

В данном случае нет смысла задействовать InARP или вручную создавать карту, поскольку все IP-адреса, достижимые через данный IP-интерфейс, должны находиться на другом конце единственного PVC, подключенного к подынтерфейсу. Но так как к основному интерфейсу могут быть подключены несколько PVC, то в конфигурации каждого подынтерфейса типа "точка-точка" необходимо указать, какой именно PVC подключен к данному подынтерфейсу (путем спецификации номера DLCI).

Следующая последовательность команд решает задачи конфигурации, показанной на рис. 4.2.2. router(config)#interface serial0router(config-if)#encapsulation frame-relay [ietf]router(config-if)#no ip address router(config-if)#interface serial0.1 point-to-pointrouter(config-subif)#frame-relay interface-dlci DLCIrouter(config-fr-dlci)#exitrouter(config-subif)#ip address адресмаска router(config-subif)#interface serial0.2 point-to-pointrouter(config-subif)#frame-relay interface-dlci DLCIrouter(config-fr-dlci)#exitrouter(config-subif)#ip address адресмаска . и так далее для всех подынтерфейсов

В данном примере в качестве основного интерфейса использовался serial0. Подынтерфейс идентифицируется числом, добавляемым к номеру основного интерфейса через точку (например, serial0.1); числа могут быть произвольными и не обязаны следовать по порядку.

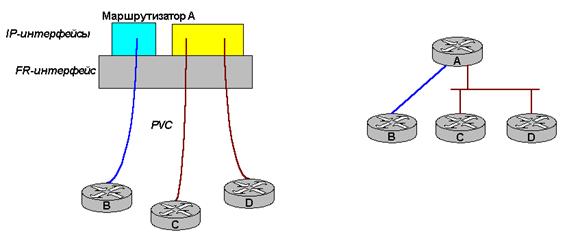

На рисунке 3 изображен смешанный дизайн сети, где два PVC терминируются в одном IP-интерфейсе, а третий PVC терминируется в своем собственном IP-интерфейсе. Соответствующий граф IP-сетей показан на том же рисунке справа.

Рис. 4.2.3 Смешанный дизайн

В этом случае для синей IP-сети создается подынтерфейс типа point-to-point, а для коричневой - подынтерфейс point-to-multipoint.

Подынтерфейс point-to-multipoint ведет себя также, как основной интерфейс, в плане использования протокола InARP или заполнения карты. Однако, если на основном интерфейсе мы могли не перечилять PVC, подключенные к интерфейсу, так как этот список сообщал нам коммутатор, то в случае с подынтерфейсом point-to-multipoint мы должны указать подключенные к подынтерфейсу DLCI, иначе маршрутизатор не сможет определить, какие именно из PVC, подключенных к основному интерфейсу, необходимо сгруппировать в подынтерфейс. Конфигурация подынтерфейса point-to-multipoint: router(config)#interface serial0.1 multipoint router(config-subif)#frame-relay interface-dlci DLCIrouter(config-fr-dlci)#exit . повторить для всех DLCI, подключенных к подынтерфейсу router(config-subif)#ip address адресмаска . при необходимости составить frame-relay map вручную

В заключение необходимо подчеркнуть, что все рассмотренные выше способы организации работы протокола IP на каналах Frame Relay имеют значение только для абонентов сети (устройств DTE). Более того, все эти способы применялись физически к одной и той же FR-сети. Для оператора связи (DCE) вся эта деятельность не имеет никакого значения: оператор работает только на уровне коммутации кадров на основании номеров DLCI и все три рассмотренных дизайна с его точки зрения совершенно идентичны, равно как и переход от одного дизайна к другому для оператора связи невидим и не имеет значения.
