Программное обеспечение Cisco IOS

• Маршрутизация IP (IP Feature Set)
• Маршрутизация IP, IPX, Apple Talk (AT) и DEC (IP/IPX/AT/DEC Feature Set)
• Сетевой экран (Firewall feature set)
• Полный набор сетевых протоколов (Enterprise Feature Set)
• Функции трансляции адресов (NAT), удаленного мониторинга (RMON), протокола резервирования ресурсов (RSVP) и поддержки протоколов IBM (Plus Feature Set)
• Шифрование на сетевом уровне с использованием 40-битного или 56-битного алгоритма DES, поддержка технологии IPSec (Plus Encryption Feature Sets)

4. Конфигурирование FrameRelay на маршрутизаторах Cisco

Настройка Frame Relay на маршрутизаторах Cisco включает настройку таблиц преобразования IP адресов в идентификаторы DLCI и настройку подключенных виртуальных цепей. Это настраивается одинаково как для соединения "точка-точка", так и для многоточечного режима. Отличие в том, что то, что вы делаете для соединения "точка-точка", вы повторяете для каждой логической цепи в многоточечном режиме. Соединения точка-точка и многоточечное работают или в явном (explicit) или в "подразумеваемом" (implicit) режиме. В явном режиме карта преобразования удаленных IP адресов в идентификаторы DLCI настраиваются вручную. В подразумеваемом режиме делается предположение, что маршрутизатор на другом конце имеет нужный IP адрес, на который передается пакет. Для настройки маршрутизатора в явном режиме необходимо ввести следующие команды:

interface serial0 encapsulation frame-relay {ietf} interface serial 0.1 point-to-point ip address 10.10.10.3 255.255.255.0 frame-relay map 10.10.10.1 7 broadcast

Первая команда настраивает инкапсуляцию Frame Relay для интерфейса. Команда IETF в конце строки может изменить метод инкапсуляции с собственного метода компании Cisco на совместимый с стандартом IETF. Это используется в ситуациях, когда маршрутизатор на другом конце не является продукцией компании Cisco. Команда INTERFACEсоздает суб-интерфейс точка-точка и следующая строка объявляет его IP адрес. Последняя строка делает настройку явной ассоциации IP адреса и DLCI. Она указывает, что конец канала DLCI номер 7 имеет IP адрес 10.10.10.1. Аргумент BROADCAST говорит маршрутизатору, что широковещательный трафик, такой как обновления маршрутизатора, должны быть пересланы через эту PVC.

Следующий пример использует режим implicit, что позволяет увидеть отличные возможности LMI, использующие reverse ARP.

interface serial0 encapsulation frame-relay {ietf} frame-relay lmi-type ansi interface serial0.1 point-to-point ip address 10.10.10.3 255.255.255.0 frame-relay interface-dlci 7 broadcast

В основном, это выглядит так же, но тип Frame Relay lmi-type другой. Эта команда разрешает выполнение LMI расширений и указывает, какой из трех стандартов использовать: ansi, q933a, или стандарт по умолчанию - Cisco. Команда FRAME RELAY в последней строке связывает DLCI 7 с суб-интерфейсом.

Говоря маршрутизатору использовать DLCI, маршрутизатор будет использовать inverse ARP для построения таблицы IP адресов суб-интерфейсов на конце PVC, совпадающих с соответствующими DLCI. Используя inverse-arp вместо явной конфигурации может значительно сохранить время и упростить процесс установки и управления, если имеется несколько узлов и каждый имеет множество PVC.

4.1 Конфигурация FR-коммутатора

Для конфигурирования маршрутизатора в качестве FR-коммутатора (устройство Frame Relay DCE), необходимо выполнить три действия.

Во-первых, надо включить режим коммутации FR-кадров: router(config)#frame-relay switching

Во-вторых, необходимо установить протокол Frame Relay на последовательных интерфейсах, к которым будут подключаться устройства FR DTE, и указать, что эти интерфейсы принадлежат устройству FR DCE, то есть - коммутатору:

router(config-if)#encapsulation frame-relayrouter(config-if)#frame-relay intf-type dce

Если интерфейс является устройством DCE также и на физическом уровне, необходимо установить тактовую частоту в линии командой clock rate.

В третьих, необходимо построить таблицу коммутации виртуальных каналов между интерфейсами. Это делается путем подачи необходимого числа команд connect. Каждая команда устанавливает двунаправленное соединение между двумя DLCI - то есть, образует транзитный PVC.

router(config)#connect имяинтерфейс(1) DLCI(1) интерфейс(2) DLCI(2)router(config-fr-switching)#exitrouter(config)#

где имя - произвольный текстовый идентификатор соединения.

4.2 Конфигурация оконечного маршрутизатора (FR DTE)

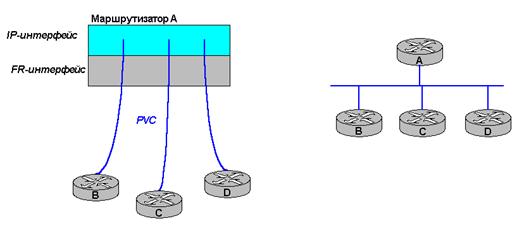

Наиболее простой способ организации IP на интерфейсе FR изображен на рисунке 1, слева.

Рис. 4.2.1. Протокол IP на основном FR-интерфейсе В этом случае все PVC терминируются на одном IP-интерфейсе, который совпадает с интерфейсом FR. В этом случае говорят, что протокол IP используется на "основном интерфейсе" (major interface).

Граф сети с точки зрения протокола IP показан на рис. 4.2.1, справа: все узлы подключены к общей IP-сети. Для этой сети, как и для любой другой IP-сети, выделяется диапазон адресов и каждому основному интерфейсу назначается IP-адрес из этого диапазона.

Примечание - По определению IP-сети, каждый узел в ней может связаться с каждым без помощи промежуточного маршрутизатора. Фактически, полную связность можно реализовать только при полносвязной структуре PVC, где каждый маршрутизатор соединен с каждым. В данном примере маршрутизаторы B,C,D не смогут связаться друг с другом непосредственно.

Минимальная конфигурация интерфейса маршрутизатора выглядит следующим образом:

router(config-if)#encapsulation frame-relay [ietf]router(config-if)#ip address адресмаска

По умолчанию используется инкапсуляция данных в кадрах FR по стандарту Cisco, альтернативный вариант - инкапсуляция согласно RFC 2427 (ему соответствует параметр ietf).

Тип LMI маршрутизатор определяет автоматически, анализируя сообщения, поступающие от утройства DCE (FR-коммутатора). При необходимости жестко задать тип LMI используется команда

router(config-if)#frame-relay lmi-type {cisco | ansi | q933a }

Поскольку в рассматриваемой конфигурации интрефейса не указаны DLCI и соответствующие им IP-адреса, то маршрутизатор автоматически

a) получает номера DLCI от утройства DCE по протоколу LMI и таким образом определяет подключенные к интерфейсу PVC; б) использует протокол InARP для опроса удаленных концов подключенных PVC на предмет их IP-адресов.

Поскольку InARP определяет IP-адреса на дальних концах только тех PVC, которые непосредственно подключены к маршрутизатору, то маршрутизаторы, например, В и С не смогут связаться друг с другом, поскольку между ними нет PVC.
