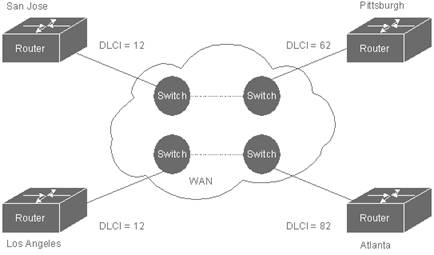

Центром заголовка Frame Relay является 10-битовое значение DLCI. Оно идентифицирует ту логическую связь, которая мультиплексируется в физический канал. В базовом режиме адресации (т.е. не расширенном дополнениями LMI), DLCI имеет логическое значение; это означает, что конечные усторойства на двух противоположных концах связи могут использовать различные DLCI для обращения к одной и той же связи. На рис. 2.2.2 представлен пример использования DLCI при адресации в соответствии с нерасширенным Frame Relay.

Рис. 2.2.2 предполагает наличие двух цепей PVC: одна между Aтлантой и Лос-Анджелесом, и вторая между Сан Хосе и Питтсбургом. Лос Анджелес может обращаться к своей PVC с Атлантой, используя DLCI=12, в то время как Атланта обращается к этой же самой PVC, используя DLCI=82. Аналогично, Сан Хосе может обращаться к своей PVC с Питтсбургом, используя DLCI=62. Сеть использует внутренние патентованные механизмы поддержания двух логически значимых идентификаторов PVC различными.

В конце каждого байта DLCI находится бит расширенного адреса (ЕА). Если этот бит единица, то текущий байт является последним байтом DLCI. В настоящее время все реализации используют двубайтовый DLCI, но присутствие битов ЕА означает, что может быть достигнуто соглашение об использовании в будущем более длинных DLCI. Бит C/R, следующий за самым значащим байтом DLCI, в настоящее время не используется.

Рис. 2.2.2 Адресация Frame Relay

И наконец, три бита в двубайтовом DLCI являются полями, связанными с управлением перегрузкой. Бит "Уведомления о явно выраженной перегрузке в прямом направлении" (FECN) устанавливается сетью Frame Relay в блоке данных для того, чтобы сообщить DTE, принимающему этот блок данных, что на тракте от источника до места назначения имела место перегрузка. Бит "Уведомления о явно выраженной прегрузке в обратном направлении" (BECN) устанавливается сетью Frame Relay в блоках данных, перемещающихся в направлении, противоположном тому, в котором перемещаются блоки данных, встретившие перегруженный тракт. Суть этих битов заключается в том, что показания FECN или BECN могут быть продвинуты в какой-нибудь протокол высшего уровня, который может предпринять соответствующие действия по управлению потоком. (Биты FECN полезны для протоколов высших уровней, которые используют управление потоком, контролируемым пользователем, в то время как биты BECN являются значащими для тех протоколов, которые зависят от управления потоком, контролируемым источником ("emitter-controlled").

Бит "приемлемости отбрасывания" (DE) устанавливается DTE, чтобы сообщить сети Frame Relay о том, что какой-нибудь блок данных имеет более низшее значение, чем другие блоки данных и должен быть отвергнут раньше других блоков данных в том случае, если сеть начинает испытывать недостаток в ресурсах. Т.е. он представляет собой очень простой механизм приоритетов. Этот бит обычно устанавливается только в том случае, когда сеть перегружена.

2.3 Реализация сети

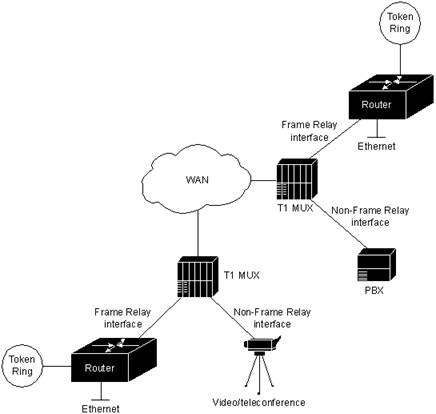

Frame Relay может быть использована в качестве интерфейса к услугам либо общедоступной сети со своей несущей, либо сети с оборудованием, находящимся в частном владении. Обычным способом реализации частной сети является дополнение традиционных мультиплексоров Т1 интерфейсами Frame Relay для информационных устройств, а также интерфейсами (не являющимися специализированными интерфейсами Frame Relay) для других прикладных задач, таких как передача голоса и проведение видео-телеконференций. На Рис. 2.3.1 "Гибридная сеть Frame Relay" представлена такая конфигурация сети.

Рис. 2.3.1 Гибридная сеть Frame Relay

Обслуживание общедоступной сетью Frame Relay разворачивается путем размещения коммутирующего оборудования Frame Relay в центральных офисах (CO) телекоммуникационной линии. В этом случае пользователи могут реализовать экономические выгоды от тарифов начислений за пользование услугами, чувствительных к трафику, и освобождены от работы по администрированию, поддержанию и обслуживанию оборудования сети.

Для любого типа сети линии, подключающие устройства пользователя к оборудованию сети, могут работать на скорости, выбранной из широкого диапазона скоростей передачи информации. Типичными являются скорости в диапазоне от 56 Kb/сек до 2 Mb/сек, хотя технология Frame Relay может обеспечивать также и более низкие и более высокие скорости. Ожидается, что в скором времени будут доступны реализации, способные оперировать каналами связи с пропускной способностью свыше 45 Mb/сек (DS3).

Как в общедоступной, так и в частной сети факт обеспечения устройств пользователя интерфейсами Frame Relay не является обязательным условием того, что между сетевыми устройствами используется протокол Frame Relay. В настоящее время не существует стандартов на оборудование межсоединений внутри сети Frame Relay. Таким образом, могут быть использованы традиционные технологии коммутации цепей, коммутации пакетов, или гибридные методы, комбинирующие эти технологии.

3. Модели маршрутизаторов Cisco для работы с FrameRelay

3.1 Создание телефонной и цифровой интрасети

Модульные маршрутизаторы Cisco 3620 и 3640 позволяют осуществлять передачу голоса поверх IP с использованием протоколов сжатия голоса. Кроме того, для этих маршрутизаторов существует большое количество различных модулей. Cisco 3640 имеет 4 слота расширения под модули, а Cisco 3620 имеет 2 слота. Разумеется, передача голоса чувствительна к задержкам на линии, но за счет использования оригинальных алгоритмов управления приоритетным трафиком, системы на базе Cisco 36xx позволяют добиться очень хороших результатов. Маршрутизаторы позволяют устанавливать различные модули, поэтому конкретная конфигурация определяется исходя из поставленной задачи.

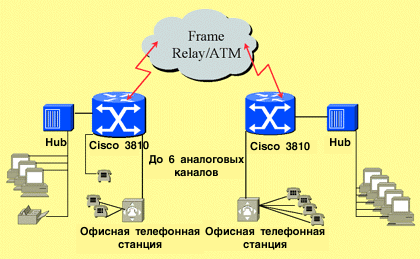

Рис. 3.1.2 Создание телефонной и цифровой интрасети по Frame Relay

Маршрутизаторы Cisco 3810 позволяют осуществить компрессию голоса, произвести правильное дробление голосовых пакетов и совместить голосовой и цифровой трафик. Таким образом, одновременно с цифровой сетью передачи данных, Вы можете организовать собственную телефонную сеть с емкостью до 6 аналоговых голосовых каналов (подключение как к телефонным аппаратам, так и к телефонной станции). Маршрутизатор позволяет устанавливать различные модули, поэтому конкретная конфигурация определяется исходя из поставленной задачи.

3.2 Серия маршрутизаторов Cisco 2600/2600ХМ

Серия маршрутизаторов Cisco 2600/2600ХМ является экономичным семейством универсальных модульных маршрутизаторов и предоставляет широкие возможности их использования в глобальных и локальных сетях, многочисленные функции обеспечения безопасности и гибкие решения по интеграции речи и данных. Этот набор особенностей делает серию маршрутизаторов Cisco 2600/2600XM идеальной для использования в центральных офисах компаний.
