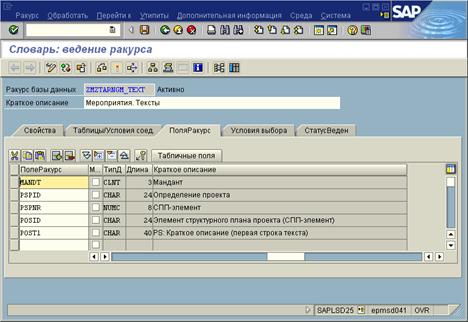

Рисунок 15 – Создание словаря ракурса ZMZTARNGM_TEXT

Следующим этапом разработки технологического процесса является указание условий отбора данных их таблиц (рисунок 16), выбранных при создании ракурса.

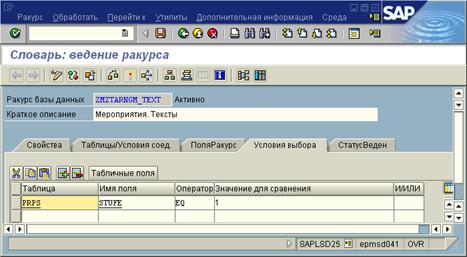

Рисунок 16 – Условия отбора данных в ракурсе ZMZTARNGM_TEXT

Следует отметить, что условия, выбранные в данном ракурсе необходимо указать для всех таблиц, поступающих в данный ракурс. Это решает проблему повторяющихся данных.

В ходе разработки проекта было создано 4 основных ракурса.

3.3.1 Ракурс «Мероприятия. Тексты»

Ракурс содержит краткое описание предполагаемого мероприятия. Под мероприятием подразумевается какой-либо проект или задание.

Элементы ракурса:

1. PRPS – Элемент Структурного Плана (основные данные);

2. PROJ – Определение проекта.

Условия соединения:

1. PRPS-MANDT = PROJ-MANDT;

2. PROJ-PSPNR = PRPS-PSPHI.

Поля ракурса:

1. PRPS-MANDT – Мандант;

2. PROJ-PSPID – Определение проекта;

3. PRPS-PSPNR – СПП-элемент;

4. PRPS-POSID – Элемент структурного плана проекта;

5. PRPS-POST1 – Краткое описание (первая строка текста).

Условие выбора:

1. PRPS-STUFE=1.

Данное условие необходимо указать для всех последующих ракурсов, в которых присутствует таблица PRPS. Оно необходимо для того, чтобы ограничить выбираемые данные элемента структурного плана.

3.3.2 Ракурс «Мероприятия. Даты мероприятий»

Ракурс содержит данные о времени проведения и сроках проекта либо задания, номер руководителя проекта, а так же месторасположение.

Элементы ракурса:

1. PRPS – Элемент Структурного Плана (основные данные);

2. PROJ – Определение проекта.

Условия соединения:

3. PRPS-MANDT = PRTE-MANDT;

1. PRPS-MANDT = PROJ-MANDT;

2. PRTE-POSNR = PRPS-PSPNR;

3. PROJ-PSPNR = PRPS-PSPHI.

Поля ракурса:

1. PRPS – Мандант;

2. PROJ – Определение проекта;

3. PRPS – СПП-элемент;

4. PRPS – Элемент структурного плана проекта (СПП-элемент);

5. PRTE – Базисный срок начала СПП-элемента;

6. PRTE – Базисный срок конца СПП-элемента;

7. PRPS – Номер ответственного (руководителя проекта);

8. PRPS – Ответственный (руководитель проекта);

9. PRPS – Номер автора заявки;

10. PRPS – Автор заявки;

11. PRPS – Место возникновения прибыли;

12. PRPS – Запрашивающее МВЗ;

13. PRPS – Ответственное МВЗ;

14. PRPS – Завод;

15. PRPS – Местоположение.

Условие выбора:

16. PRPS MAND = PRTE MANDT;

17. PRPS MANDT = PROJ MANDT;

18. PRPS MANDT = T001 MANDT;

19. PRTE POSNR = PRPS PSPNR;

20. PROJ PSPNR = RPS PSPHI;

21. T001 BUKRS = PRPS PBUKR.

3.3.3 Ракурс «Факт исполнения БДДС»

Ракурс содержит данные о бюджете движения денежных средств на предприятии.

Элементы ракурса:

1. KBLK - Заголовок документа: Ввод документа вручную;

2. KBLP - Позиция документа: Ввод документа вручную.

Условия соединения:

1. KBLK-MANDT = KBLP-MANDT;

2. KBLK-BELNR = KBLP-BELNR.

Поля ракурса:

1. KBLK – Мандант;

2. KBLP – Номер документа для выделения финансовых средств;

3. KBLP – Позиция документа: выделение средств;

4. KBLP – Дата исполнения;

5. KBLP – Дата ввода;

6. KBLP – Индикатор исполнения для позиции документа;

7. KBLP – Плановый срок возникновения затрат;

8. KBLK – Дата документа;

9. KBLK – Дата проводки в документе;

10. KBLK – Контроллинговая единица;

11. KBLP – Финансовая позиция;

12. KBLP – Подразделение финансового менеджмента;

13. KBLK – Единица финансового менеджмента;

14. KBLP – СПП-элемент;

15. KBLP – Общая стоимость в валюте транзакции;

16. KBLP HWGES KBLHWG CURR – Общее значение во внутренней валюте;

17. KBLK WAERS TWAER CUKY – Валюта транзакции;

18. KBLK HWAER HSWAE CUKY – Код внутренней валюты.

3.3.4 Ракурс «Затраты на материалы»

Ракурс «Затраты на материалы» является наиболее значимым. Содержит данные об определении проекта, элементах структурного плана, операциях заказа, резервировании, данные календарного планирования позиций проекта, а также оценке материалов и балансовых единицах.

Элементы ракурса:

1. PROJ – Определение проекта;

2. PRPS – СПП-элемент;

3. AFVC – Операция заказа;

4. RESB – Резервирование/ВторичнПотребн;

5. PRTE – Данные КалендПланирования позиции проекта;

6. MBEW – Оценка материала;

7. T001 – Балансовые единицы.

Условия соединения:

1. PRPS-MANDT = PROJ-MANDT;

2. AFVC-MANDT = PROJ-MANDT;

3. RESB-MANDT = PROJ-MANDT;

4. PRTE-MANDT = PROJ-MANDT;

5. MBEW-MANDT = PROJ-MANDT;

6. T001-MANDT = PROJ-MANDT;

7. PRPS-PSPNR = RESB-PSPEL;

8. PROJ-PSPNR = PRPS-PSPHI;

9. AFVC-AUFPL = RESB-AUFPL;

10. AFVC-APLZL = RESB-APLZL;

11. PRTE-POSNR = RESB-PSPEL;

12. MBEW-MATNR = RESB-MATNR;

13. MBEW-BWKEY = RESB-WERKS;

14. MBEW-BWTAR = RESB-CHARG;

15. T001-BUKRS = AFVC-BUKRS.

Поля ракурса:

1. PRPS – Мандант;

2. PRPS – СПП-элемент;

3. RESB – Номер резервирования/вторичной потребности;

4. RESB – Номер позиции резервирования/вторичной потребности;

5. RESB – Вид записи;

6. PROJ – Определение проекта (внутр.);

7. PROJ – Определение проекта;

8. PRPS – Элемент структурного плана проекта (СПП-элемент);

9. RESB – Номер материала;

10. RESB – Объем потребности;

11. RESB – Базисная единица измерения;

12. AFVC – Запрашивающее МВЗ;

13. AFVC – Вид затрат;

14. PRTE – Базисный срок начала СПП-элемента;

15. PRTE – Базисный срок конца СПП-элемента;

16. PRPS КЕ – СПП-элемент;

17. PRPS – Номер ответственного (руководителя проекта);

18. PRPS – Ответственный (руководитель проекта);

19. MBEW – Стандартная цена;

20. MBEW – Средняя скользящая/периодическая учетная цена;

21. MBEW – Код управления ценой;

22. T001 – Код валюты;

23. PRPS – Индикатор элемента планирования;

24. PRPS – Индикатор: элемент контировки;

25. PRPS – Индикатор: элемент фактурирования.

3.4 Создание источников данных

Для того чтобы поместить информацию из баз данных SAP R/3 в хранилище данных SAP BW необходимо создать родовые источники данных (рисунок 17). При создании нового источника данных указывается его имя, необходимые атрибуты, прикладной компонент, описания, а также ракурсы (шаблоны).

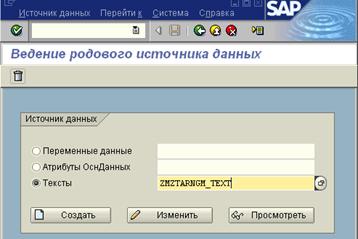

Рисунок 17 – Создание родового источника данных

После создания родового источника данных изменяем основные параметры нажатием кнопки «Изменить». Для источников данных следует указать ракурс, техническое имя которого совпадает с техническим именем создаваемого источника данных (рисунок 18).

Наиболее важным параметром является выбор прикладного компонента – источника данных для SAP BW. В данном случае таковым являются базы данных SAP R/3. Также вносятся краткие описания, а также ракурс для экстракции данных.
