Анализ результатов сопоставления вариантов развития сети показывает, что наиболее экономичным является вариант №1. Этот вариант принимается к дальнейшему рассмотрению по критериям качества электроэнергии.

3. Выбор числа и мощности силовых трансформаторов.

3.1. Расчёт режимов систематических и аварийных перегрузок трансформатора ТРДН-25000/110 на подстанции №10 (вариант I).

Расчёт произведён с применением программы TRANS.

Получены следующие результаты расчёта, в зависимости от режима.

Зимний график нагрузки.

1 Режим систематических перегрузок

- износ изоляции – 0.0003 о.е.;

- недоотпуск электроэнергии – 0.00 МВт*ч/сут.;

2 Режим аварийных перегрузок

- износ изоляции – 1,7827 о.е.;

- недоотпуск электроэнергии – 0,00 МВт*ч/сут.;

Расчёт данного режима показывает, что условия допустимости аварийных перегрузок не выполняется. С целью введения теплового режима в допустимую область произведена коррекция графика нагрузки (отключение части потребителей) таким образом, чтобы недоотпуск электроэнергии потребителям был минимальным.

Скорректированный зимний график нагрузки показан на рис. 3.1.

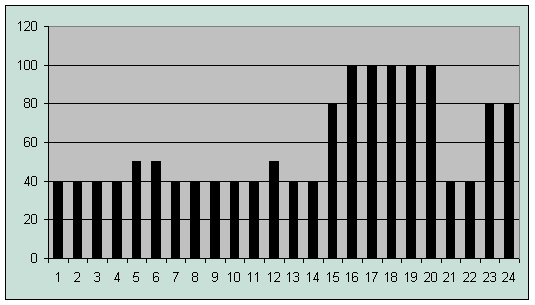

График нагрузки характерного зимнего дня

Рис.3.1 Скорректированный зимний график нагрузки с указанием номинальной мощности трансформатора.

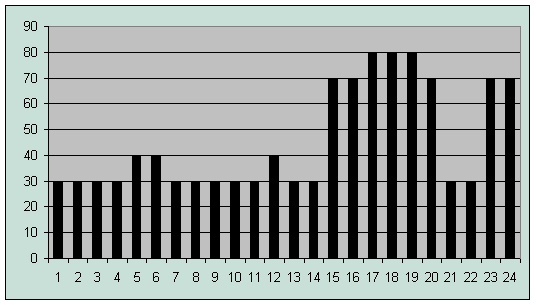

График нагрузки характерного летнего дня

Рис.3.2 Летний график нагрузки с указанием номинальной мощности трансформатора.

Летний график нагрузки.

3 Режим систематических перегрузок

- износ изоляции – 0,0007 о.е.;

- недоотпуск электроэнергии – 0,00 МВт*ч/сут.;

4 Режим аварийных перегрузок

- износ изоляции – 0,1385 о.е.;

- недоотпуск электроэнергии – 0,00 МВт*ч/сут.;

Капиталовложения – 131 тыс. руб.;

Годовые потери электроэнергии - 850549 кВт*ч/год;

Стоимость годовых потерь – 13 тыс. руб.;

Приведённые затраты (без ущерба) составляют - 41 тыс. руб.

Расчёт показал, что при установке на проектируемой подстанции трансформатора типаТРДН-25000/110 условия допустимости систематических и аварийных перегрузок во всех режимах соблюдается, недоотпуска электроэнергии нет. Общие затраты на вариант I будут равны приведённым.

З(I) = 41тыс. руб.

3.2. Расчёт режимов систематических и аварийных перегрузок трансформатора ТРДН-16000/110 на подстанции №10 (вариант II).

Расчёт произведён с применением программы TRANS.

Получены следующие результаты расчёта, в зависимости от режима.

Зимний график нагрузки.

1 Режим систематических перегрузок

- износ изоляции – 0,0189 о.е.;

- недоотпуск электроэнергии – 0,00 МВт*ч/сут.;

2 Режим аварийных перегрузок

- износ изоляции – 212.1621 о.е.;

- недоотпуск электроэнергии – 50.02 МВт*ч/сут.;

Летний график нагрузки.

3 Режим систематических перегрузок

- износ изоляции – 0,0087 о.е.;

- недоотпуск электроэнергии – 0,00 МВт*ч/сут.;

4 Режим аварийных перегрузок

- износ изоляции – 170.4378 о.е.;

- недоотпуск электроэнергии – 17.29 МВт*ч/сут.;

Капиталовложения – 96 тыс. руб.;

Годовые потери электроэнергии - 1028792 кВт*ч/год;

Стоимость годовых потерь – 15 тыс. руб.;

Приведённые затраты (без ущерба) составляют - 36 тыс. руб.

Расчёт показал, что при установке на проектируемой подстанции трансформатора типа ТРДН-16000/110 есть недоотпуск электроэнергии потребителям. Ущерб от недоотпуска электроэнергии определим по следующей формуле:

=0,6 руб/кВт*ч – удельный ущерб от недоотпуска электроэнергии потребителям

- вероятная длительность простоя трансформатора

=0,02 отк/год - вероятность отказа трансформатора;

=720 ч/отказ - время восстановления трансформатора;

- количество трансформаторов.

Так как отказы в зимний и летний периоды имеют различные недоотпуски электроэнергии потребителям, разделим вероятную длительность простоя пропорционально числу зимних и летних дней.

час/год

час/год

час/год

= 26,20 тыс.руб/год.

Определим приведённые затраты по варианту II с учётом ущерба от недоотпуска электроэнергии потребителям.

З(II) = З + У = 36 + 26,20 = 62,20 тыс.руб.

3.3. Экономическое сопоставление вариантов трансформаторов.

Окончательный выбор варианта выполняется по минимуму приведённых затрат с учётом ущерба от недоотпуска электроэнергии потребителям. Определим (в относительных единицах) затраты варианта I, приняв затраты варианта II за единицу:

			1,517 о.е.

Расчёт показывает, что вариант I дешевле варианта II. Исходя из этого для дальнейшего рассмотрения выбираем вариант установки на подстанции двух трансформаторов типа ТРДН-25000/110. Результаты экономического сопоставления вариантов выбора трансформаторов сведены в табл.3.1.

Таблица 3.1

Результаты технико-экономического сравнения вариантов.
