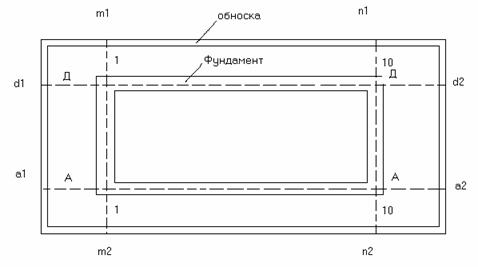

Поднимают зрительную трубу до верха доски обноски и в визирной плоскости забивают гвоздь а2 . Затем установить на лимбе отчет 180°, таким же путем намечают на обноске точку и забивают в нее гвоздь.

Повернув алидаду , наводят трубу на точку Д/1 и забивают гвозди на обноске в точках m 1 и m 2, при этом отсчеты на лимбе должны соответствовать 90°и 270°,таким образом оси А-А и 1-1 будут вынесены на обноску

Затем устанавливают теодолит в точке Д/10 и анологичным путем выносят две другие оси (Д-Д и 10-10) .

Основные разбивочные работы завершают закреплением осей за пределами будущего котлована, так как при его разработке все габаритные точки будут уничтожены. Для этого в створе основных осей закладывают специальные осевые знаки 1 и теодолитом, установленным в точках А/1 и Д/10 или а/10 и д/1, передают основные оси на знаки, где их фиксируют на металлической пластине крестообразной насечкой. Знаки закладываются в местах, где будет обеспечена их сохранность (конструкция знаков приведена в СниПе 3.01.03-84).

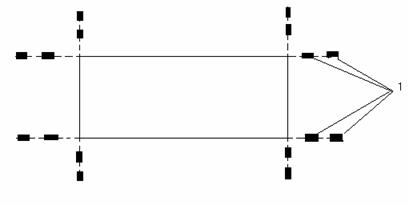

Оси закрепляют по обе стороны от габаритов сооружения не менее, чем двумя знаками (рис.9). Знаки привязывают промерами к местным предметам.

Рис.9

Детальная разбивка по высоте осуществляется от главной высотной основы, составляющей знаки , абсолютные высоты которых определяют проложением нивелирных ходов ІІс ,ІІІс и ІVс классов. От этой основы на строительную площадку передают ввиде нивелирного хода трех высотных реперов. Проектные в район строящегося здания передаются от указанных выше реперов как ранее рассмотренная задача «Вынос точки с заданной отметкой». Величину выносимой отметки задает преподаватель.

4.КОНТРОЛЬ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ

КОНСТРУКЦИЙ.

Выполняется при изготовлении конструкции при поступлении их на строителый объект с целью установления их фактических размеров и имеющих место отклонений. Для измерений используются металлические рулетки, линейки, угольники , теодолит, нивелир, нивелирная рейка.

При контроле геометрических параметров плоских железобетонных конструкций –панелeй, измеряют длину l , ширину(высоту)h , толщину p, длины диагоналий d. При размерах конструкции не привышающих 2 х 6 м плоскостность конструкции определяется относительно вертикальной и горизонтальной плоскостей в 5 точках. В первом случае с помощью теодолита методом бокового нивелирования , во втором с помощью нивелира – геометрическим нивелированием. Определение изгибов проводится предварительно намеченных карандашом точках (рис. 10).

Рис. 10

а) определение изгибовконструкций , установленных вертикально (или с небольшим наклоном).

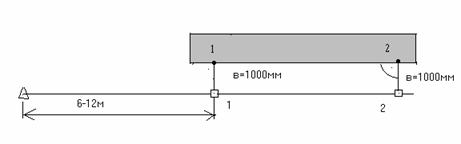

Производится на стенде, монтажной площадке или после монтажа. Вдоль конструкции разбивается линия параллельная боковой грани в нижней части. Для этого неперпендикулярно низу конструкции в точках 1 и 2 (рис. 11) с помощью нивелирной рейки откладываются и закрепляются на колышках гвоздями отрезки равные b=500 или 1000 мм.

Рис. 11

На расстоянии 6-12 метров от точки 1 (или 2) в створе линии устанавливает теодолит и центрируется над продолжением данной линии. Продолжение линии от точки Т разбивается с помощью теодолита, установленного над точкой 2¢и ориентированного натянутой на точку 1¢или с помощью струны, натянутой от точки 2¢через точку 1¢и закрепленной в точке Т. после закрепления створа в точке Т устанавливают теодолит, последовательно центрируют и приводят в рабочее положение (способ приближений). Наводят пересечение сетки на точку 2¢. Изменяя фокусировку трубы проверяют, что бы пересечение сетки находилось на точке 1¢. Если теодолит центрирован в точке Т с ошибкой d, то смещение точки 1 и створа составит d/2. Допускается нестворность не более 1 мм. Если это условие выполняется, устанавливаем рейку перпендикулярно створу (поверхность плиты) в точках 1, 2, 3, 4, 5 и последовательно берем отсчеты пол методике бокового нивелирования ( аі).

Для контроля отсчеты берут при КЛ и КП теодолита. За окончательное принимают среднее значение из двух отсчетов. Затем вычисляют полусуммы (а4+ а5)/2 и (а2+ а4)/2. Если изгиб отсутствует должно соблюдатся равенство

(а4+ а5)/2 = (а2+ а4)/2 = а3

Допускается неравенство в пределах 2 мм (за счет ошибок измерений).

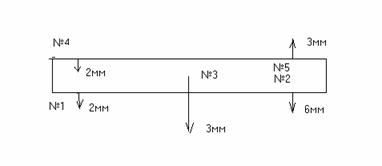

При больших расхождениях вычисляют величины изгибов по формулам аі- а3. данные контроля показывают на исполнительном чертеже (схеме) в масштабе 1:100 (рис. 12) .

Рис. 12

б) определение изгибов конструкции относительно горизонтальной

Маркировка точек производится аналогично ранее рассмотренному способу или в виде сетки квадратов (прямоугольников) со сторонами 1 м, если это предусмотрено проектом. Нивелирование точек производится верным способом (как при нивелировании поверхности по квадратам): а1, а2, а3, а4, а5, …

Для контроля отсчеты берут дважды ( с измерением горизонта инструмента) . допускает расхождение +2 , за окончательное значение принимают среднее из двух отсчетов. Кривизна (изгиб) вычисляется относительно центра тяжести:

(а1- а3); (а2- а3); (а4- а3); (а5 - а3).

Если (а1+ а5) - (а2+ а4) ¹0 имеется изгиб конструкции , при величине более 10 мм конструкция бракуется.

Для повышения точности взятия отсчетов по рейке рекомендуется использовать закрепленную рейке металлическую линейку с миллиметровыми делениями, середина которой должна находится на пересечении сетки нитей. Крепление осуществляется клеющей лентой.

5. ГЕОДЕЗИЧЕСКИЙ КОНТРОЛЬ ПОЛОЖЕНИЯ ВЕРТИКАЛЬНОЙ ОСИ ДЫМОВЫХ ТРУБ В СЛОЖНЫХ УСЛОВИЯХ НАБЛЮДЕНИЙ.

Цель задания:изучить методику геодезического контроля пложения вертикальной оси дымовой трубы в сложных условиях строительства и эксплуатации.

Приборы и принадлежности: теодолит Т5 (Т2), штатив, рейка, буссоль, микрокалькулятор, рабочая тетрадь, журнал измерений.

Геодезический контроль положения вертикальной оси высотных сооружений башенного типа ( дымовые трубы, телебашни, мачты, копры и др.) выполняют из опорных пунктов геодезической сети, создаваемой на строительной площадке. Очень часто опорные пункты оказываются уничтоженными, а создать новую сеть бывает затруднительно, в таких условиях предлагается следующая методика І 1 І геодезического контроля положения вертикальной оси на примере конической дымовой трубы высотой Н=90 метров. (Для учебных целей дается с некоторыми упрощениями).
