Рис. 1. Схемы построен ия проектного угла

При строительстве часто возникает необходимость в построении прямого угла с небольшими сторонами и несколькими требованиями к точности построения. Для этих целей используют рулетку. При построении (рис 1 б) рулетку укладывают в створ линии ВС, совмещают штрих 10 м с вершиной угла Д и по штрихам 0 и 20 м отмечают положение точек В и С. Раствором рулетки 20 м из этих точек делают засечки и получают положение точки А.

Построение прямого угла в стесненных условиях выполняют с использованием свойств «египетского» треугольника с отношением сторон 3:4:5 . Для этого от вершины Д (рис.1 в) по линии ДС откладывают отрезок кратный 4, например 8 м. Затем прикладывают нулевой штрих рулетки к точке Д и закрепляют его, а штрих, кратный сумме 3+5=8, в нашем случае 16 м, прикладывают и удерживают у точки С. После этого натягивают рулетку за штрих кратный 3, т.е. за штрих 6 м, и в месте прогиба отмечают точку А. при этом линия АД будет перпендикулярна линии ДС.

Вертикальный углы, как правило, строятся одним полуприемом. Для этого вычисляют отсчет, соответствующий значению заданного угла n, по формулам:

КП = МО -n, КЛ = n+ МО

Приведя уровня при вертикальном круге в изм-пункт, устанавливают вычисляют отсчет на лимбе. После чего фиксируют проекцию средней горизонтальной нити на местности. Для повышения точности построения угла может быть выполнен полный прием, при этом расстояние между двумя фиксировнными проекциями горизонтальной нити делится поплам.

2. ВЫНОС ТОЧКИ С ПРОЕКТНОЙ ОТМЕТКОЙ.

Вынос точки с проектной отметкой производится нивелиром . вынести проектную отметку – значит отметить в натуре точку В, высота которой НВ над уровнем моря или над условным горизонтом равна заданной.

Установив нивелир примерно по середине между репером А с известной отметкой НА и местом вынесения точки, берут отсчет по рейке а по черной строчке, установленной в точке А. горизонт инструмента вычисляют по формуле ГИ= НА+ а и отняв от него значение проектной отметки Н В , находят отсчет b. После этого рейку, установливают в месте вынесения точки , перемещают по вертикали до тех пор , пока горизонтальная нить сетки нитей не совпадет с отсчетом «b» . В этот момент реечник фиксирует точку В по рейки. Для контроля высоты точки В определяют при другом горизонте инструмента или по красным сторонам реек.

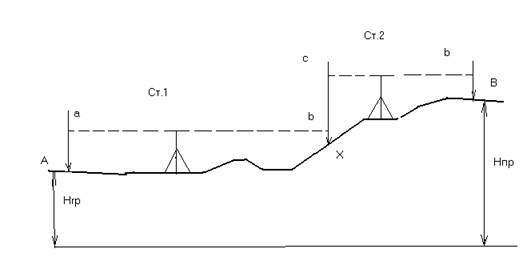

Если разность отметок точек НАи НВбольшая и с общей установки вынести проектную отметку нельзя, то производят вынос с двух или более станций. Последовательность действий в этом случае видна из рис.2.

b= [HRp1+ a+ (c-b)] – Hпр

Рис. 2 Вынос в натуру проектной отметки

3. ИЗУЧЕНИЕ ТЕХНИКИ БЕЗОПАСНОСТИ, ПОЛУЧЕНИЕ ИНСТРУМЕНТОВ, ПРОВЕРКИ И ЮСТИРОВКИ ПРИБОРОВ

Геодезические работы на учебной практике должны выполнятся студентами в полном соответствии с требованиями Методических указаний по каждому виду работ, при обязательном выполнении правил техники безопасности и пожарной охраны и при строгой трудовой дисциплине.

Перед началом работ каждый студент изучает правила техники безопасности и сдает экзамен преподавателю – руководителю практики.

После этого бригада получает необходимые инструменты и оборудование:

1. Теодолит со штативом, буссолью, шпилькой и отвесом.

2. Мерную ленту со шестью шпильками.

3. Рулетку 10-30 метровую.

4. Вешки.

5. Топор.

6. Нивелир со штативом.

7. Нивелирные рейки.

8. Колышки длиной 20-30 см (заготавливаются силами студентов).

Для записей результатов полевых измерений и камеральных работ бригада получает необходимые журналы и бланки.

Перед работой необходимо прокомпарировать мерную ленту и сделать проверки теодолита и нивелира. Результаты проверок и компарирования оформляются в специальной тетради проверок приборов.

4. РЕКОГНОСЦИРОВКА УЧАСТКА. ИЗУЧЕНИЕ ВЫДАННЫХ ПРЕПОДАВАТЕЛЕЙ ДАННЫХ ДЛЯ ВЫНОСА ПРОЕКТА В НАТУРУ. ВЫНОС В НАТУРУ И ЗАКРЕПЛЕНИЕ ОСИ ЗДАНИЯ ПО ПОЛУЧЕННОМУ ЧЕРТЕЖУ.

На строительной площадке к разбивочным относится вынос в красных линий или осей улиц (проездов), главных, основных и вспомогательных осей зданий, сооружений или геодезической строительной сетки, а так же главных осей подземных инженерных сетей.

В основу работы по выносу в натуру основных геометрических элементов входит разработка ППГР.

Перед выносом проекта в натуру устанавливается для этого точность, определяемая техническими условиями разбивки. Например, при выносе красных линий застройки допускается ошибка от + 3 до + 5см, оси бетонных фундаментов выносятся в плане + 10 мм, по высоте 5 мм. Смещение оси колонны относительно разбивочных осей (в нижнем сечении) + 5 мм, это значит, что пролет между двумя колоннами не должен содержать ошибку более + Ö5=7 мм. Тогда при шаге колонн 12 м относительная ошибка должна быть не более

7 1

-------- » --------

12000 1700

Для обеспечения необходимой точности в установке конструкции разбивочные работы следует производить не грубее mr= 0.2d, где d- предельное отклонение конструкции. Следовательно, для разбираемого случая измерение линий потребуется выполнять с относительной ошибкой 1: 3500 – 1: 4000. Этого можно достигнуть при разбивке створа теодолитом или хорошо натянутой стальной проволокой с последующим замером стальной рулеткой.

Само собой разумеется, что работа по выносу проекта в натуру независимо от ее точности, должна быть всегда организована так, а для этого необходим полноценный контроль всех вычислительных и измерительных действий.

Из требований точности подбираются необходимые инструменты и приборы:

1. Теодолит.

2. Рулетка стальная.

3. Колышки деревянные – 5-6 шт.

4. Мерная лента со шпильками.

5. Вехи – 3 шт.

6. Гвозди 5-7 мм – 5-6 шт.

7. Проволоки 1-2 мм 25 и 60 метровые.

8. Инвентарная обноска.

Состав работы

1. Объяснение задания.

2. Аналитический расчет выносимых в натуру элементов.

3. Рекогносцировка участка.

4. Разбивка основной оси.

1. Объяснение задания.

На планах по указанию руководителя практики запроектировать красную линию (ось улицы) и жилой дом, габариты которого взять из альбома типового проекта.

Рис. 3

Красными линиями называют проектные линии, по которых будут вестись новая застройка. Красные линии могут совпадать с линиями существующей застройки улицы, если улица имеет достаточную ширину и не предусмотрено её расширение.

Если проектом планировки предусмотрено расширение улицы или пробивки новой улицы, красные линии не совпадают с линией существующей застройки (обычно подлежащей под снос). На уровне земли подземные детали не должны выступать за красную линию в сторону улицы, поэтому при разбивке с красной линией совмещают цоколь здания.
