ВВЕДЕНИЕ

Учебная полевая практика по инженерной геодезии имеет целью углубить и закрепить теоретические знания, полученные при изучении спецкурса. Студенты на практике должны освоить геодезические приборы настолько, чтобы самостоятельно выполнять необходимые проверки и юстировки, научиться решать основные геодезические задачи на строительной площадке и в процессе инженерной подготовки проекта.

Общее руководство практикой осуществляется заведующим кафедрой инженерной геодезии ДГАСА, руководство академическими группами – преподавателями кафедры.

Сроки проведения практики утверждаются учебным отделом академии.

Для прохождения практики учебные группы разбиваются на бригады по 5-6 человек, которые выбирают бригадира. Бригадир отвечает за учебную дисциплину бригады, своевременный выход в поле и организует камеральные работы. Бригадир ведет табель посещаемости и дневник работ, которые содержит общую характеристику проделанной работы, с указанием выполненной конкретной работы каждым студентом. Дневник проверяется преподавателем и прилагается к общему отчету по практике при сдаче зачета.

Бригадир получает приборы от ст. лаборанта кафедры, следит за их исправным состоянием. Бригада полностью несет материальную ответственность при их утрате.

Студенты, выбывшие из бригады или пропустившие занятия, к зачету по практике не допускаются. Переход их одной бригады в другую не разрешается. Руководитель практики ежедневно ведет учет посещаемости студентов.

Программа учебной геодезической практики

Программа учебной геодезической практики включает :

Первый день

Второй день

Третий день

Четвертый день

Пятый день

Шестой день

1. ПОСТРОЕНИЕ НА МЕСТНОСТИ ПРОЕКТНОГО УГЛА

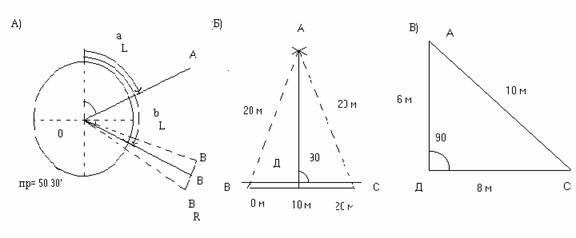

При построении на местности проектного угла должна быть закреплена вершина О и начальное направление ОА (см. рис. 1 а). Требуемый штрих закрепить на местности точку В, чтобы угол АОВ имел проектное значение b.

На точке А устанавливают вешку, в точке О – теодолит и приводят его в рабочее положение. При закрепленном лимбе берут по горизонтальному кругу отсчет аLна точку А при КЛ. по формуле bL= аL+ bвычисляют проектный отсчет и поворотом алидады устанавливают его на горизонтальном круге. По вертикальной нити зрительной трубы на местности закрепляют точку ВL. Анологичные действия выполняют при КП, берут отсчетаR, вычисляют проектный отсчет bК= QR+ b и получают на местности точку ВR. Отрезок ВLВRделят пополам и находят определенную точку В.

При построении угла с повышенной точностью сначала строят его при одном положении вертикального круга и фиксируют точку ВL. Затем отложенный угол измеряют несколькими приемами вычисляют среднее его значение. Взяв разность между заданным углом и измеренным, получают поправку Db. зная по проекту расстояние ОВ, вычисляют линейную поправку Х.

Х = (ОВ * Db²)/ r²

Отложив на местности точки перпендикулярно линии ОВL величину Х, фиксируют точку В. Угол АОВ и будет равен заданному углу b.
