В случае потери натяга разрешается его восстанавливать нанесением плен­ки эластомера ГЭН-150(В) на затылоч­ную часть нерабочих вкладышей.

Вкладыши, имеющие выкрашива­ние баббита менее чем на 10 % поверхности, восстанавливают наплавкой оловом или свинцовистым припоем в такой последовательности. Поврежден­ную поверхность баббитовой заливки зачищают шабером, обезжиривают го­рячим 10 %-ным водным раствором ка­устической соды и промывают в горя­чей (70—80 °С), а затем в холодной воде. Поврежденную поверхность лудят, протирают чистой салфеткой и наносят на нее слой чистого олова или свинцовистого припоя. После этого на­плавленное место обрабатывают шабером заподлицо с основным слоем баббитовой заливки. Окончательную при­шабровку производят по краске по эта­лону или по шейке коленчатого вала. После шабровки на 1 см² баббитовой заливки должно приходиться не менее двух пятен от краски. После шабровки и заглаживания гладилкой разностенность вкладышей в любой точке рабо­чей поверхности должна быть не более 0,02 мм. Отремонтированные вклады­ши применяют только в качестве нера­бочих.

При ремонте опорно-упорных вкла­дышей выполняют операции, указанные выше и дополнительно проверяют состояние упорных выступов. При из­ломе упорных выступов или увеличен­ном зазоре между буртами упорного вкладыша и боковыми поверхностями постелей блока и крышки вкладышей вкладыши подлежат замене.

Износ буртов вкладышей, опреде­ляемый при разборке подшипников по разбегу коленчатого вала, устраняют наплавкой боковых поверхностей буртов оловом или баббитом Б83. Наплав­ленные поверхности обрабатывают на станке до необходимой ширины вкла­дышей, обеспечивающей продольный разбег коленчатого вала в упорном подшипнике 0,12—0,50 мм. При этом площадь прилегания торцов вклады­шей к соответствующим поверхностям коленчатого вала должна быть не менее 60 % этих поверхностей. Бурты вкладышей одного подшипника долж­ны отличаться по толщине не более чем на 0,02 мм.

Ремонт крышек коренных подшип­ников начинают с их протирки и ос­мотра. Дребезжащий звук при легком обстукивании молотком указывает на наличие трещин в крышке. Такая крышка подлежит замене. Допускается оставлять без исправления крышки, имеющие не более пяти поперечных рисок глубиной до 1 мм и шириной до 2 мм, а также задир глубиной до 2 мм. При помощи специального эталона выявляют коробление крышки. Прилегание крышки к эталону, проверяемое по окраске должно быть равномерным, площадь прилегания должна составлять не менее 75 % поверхности постели крышки. Незначительное коробление устраняют шабровкой постели, а если это невозможно, крышку заменяют.

При помощи щупа и эталона контролируют овальность и конусность крышки, которые должны быть не более 0,05 мм. Если овальность и конусность более 0,05 мм, но не более 0,10 мм, постель крышки подшабривают. Если же они превышают 0,10 мм, то разрешается крышку сторцевать в плоскости разъема на необходимую ве­личину, а постель крышки подшабрить так, чтобы при проверке по краске пло­щадь прилегания была не менее 75 % поверхности постели.

Плотность посадки крышки в блоке цилиндров при разборке определяют путем обмера. Крышка подшипника должна сидеть на каблучках блока ци­линдров по наружному размеру 382 мм (размер "382") с натягом 0,03—0,10 мм, а по внутреннему размеру 62 мм (раз­мер "62") — с натягом 0,01—0,04 мм. При необходимости плотность посадки крышки восстанавливают электродуго­вой наплавкой (с соблюдением усло­вий, предотвращающих коробление крышки) с последующей обработкой и подгонкой по каблучкам блока ци­линдров.

При замене крышек их подгоняют по блоку индивидуально, а гнезда под­шипников растачивают с одной уста­новки. При подгонке, являющейся от­ветственной и трудоемкой операцией, демонтируют коленчатый вал и все вкладыши коренных подшипников, а в гнезда подшипников укладывают фальшвал длиной на три опоры, диаметром 242_о,озмм. Первоначально проверяют места соединения блока с крышкой при помощи приспособления (рис. 5). За исходную принимают поверхность Б обоих замков постели. Прилегание к ней проверяют по краске, оно должно быть равномерным и занимать не менее 80 % площади. При необходимости производят шабровку поверхности Б. Непараллельность поверхностей А и В определяют измерением микрометром каждого замка блока по размеру "62" со стороны генератора и со стороны отсека управления. Разность двух заме­ров не должна превышать 0,01 мм. Для проверки неперпендикулярности по­верхности В к поверхности Б вплотную к ней на блок устанавливают угольник 5 и щупом измеряют зазор между по­верхностью Б и угольником. Так же проверяют неперпендикулярность по­верхности А. Измеренный щупом зазор, показывающий неперпендику­лярность, должен быть не более 0,03 мм на длине 60 мм.

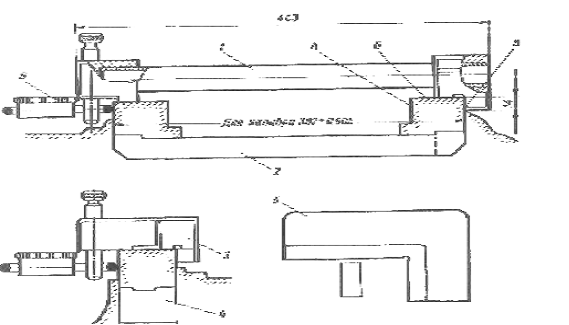

Рис. 5. Приспособление для проверки места соединения блока с крышкой:

1 — приспособление для измерения фактического размера "382"; 2 — контрольный калибр на размер 382 мм; 3 — приспособление для измерения фактического размера "62"; 4 — калибр на размер 62 мм; 5 — угольник; 6 — индикатор.

Для калибра 62 ±0,005

Выявленные при проверке отклонения от указанных допусков непараллельности и неперпендикулярности устраняют шабровкой только поверхностей А и В, не нарушая поверхности Б.

С помощью приспособлений 1 и 3 измеряют фактические размеры "382" и "62" блока. Перед измерением стрелку индикатора 6" устанавливают с натягом на "О" соответственно по калибрам 2 и 4. Подгонку крышки по замкам начи­нают с поверхности В для обеспечения требуемого натяга 0,03—0,10 мм по фактическому размеру "382" блока. После этого обрабатывают поверх­ность А так, чтобы по размеру "62" каждого замка был обеспечен натяг 0,01—0,04 мм. После подгонки крышки по замкам ее закрепляют и проверяют свободность вращения технологическо­го вала (фальшвала) в гнездах подшип­ников. Зазор между крышкой и техно­логическим валом не должен превы­шать 0,03 мм на дуге 90°. При большем зазоре производят торцовку крышки в плоскости разъема.

На вновь устанавливаемую крышку переносят клейма и метки, которые имелись на замененной крышке, которое должно быть не менее 75 %. Затем производят затяжку гаек в определенной последователь­ности.

Шейки коленчатого вала протира­ют чистой салфеткой и подвергают тщательному осмотру. Допускается ос­тавлять на поверхности коренных и шатунных шеек до двух забоин общей площадью 200 мм". Площадь одной из забоин не должна превышать 100 мм", а глубина — 2 мм. Острые кромки и края забоин необходимо закруглить и заполировать. На поверхности шеек допускаются круговые риски глубиной до 0,1 мм.

Шейки коленчатого вала проверя­ют ультразвуковым дефектоскопом. Коленчатые валы, имеющие трещины любого размера, независимо от места их расположения подлежат замене. Ра­диальный износ шеек замеряют микро­метрической скобой в восьми точках через каждые 45°. Овальность шеек оп­ределяют по результатам тех же заме­ров, произведенных в вертикальной и горизонтальной плоскостях. Оваль­ность шеек коленчатого вала не должна превышать 0,06 мм. Результаты измере­ний записывают в карту измерений.
