"Провисание вала" проверяют путем измерения щупом зазора между шейками нижнего коленчатого вала и рабочими вкладышами у 1—7-й опор. Измерение производят в вертикальной плоскости, при этом шатунная шейка должна находиться в положении, соответствующем внутренней мертвой точке. Зазор между рабочим (крышеч­ным) вкладышем и шейкой коленчато­го вала допускается не более 0,05 мм. Для 8—10-й опор нижнего коленчатого вала этот зазор лимитируется суммар­ным зазором "на масло"; кроме того, необходимо, чтобы между нерабочими (блочными) вкладышами и коренными шейками нижнего вала этих опор зазор составлял не менее 0,03 мм.

Разборка коренных под­шипников верхнего колен­чатого вала. После снятия кры­шек люков и трубок производят допол­нительную разборку карданного вала привода редуктора охлаждения тягово­го генератора и демонтаж торсионного вала. Затем при помощи специального электропривода валоповоротного ме­ханизма поворачивают валы дизеля так, чтобы 2-я и 9-я шатунные шейки верхнего коленчатого вала оказались и верхнем положении. На торцах спарен­ных шестерен краской наносят метки их взаимного расположения для сохра­нения установленной регулировки ди­зеля. Эти метки ставятся: на шестерне коленчатого вала и спаренных с ней двух промежуточных шестернях приво­да распределительных валов топливных насосов с одновременной надпи­сью буквы В (вал); на спаренных шес­тернях кулачковых распределительных валов топливных насосов и промежу­точных шестернях с надписью буквы П (привод); на спаренных шестернях верхнего коленчатого вала и верхнего вала вертикальной передачи; на спа­ренных шестернях нижнего коленчато­го вала и нижнего вала вертикальной передачи.

Предварительно отвернув гайки, снимают крышку упорного подшипни­ка вместе с вкладышем. Выпрессовку вкладыша из постели блока производят с помощью специального приспособле­ния (рис. 3), изготовленного из брон­зы и устанавливаемого в сверление ко­ленчатого вала так, чтобы головка при­способления не касалась поверхности постели вкладыша в блоке цилиндров. Поворачивая коленчатый вал при помощи валоповоротного механизма, вы­водят вкладыш из постели.

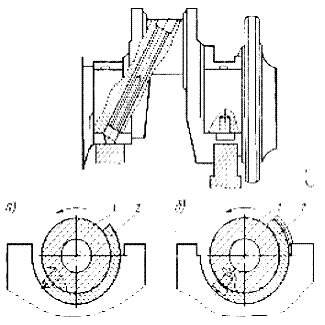

Рис. 3. Приспособление для выпрессовки опорного (а) и упорного (б) блочных вклады­шей: 1 — вал; 2 — приспособление

Затем снимают крышки опорных подшипников вместе с вкладышами. Для отворачивания гаек крепления крышек подшипников используют пневмогайковерт или специальные ключи с двенадцатигранным зевом (рис.

4) Крепежные детали подшип­ников (болт—гайка, шпилька—гайка) спарены и имеют метки окончательной затяжки в виде рисок или кернов. Чтобы не перепутать детали этих пар, снятые болты или шпильки хра­нят вместе с навернутыми на них гай­ками.

Для снятия крышек шатунов верх­него коленчатого вала укрепляют на шатуне трос подъемного приспособле­ния, отворачивают гайки и вынимают шатунные болты, снимают крышку подшипника с вкладышем и опускают поршень с шатуном в цилиндр. Для того чтобы поршень с шатуном не могли упасть в цилиндр, их выставля­ют на опорном стержне.

После этого коленчатый вал поворачивают так, чтобы его 2-я и 9-я шатунные шейки оказались в верхнем положении, и, зачалив вал за эти шейки снимают его с дизеля и укладывают на стеллаж. Для предохранения от повреждения и загрязнения предваритель­но каждую шейку вала закрывают бре­зентовым чехлом. Вкладыши опорных подшипников вынимают из постелей блока и укладывают на стеллаж. Все детали коренных подшипников, снятые с дизеля, промывают в ванне с кероси­ном и продувают сжатым воздухом. Измеряют толщину всех вкладышей с точностью до 0,01 мм и записывают в карту измерений. Измерение толщины вкладышей производят микрометром со сферической пяткой в средней части с двух сторон по одной образующей на расстоянии 20 мм от боковых поверх­ностей, а для упорных подшипников — на расстоянии 30 мм от торцов.

Аналогично производят разборку и обмер подшипников нижнего коленча­того вала.

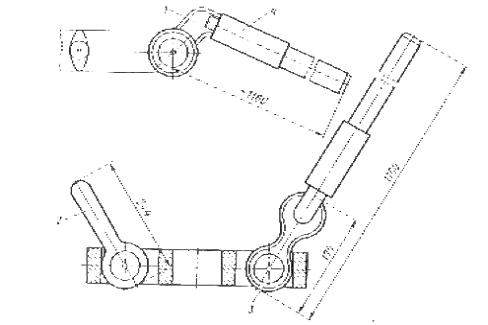

Рис. 4. Ключи для разборки и сборки коренных подшипников:

1 — ключ для силовой затяжки гаек коренных подшипников верхнего коленчатого вала; 2 — ключ для предварительного заворачивания гаек коренных подшипников; 3 — ключ для силовой затяжки гаек коренных подшипников нижнего коленчатого вала; 4 — труба

Демонтированные болты, гайки и шпильки подвергают тщательному осмотру. При наличии сорванной резьбы, крупных забоин на ней, волосовин или плен болты и шпильки заменяют ком­плектно вместе с гайками. Болты креп­ления крышек подшипников нижнего коленчатого вала проверяют магнит­ным дефектоскопом и в случае обнару­жения трещин заменяют вместе с гайками. Смятую опорную поверхность гайки зачищают шабером и проверяют ее прилегание к крышке по краске. При затяжке болтов или шпилек допускают­ся не более двух разрывов отпечатка по окружности длиной не более 3 мм каж­дый. В случае зачистки опорных по­верхностей гаек, болтов или крышек подшипников метки окончательной за­тяжки ставят заново.

Демонтированные или новые вкла­дыши коренных подшипников опускают на 3—5 мин в масло, нагретое до температуры 50—80 °С, затем протира­ют насухо чистой безворсовой салфет­кой и покрывают меловым раствором. После высыхания раствора вкладыш обстукивают деревянным молотком по тыльной части. Дребезжащий звук ука­зывает на отставание баббита, а потем­нение мела из-за выступившего мас­ла — на наличие трещин.

Вкладыши подлежат замене при: наличии трещин в бронзе независимо от места расположения; отслаивании баббитовой заливки, коррозии рабочей части, независимо от величины участ­ка, коррозии нерабочей части, затро­нувшей более 20 % ее поверхности, выкрашивании более 5 % баббитовой заливки; наличии круговых задиров на поверхности баббитовой заливки глу­биной более 0,5 мм и шириной более 3 мм; повышенном зазоре "на масло". Вкладыши, не имеющие вышеуказанных дефектов, обмеряют при помощи микрометра.

Натяг вкладышей подшипников коленчатого вала проверяют по возвышению над постелью. О потере вкладышем натяга можно судить по внешним признакам. К числу таких признаков относят гладкую без следов механичес­кой обработки поверхность торцов в плоскости разъема, наличие у кромок торцов мелких острых заусенцев, а также искажение формы отверстий под штифт.

Натяг вкладышей проверяют на стенде, а если его в депо нет, — непо­средственно в собственных подшипни­ковых гнездах, т. е. в корпусе коренного подшипника дизеля. Для этой цели вкладыши устанавливают в постель. Между крышкой и постелью блока ста­вят металлические прокладки одина­ковой толщины (обычно из фольги) с прорезью для прохода болта или шпильки. Суммарная толщина двух прокладок должна равняться мини­мально допустимому натягу вклады­шей — 0,16 мм. Заворачивают гайки крепления крышки подшипника до меток окончательной затяжки. Натяг вкладышей считается достаточным, если при постукивании медным молот­ком по торцу не происходит продоль­ное перемещение вкладыша относи­тельно постели, и, кроме того, щуп тол­щиной 0,03 мм не проходит в плоскости разъема вкладышей и корпуса подшип­ника. Щуп может входить между вкла­дышами и постелями корпуса подшип­ника на глубину не более 15 мм.
