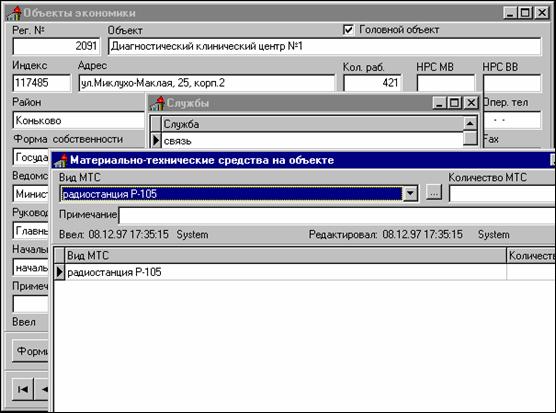

Рисунок 7.8. Материально-технические средства на объекте

Кнопка «Обучаемые» выводит форму о обучаемых в УМЦ на текущем объекте.

7.13.2. Форма ввода учащихся в УМЦ

Данная форма ведет таблицу обучаемых на УМЦ (Рис 7.9). Поля «прошлая дата обучения» и «следующая дата обучения» связаны интервалом в три года, т.е. если поле «следующая дата» пустое, а в поле «прошлая дата обучения» вводится новое число, то происходит автоматическая корректировка поля «следующая дата».

Для удобства ввода даты создана форма «Выбор даты» (Рис7.10). Правые верхние кнопки отвечают за выбор месяца, а левые верхние кнопки отвечают за выбор года.

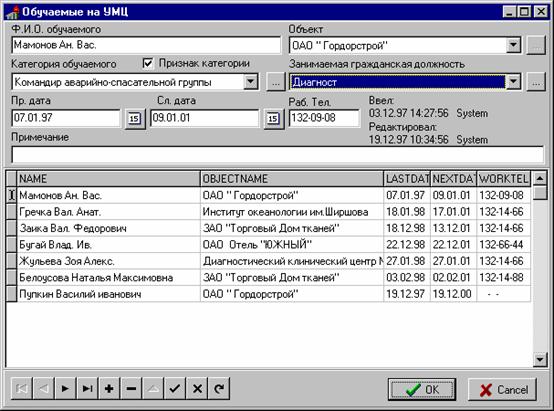

Рисунок 7.9. Обучаемые на УМЦ

В форме выбора категории обучаемых существует возможность ввода тем обучения для данной категории с указанием времени обучения. Категории обучаемых подразделяются на две группы: командиры формирований и другие, соответственно в главной форме по вводу обучаемых есть флажок «признак категории».

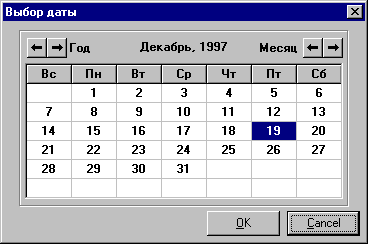

Рисунок 7.10 Выбор даты

7.13.3. Форма отчетов (управления)

Одна из самых главных форм - эта форма отчетов, которая позволяет выбрать любые данные, практически по любым критериям, из базы данных. (Рис 7.11).

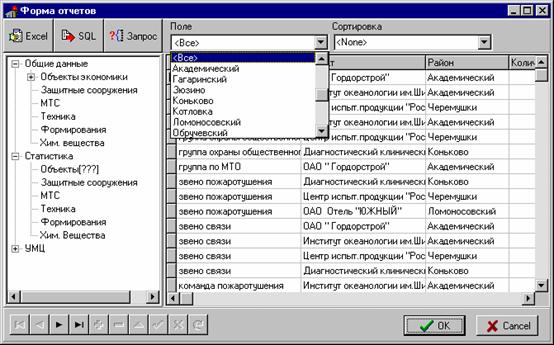

Рисунок 7.11. Форма отчетов программы

Данная форма состоит из двух основных элементов: дерева отчетов и сетки вывода запроса. Для удобства поиска данных предусмотрен выпадающий список «Поле» который ограничивает запрос выбранным параметром. Так же предусмотрена сортировка по любым полям таблицы. Данные два поля позволяют создавать с помощью одного запроса комбинацию запросов по выбранным критериям.

В виду того, что не всегда можно предугадать нужные запросы пользователя в форме «отчеты» можно вызвать редактор SQL запроса, который позволяет ввести любой запрос в буфер SQL (в буфер можно ввести файл c готовым SQL , так же набранный SQL из буфера можно сохранить в файл) . Алгоритм работы с формой отчетов представлен соответствующих четырех плакатах.

В случае если SQL запрос содержит выборку в каком-либо временном промежутке, то автоматически подключаются второстепенные органы управления по работе с датами (Рис 7.12)

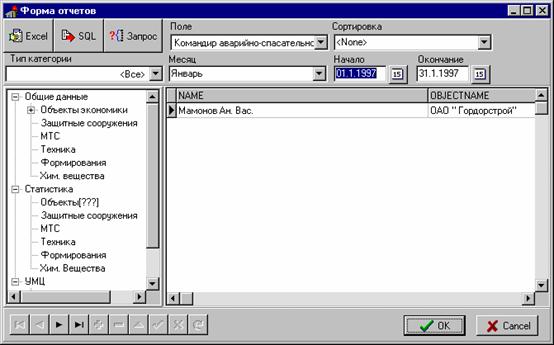

Рисунок 7.12. Форма отчетов программы (работа с запросами содержащими даты).

Одна из особенностей этой формы: если запрос связан с объектами, то двойной щелчок по сетке приводи полную информацию о текущем объекте. Такая же особенность и с обучающимся на УМЦ.

Кнопка «Excel» позволяет вызвать форму экспорта данных в Excel. На рисунке 7.13. показан экспорт данных в Excel.

7.14. Экспорт в Excel

Существует множество способов и программ, которые позволяют создавать отчетные документы. Но, как правило, отчеты полученные стандартными способами или специальными программами не позволяют гибко менять структуру отчета , а тем более редактировать его. При решении проблемы с отчетными документами был выбран стандартный табличный - процессор Excel, как наиболее гибкая программа для работы с отчетными документами. Excel не имеет никаких стандартных функций для взаимодействия Delphi-приложениями. Единственная возможность к доступу ячейкам Excel и к его командам это использование DDE Windows.

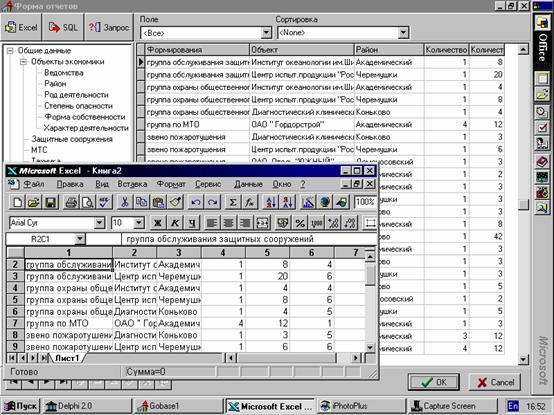

Рисунок 7.13 Экспорт отчета в Excel

Динамический обмен данными (DDE) обеспечивает коммуникационную основу для программ Windows, которая позволяет открыть диалог между приложениями клиента и сервера. Диалог DDE - это связь между взаимодей­ствующими программами, которая инициируется, а затем закрывается. Для того чтобы DDE-диалог мог происходить, обе программы должны быть запущены.

Программа, которая инициирует диалог и получает содействие другой программы, называется клиентом. Программа, которая обеспечивает содействие клиенту, называется сервером.

DDE-взаимодействие имеет темы (Topics), или категории, которые полностью зависят от приложения. Наиболее распространенный пример темы это имя файла. Другие темы могут включать понятие system, которое используют приложения Microsoft, когда нужно запросить через DDE информацию относительно того, какие форматы Clipbord поддерживаются. В данном случае Topic используется для доступа к листу Excel.

Данные, которые во время диалога перемещаются туда и обратно, называются элементом (item). В данном случае элемент является спецификация рядов/колонок диапазона листа Excel.

Примечание: Из руководства по пользованию DDE: К сожалению, нет никакой систематической возможности найти, какие темы поддерживает приложение. Ваше приложение должно знать заранее, какие темы поддерживает приложение-сервер.

Исходя из прочитанной литературы в электронных сетях были установлены основные команды по работе с Excel:

FORMAT(«строка», «r<координата по вертекали>c<координата по горизонтали>») - вывод строки в ячейку.

READY – готовность Excel. А так же благодаря исследовательским работам в этом направлении удалось вывести алгоритм поиска Excel. (поиск происходит по реестру Windows).

Алгоритм вывода данных в Excel представлен на плакатах 1-2

7.15. Требования к аппаратуре и программным средствам

1. IBM PC XT/AT совместимый компьютер;

2. Windows 95 или Windows NT любой версии;

3. 5000Kb свободного пространства на диске;

4. Не менее 8 Mb оперативной памяти

5. При использовании отчетов необходим Microsoft Excel

6. База данных Oracle v7.2 или выше

7.16. Установка программы

Программа установки находится на первой установочной дискете (всего три диска формата 1.44). Запустите с установочной дискеты программу SETUP.EXE и укажите тип установки (Полная, выборочная или минимальная); укажите путь для установки программы, далее программа установки автоматически установит программу.

Для корректной работы программы должна быть установлена ЛВС со стандартным IPX или IP протоколом и с сервер базы данных Oracle не ниже 7.2 версии.

8. ОРГАНИЗАЦИОННО-ЭКОНОМИЧЕСКИЙ РАЗДЕЛ

8.1. Введение

Для наиболее эффективной работы штаба по делам ГО и ЧС

необходимо иметь программу (базу данных), содержащую информацию об объектах экономики округа или города, для возможности оперативного реагирования в случаи возникающих чрезвычайных ситуаций.

Для оценки возможной чрезвычайной ситуации офицеры управления и другие ответственные лица должны постоянно иметь свежую и достоверную информацию об объекте, на котором может произойти ЧС. Возникает необходимость организации управления и создания базы данных таким образом, чтобы обеспечить быстроту и надежность получения различных данных для наиболее четко слаженной работы штаба.
