Получение качественного изображения среза тела человека на любом уровне стало возможным после разработки в 1976-1977 гг. компьютерных томографов III поколения. Принципиальное отличие их заключалось в том,что было исключено поступательное движение системы трубка-детекторы, увеличены диаметр зоны исследования до 50-70 см и первичная матрица компьютера (фирмы "Дженерал Электрик", "Пикер", "Сименс", "Тошиба", "ЦЖР"). Это привело к тому, что одну томограмму стало возможным получить за 3-5 с при обороте системы трубка-детекторы на 360o. Качество изображения значительно улучшилось и стало возможным обследование внутренних органов.

С 1979 г. некоторые ведущие фирмы начали выпускать компьютерные томографы IV поколения. Детекторы (1100-1200 шт.) в этих аппаратах расположены по кольцу и не вращаются. Движется только рентгеновская трубка, что позволяет уменьшить время получения томограммы до 1-1,5 с при повороте трубки на 360o. Это, а также сбор информации под разными углами увеличивает объем получаемых сведений при уменьшении затрат времени на томограмму.

В 1986 г. произошел качественный скачок в аппаратостроении для рентгеновской компьютерной томографии. Фирмой "Иматрон" выпущен компь-ютерный томограф V поколения, работающий в реальном масштабе времени. В 1988 г. компьютерный томограф "Иматрон" куплен фирмой "Пикер" (США) и теперь он называется "Фастрек".

Учитывая заинтересованность клиник в приобретении компьютерных томографов, с 1986 г. определилось направление по выпуску "дешевых" компактных систем для поликлиник и небольших больниц (М250,"Меди- тек";2000Т,"Шимадзу";СТ МАХ,"Дженерал Электрик"). Обладая некоторыми ограничениями, связанными с числом детекторов или временем и объемом собираемой информации, эти аппараты позволяют выполнять 75-95% (в за-висимости от вида органа) исследований, доступных "большим" компьютер-ным томографам. [№ 2, стр. 8-10]

ФИЗИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ОСНОВЫ ТОМОГРАФИИ

Принципы образования послойного изображения

При выполнении обычной рентгенограммы три компонента - пленка, объект и рентгеновская трубка - остаются в покое. Томографический эффект можно получить при следующих комбинациях: 1) неподвижный объект и движущиеся источник (рентгеновская трубка) и приемник (рентгенографическая пленка, селеновая пластина, кристаллический детектор и т.п.) излучения; 2) неподвижный источник излучения и движущиеся объект и приемник излучения; 3) неподвижный приемник излучения и движущиеся объект и источник излучения. Наиболее распространены томографы с синхронным перемещением трубки и пленки в противоположных направлениях при

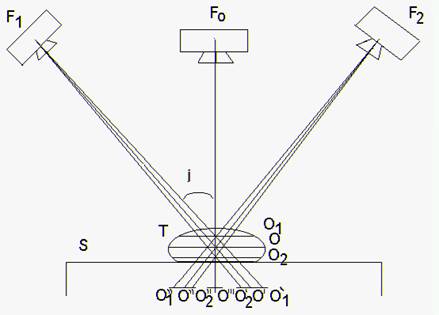

Рис.1 Принцип образования послойного изображения.

F0,F1,F2-нулевое,исходное и конечное положение фокуса рентгеновской трубки; j-1/2 угла поворота трубки; S-поверхность стола; Т-объект исследования; О-точка выделяемого слоя; О1, О2-точки, находящиеся выше и ниже выделяемого слоя; О`, О``-проекции точки О на пленке при исходном и конечном положениях фокуса рентгеновской трубки; О1`, O1``-проекции точки О1 на пленке при тех же положениях фокуса трубки; О2`, О2``-проекции точки О2 при тех же положениях фокуса трубки; О```-проекции всех точек на пленке при нулевом положении рентгеновской трубки.

неподвижном объекте исследования. Рентгеновский излучатель и кассето-держатель с приемником излучения (рентгеновская пленка, селеновая пластина) соединяют жестко с помощью металлического рычага. Ось вращения рычага (перемещения трубки и пленки) находится над уровнем стола и ее можно произвольно перемещать.

Как показано на рис.1, при перемещении трубки из положения F1 в положение F2, проекция точки О, которая соответствует оси вращения рычага, будет постоянно находиться в одном и том же месте пленки. Проекция точки О неподвижна относительно пленки и, следовательно, ее изображение будет четким. Проекции точек О1 и О2,находящиеся вне выделяемого слоя, с перемещением трубки и пленки меняют свое положение на пленке и, следовательно, их изображение будет нечетким, размазанным.Доказано, что геометрическим местом точек, проекции которых при движении системы неподвижны относительно пленки, является плоскость, параллельная плоскости пленки и проходящая через ось окончания системы. На томограмме, таким образом, будут четкими изображения всех точек, находящихся в плоскости на уровне оси вращения системы, то есть в выделяемом томографическом слое.

На рисунке показано перемещение трубки и пленки по траектории прямая-прямая, то есть по параллельным прямолинейным направляющим. Такие томографы, имеющие самую простую конструкцию, получили наибольшее распространение. В томографах с траекториями дуга-дуга, дуга-прямая геометрическим местом точек, проекции которых при движении системы неподвижны относительно пленки, является плоскость, параллельные плос-кости пленки и проходящая через ось качания системы; выделяется слой также плоской формы. Из-за более сложной конструкции эти томографы получили меньшее распространение.

Описанные выше аппараты относятся к линейным томографам (с линейными траекториями), так как проекции траекторий движения системы трубка-пленка на выделяемую плоскость имеют вид прямой линии, а тени размазывания имеют прямолинейную форму.

За угол поворота (качания) трубки 2j в таких томографах принимают угол ее поворота из одного крайнего положения в другое; перемещение трубки от нулевого положения равно j.

В томографах с нелинейным размазыванием перемещение системы трубка - пленка происходит по криволинейным траекториям - кругу, эллипсу, гипоциклоиде, спирали. При этом отношение расстояний фокус трубки - центр вращения и центр вращения - пленка сохраняется постоянным. И в этих случаях доказано, что геометрическим местом точек, проекции которых при движении системы неподвижны относительно пленки, является плоскость, параллельная плоскости пленки и проходящая через ось качания системы. Размазывание изображения точек объекта, лежащих вне выделяемой плоскости, происходит по соответствующим кривым траекториям движения системы. Размазываемые изображения повторяют на пленке траекторию перемещения фокуса рентгеновской трубки.

При симультанной (многослойной) томографии в один прием (одно пе-ремещение трубки и пленки в противоположных направлениях) получают несколько томограмм благодаря расположению в одной кассете нескольких пленок, расположенных на некотором расстоянии друг от друга. Проекция изображения первого слоя, находящегося на оси вращения системы (изб-ранной высоте слоя), получается на верхней пленке. Геометрически доказано, что на последующих пленках получают свое изображение нижележащие параллельные к оси движения системы слои, расстояния между которыми примерно равны расстояниям между пленками.Основным недостатком продольной томографии является то, что расплывчатые изображения выше- и нижележащих плоскостей с нежелательной информацией уменьшают естественную контрастность. Вследствии этого восприятие в выделяемом слое тканей с невысокой контрастностью ухудшается.
