Использование Управляющей палитры

Управляющая палитра представляет собой альтернативный инструмент, позволяющий избежать манипулирования объектами вручную. В Управляющую палитру можно вводить точные числовые значения, что позволит очень аккуратно работать с графическими и текстовыми объектами и выполнять несколько преобразований одновременно, не переходя от одного инструмента к другому и не используя команды меню.

Управляющая палитра может быть также использована как вспомогательное средство при ручной работе, так как в ней оперативно отображается основная информация о выделенном объекте, в том числе его координаты, размеры, угол поворота и пр.

При выделении объекта Управляющая палитра автоматически переключается в режим Объект

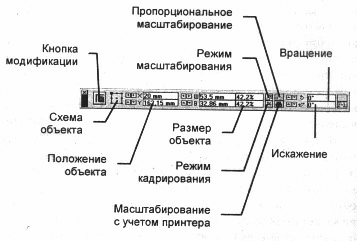

В режиме Объект Управляющая палитра содержит следующие элементы управления:

n Кнопка модификации - фиксирует изменения объекта, внесенные путем ввода числовых значений;

n Схема объекта - в упрощенной форме представляет редактируемый объект. Активная точка определяет, относительно какой стороны или угла объекта будет выполнена модификация;

n Положение объекта - координаты отображают положение активной точки объекта в выбранной системе координат полосы;

n Размер объекта - отображает ширину (Ш) и высоту (В) выделенного объекта или длину линии (Д). Шаг настройки равен 0,01 дюйма;

n Масштаб объекта - коэффициент масштабирования объекта;

n Режим масштабирования - если данная кнопка нажата (положение по умолчанию), Управляющая палитра работает в режиме масштабирования;

n Режим кадрирования - используется для перехода из режима масштабирования в режим кадрирования;

n Пропорциональное масштабирование - щелчок по данной кнопке позволяет выполнить пропорциональное масштабирование выделенного объекта, введя только одно новое значение в поле Масштаб объекта или Размер объекта - второе значение будет изменено автоматически;

n Масштабирование с учетом разрешающей способности принтера - позволяет выполнять дискретное масштабирование импортированных 1 -битных изображений таким образом, чтобы привести их размеры в соответствие с разрешающей способностью принтера, заданного в диалоговом окне Параметры документа;

n Вращение и наклон объекта - верхнее поле позволяет осуществлять поворот выделенного объекта на заданный угол относительно активной точки. Положительные значения обеспечивают поворот против часовой стрелки, а отрицательные - по часовой стрелке. Шаг настройки равен 0,1°. Нижнее поле позволяет осуществлять наклон выделенного объекта на угол в диапазоне от -85° до +85° относительно активной точки. Шаг настройки равен 0,1°;

n Зеркальное отражение объекта по горизонтали - зеркально отражает объект по горизонтали;

n Зеркальное отражение объекта по вертикали - зеркально отражает объект по вертикали.

Результат многих задач, выполняемых с помощью Управляющей палитры, в значительной степени зависит от того, где будет задана активная точка. Активная точка может располагаться на боковой стороне, в углу или в центре объекта.

Чтобы задать активную точку, необходимо выделить объект и щелкнуть мышью на одном из его маркеров либо на соответствующей точке схемы. Заданная точка станет активной для всех выделяемых объектов до тех пор, пока не будет определена новая.

Активная точка может использоваться двумя способами:

¨ Если она имеет квадратную форму , то соответствующий ограничитель выделенного объекта останется неподвижным, и все модификации будут выполняться за счет перемещения противоположного ограничителя;

¨ Если она имеет форму двуглавой или четырехглавой (в центре объекта) стрелки ,то все модификации будут выполняться за счет перемещения ограничителя, соответствующего выделенной точке.

Переключение с одной формы на другую осуществляется щелчком мыши на активной точке. Если активизировать на схеме центральную точку, то в обоих случаях преобразования будут выполняться одинаково.

Разрешающая способность принтера весьма существенно отличается от разрешающей способности экрана монитора, поэтому в результате масштабирования монохромное битовое изображение может стать менее четким, несмотря на то, что на экране разница будет практически незаметна. Для изображения этого типа Page Maker может самостоятельно рассчитать коэффициенты масштабирования таким образом, чтобы они обеспечивали наилучшее качество печати. Настройка коэффициентов выполняется на основе разрешения, заданного в диалоговом окне Параметры документа.

Чтобы выполнить изменение размеров 1-битных изображений с учетом разрешающей способности принтера, следует во время масштабирования удерживать клавишу Ctrl. Чтобы сохранить исходные пропорции изображения, нужно удерживать клавиши Ctrl+Shift. Данная

процедура приводит к тому, что размеры изображения наилучшим образом настраиваются на разрешающую способность целевого принтера.

Использование слоев

Еще одним средством, помогающим организовать объекты на полосе, которыми обладает Page Maker 6.52, являются слои. Слои дают возможность создавать и редактировать отдельные объекты публикации независимо от других объектов.

Для работы со слоями используется палитра Слои, которую можно активизировать, выбрав команду Окно|Показать слои.

Палитра Слои дает возможность полностью контролировать слои в публикации. По умолчанию в публикации присутствует один слой, который называется Базовым. Все объекты размещаются на этом слое. Если требуется создать новый слой, необходимо вызвать палитру Слои и щелкнуть по кнопке создания нового слоя.

Значок глаза слева от имени слоя в палитре Слои означает, что расположенные на нем объекты видимы. Если их требуется временно спрятать, нужно щелкнуть мышью по значку глаза.

Значок перечеркнутого карандаша говорит о том, сто слой защищен от редактирования. Чтобы изменить расположение объектов, размещенных на данном слое, или внести какие-либо изменения, следует снять этот флажок. Активный слой показан в палитре Слои выделением и значком карандаша. Чтобы удалить слой нужно перетащить его на пиктограмму корзины в правом нижнем углу палитры Слои. Также можно выбрать команду Удалить слой из меню палитры Слои. Чтобы удалить пустые слои, можно выбрать из меню палитры Слои команду Удалить пустые слои.
