Для третьей:

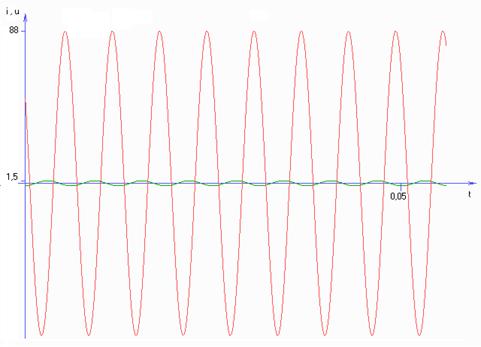

2.4 Построение временных графиков мгновенных значений тока в

одной из ветвей и напряжения между узлами электрической цепи

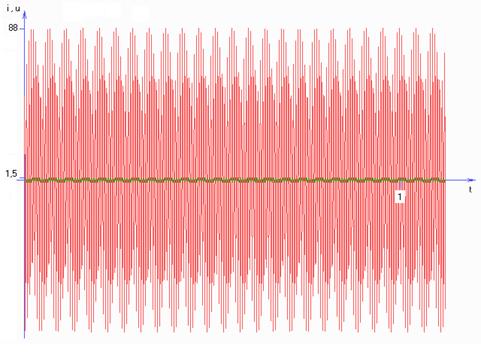

Для наглядности приводятся графики указанных функций в двух масштабах по оси t.

3. Вывод

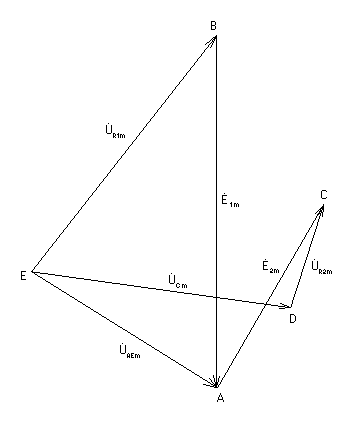

В результате расчётов были получены токи в ветвях электрической цепи с несколькими источниками э.д.с. и с резистивными, емкостным и индуктивным приёмниками. Были определены потенциалы точек электрической цепи и построена топографическая диаграмма, с помощью которой можно найти напряжения между двумя любыми точками цепи. Графически представлены мгновенные значения некоторых величин электрической цепи, что даёт представление о процессах происходящих в ней в определённый момент времени.

Используемая литература.

1. Бессонов Л.А. Теоретические основы электротехники.- М.:Высшая школа, 1978.

2. Зевеке Г.В. и др. Основы теории цепей.- М.: Энергия, 1975.

3. Электротехника п.р. проф. Герасимова В.Г. – М.: Высшая школа, 1985.
