Временные характеристики исследуемой цепи изображены на рис.6, рис. 7. Частотные характеристики изображены на рис. 4, рис. 5.

ВРЕМЕННОЙ МЕТОД АНАЛИЗА

7. ОПРЕДЕЛЕНИЕ РЕАКЦИИ ЦЕПИ НА ИМПУЛЬС

С помощью интеграла Дюамеля можно определить реакцию цепи на заданное воздействие и в том случае, когда внешнее воздействие на цепь описывается кусочно-непрерывной функцией, которая имеет конечное число конечных разрывов. В этом случае интервал интегрирования необходимо разбить на несколько промежутков в соответствии с интервалами непрерывности функции и учесть реакцию цепи на конечные скачки функции в точках разрыва. Для определения реакции цепи на воздействие импульса изображённого на рис.2 очевидно, что интервал интегрирования необходимо разбить на четыре части ( tÎ(0,t1), tÎ(t1,t2), tÎ(t2,t3), t>t3).

Запишем реакцию на входной импульс:

, (18)

где s(t)-реакция цепи.

Подставив в формулу 18 исходные данные получим формулу для нахождения реакции на входной импульс.

,(19)

где s(t) -реакция цепи,

Umax-максимальная амплитуда входного сигнала, В,

8. ГРАФИКИ ВХОДНОГО И ВЫХОДНОГО ИМПУЛЬСОВ

Построим импульс на выходе цепи для двух значений коэффициента усиления операционного усилителя (m 1 , m 2). Построим графики входного и выходного сигналов друг под другом, выбрав для каждого графика подходящий масштаб.

Рис. 8.

Рис. 9.

9. СПЕКТРАЛЬНАЯ ПЛОТНОСТЬ ВЫХОДНОГО СИГНАЛА

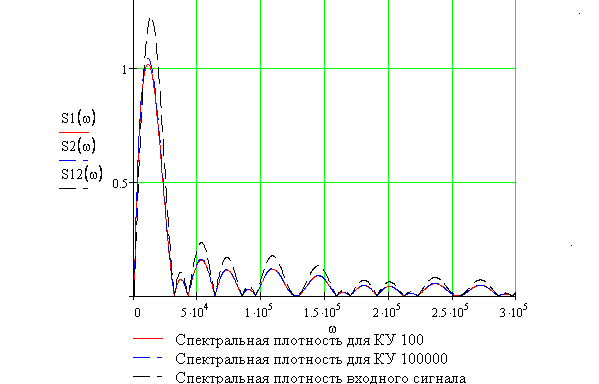

Найдем спектральную плотность выходного сигнала S(jω), используя спектральный метод анализа.

Sвых(ω)= K(jω)* Sвх(ω),

где ,

Рис. 11.

Рис. 10.

Рис. 11.

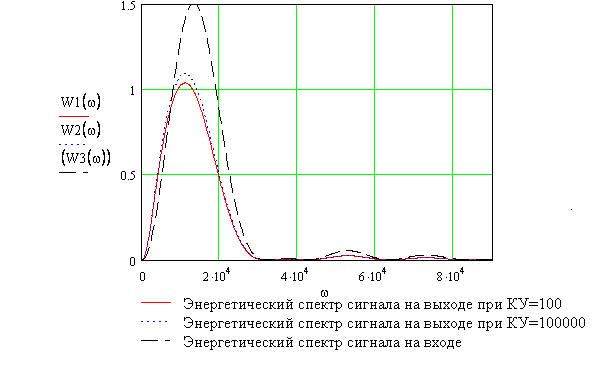

10. ЭНЕРГЕТИЧЕСКИЙ СПЕКТР СИГНАЛА

Рис. 12.

11. Характер влияния коэффициента усиления

В данной курсовой работе был произведён анализ схемы первого порядка, содержащей операционный усилитель. Были получены и рассчитаны АЧХ и ФЧХ исследуемой схемы. По полученному операторному коэффициенту передачи цепи по напряжению можно сделать вывод, что схема не представляет собой ни дифференцирующую, ни интегрирующую цепь первого порядка.

Были получены реакции цепи для двух значений коэффициента усиления операционного усилителя. По результатам анализа можно говорить о том, что изменение значения коэффициента усиления ОУ крайне мало влияет на частотные характеристики цепи и свойства выходного сигнала. Спектральные характеристики выходных сигналов для разных КУ также мало отличаются друг от друга, при увеличении w пратически повторяют характеристику импульсного сигнала на входе.

12. Влияние параметров цепи.

По полученной формуле (8), можно говорить о том, что следующие параметры имеют большое влияние на спектральные и временные характеристики сигнала, а именно:

С – имеет большое воздействие на постоянную времени (17)

R3,1 – влияет на амплитуду выходного сигнала (чем выше R3, тем меньше U)

R4 – влияет на амплитуду выходного сигнала (чем выше R4, тем выше U)

R2 – влияет на длительность выходного сигнала (чем выше R2, тем выше τ)

Подбором вычеперечисленных параметров можно добится требуемой амплитуды и длительности выходного сигнала

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

Баскаков С.И. Радиотехнические цепи и сигналы. М.: Высшая школа, 1988. 536 с.

Попов В.П. Основы теории цепей. М.: Высшая школа, 1985. 496 с.

Радиотехнические цепи и сигналы: Учебное пособие для вузов/ Васильев Д.В., Витоль М.Р., Горшенков Ю.Н. и др.// Под ред. К.М. Самойло. М.: Радио и связь, 1982. 528 с.

ПРИЛОЖЕНИЕ

Расчет значений коэффициентов полинома

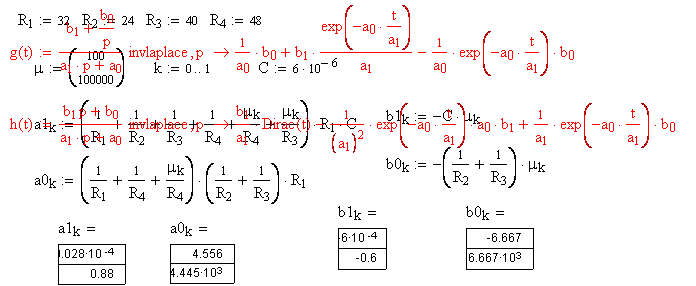

Преобразование Лапласа для нахождения временных характеристик

Расчёт постоянных времени цепи
