Напор при работе насосов I ступени:

расход: л/с

при dвс= 600 мм при dнап= 500 мм

1000i = 2,46 1000i = 6,36

V = 1,08 м/с V = 1,55 м/с Потери напора на трение:

м

м

Потери напора на местное сопротивление:

м;

м;

м

Геометрический напор:

м

м

м

4.2.5 Отбор марки насосов.

Подбор насосов производится по основным расчетным параметрам: подаче Qр и напору Hp.

Таблица 4.3 - Подбор насосов.

В насосной станции II подъема проектируются горизонтальные центробежные насосы с двухсторонним типа Д (ГОСТ 11379-80).

По сводному графику полей Q – H насосов типа Д подбираем марки насосов.

I ступень – насос Д 1000 – 40 (рис 4.3);

II ступень – насос Д 1250 – 65 (рис 4.4).

Максимальный водоразбор при работе пожарных – насос Д 3200 – 55 (рис 4.5)

Диаметр рабочего колеса = 510 мм. h = 980об/мин, N = 90 КВт.

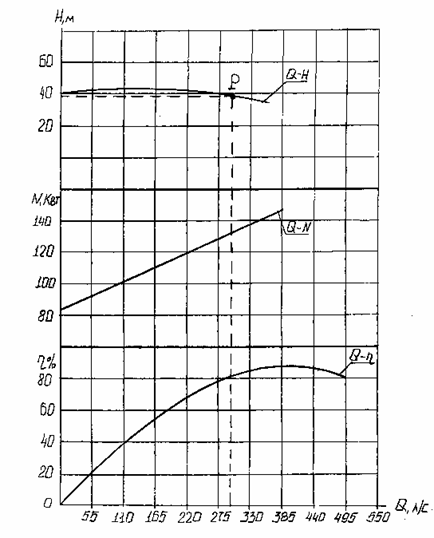

Рис. 4.3 - Характеристика насоса Д 1000-40

Диаметр рабочего колеса = 400 мм.h = 1450 об/мин, N = 100 КВт.

Рис. 4.4 - Характеристика насоса 1250-65 (12 НДС).

Диаметр рабочего колеса = 825 мм. h = 730 об/мин, N = 400 КВт.

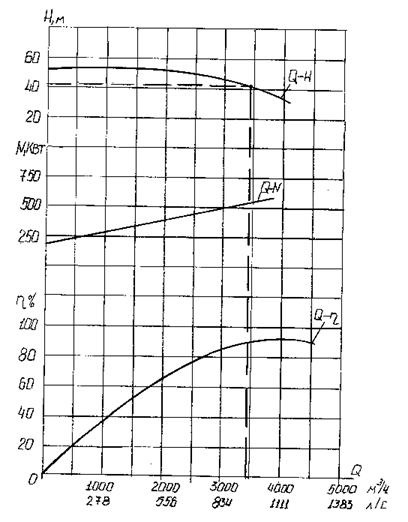

Рис. 4.5 - Характеристика насоса Д 3200-55.

4.2.6 Совместная работа насосов и трубопроводов.

Систему «насос – трубопровод» рассматривают как единую. Совместная работа насосов и трубопроводов характеризуются расчетной точкой системы, которая на практике гидравлических расчетов насосных станций определяется графоаналитическим методом. Работа насоса определяется его главной характеристикой H – Q; трубопровод также имеет свою характеристику H – Qтр.

4.2.7 Расчет характеристики трубопроводов.

Характеристика трубопровода представляет собой функциональную связь между расходом и напором воды в системе , подчиняется уравнению:

(4.9)

или

где суммарные потери напора во всасывающих, нагнетательных трубах и внутристанционных коммуникационных, м;

S – сопротивление трубопровода, зависит от диаметра и материала труб:

, (4.10)

Принимая произвольно значения расходов Q, м3/с вычисляют соответствующие значения потерь напора в трубопроводе , по формуле:

(4.11)

Определение значений Q и H для I, II ступеней и при максимальном водоразборе (при пожаре) приведено в таблице 4.4, 4.5, 4.6.

I ступень: Q = 292,80 л/с, м

, HГ=35 м, Hтр=HГ+SDh

Таблица 4.4 - Определение значений Q и H для I ступени.

II ступень: Q=395,28 л/с, м,

HГ=35 м

Таблица 4.5 - Определение значений Q и H для II ступени.
