3.2.8 Обеззараживание воды.

Обеззараживание воды в проекте предусматривается хлорированием. Хлораторная установка рассчитана на предварительное хлорирование дозой ДIх=5мг/дм³ и вторичное хлорирование дозой ДIiх=3мг/дм³. Потребный часовой расход хлора Мх, кг/ч, определяется из выражения:

кг/ч или 241,44 кг/сут.

Соответственно месячная потребность в жидком хлоре:

кг.

Хлор на станцию доставляется в контейнерах емкостью 1000 л, и хранят на складе, т.к. масса жидкого хлора в контейнере составляет 1250 кг, то на складе должно храниться 11 контейнеров (12644/1250=11).

Преобразуем жидкий хлор в газообразный в испарителях змеевикового типа. Образовавшийся хлор-газ проходит через баллон-грязевик к хлораторам, которыми дозируют хлор. Из хлораторов выходит хлорная вода и подается в обрабатываемую воду.

Расход воды, необходимый для работы хлораторов первичного и вторичного хлорирования может быть определен по формуле:

м²/сут,

где kx – реальный расход воды для работы хлораторов принят равным 0,6 м³ на 1 кг хлора.

м³/сут.

Для первичного хлорирования приняты 3 вакуумных хлоратора ЛОНИИ – 100 (один из них резервный) производительностью 6 кг/ч каждый.

Для вторичного хлорирования приняты 2 хлоратора такой же марки производительностью 9 кг/ч (один резервный).

Подают хлорированную воду по напорным резиновым рукавам внутреннего диаметра dвн=25мм (ГОСТ 5398-76), прокладываемым под землей в футлярах из асбестоцементных труб. Принимаем 2 резервуара чистой воды, объемом 7000 м3, каждый с размерами: длина 40 м, ширина 36 м, высота (строительная) 4,8 м.

4 Расчет и проектирование насосной станции второго подъема

4.1 Общая часть.

Насосная станция второго подъема предназначена для подачи воды из РЧВ в водопроводную сеть города. Предварительное решение схемы приведено на рис. 4.1. Насосная станция проектируется частично заглубленной. Верхнее строение насосной станции – кирпичное; подземная часть – сборные фундаментальные блоки (бетонные); перекрытие – железобетонные сборные плиты по сборным блокам.

Для монтажа и демонтажа оборудования станции предусматривается установка мостового электрического крана грузоподъемностью 5 т.

В помещении машинного зала размещаются насосы типа ДС.

Общее количество насосов n = 8; из них

I – ступень – 2 рабочих, 1 резервный;

II – ступень – 2 рабочих, 1 резервный;

При максимальном водоразборе и пожаре – 1 рабочий и 1 резервный.

Верхнее строение насосной станции – кирпичное; подземная часть – сборные фундаментальные блоки (бетонные); перекрытие – железобетонные сборные плиты по сборным блокам.

Всасывающие и напорные трубопроводы внутри насосной станции выполнены из стальных труб с усиленными сварными стыками. Трубы размещаются в приямках пола машинного зала, перекрываемых съемными плитами.

Предусматривается коллекторное переключение всасывающих и напорных трубопроводов; коллекторы также размещают в приямках пола машинного зала.

Работа хозяйственно-питьевых дренажных насосов автоматизировано. Пожарные насосы включаются в работу дистанционно из диспетчерского пульта.

Насосные агрегаты станции взаимозаменяемы и могут работать как в режиме хозяйственно-питьевом, так и в противопожарном.

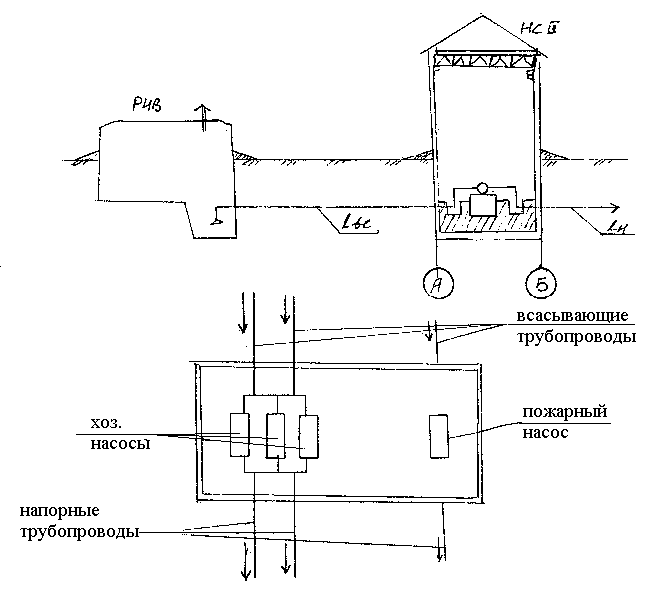

Рисунок 4.1 - Схема насосной станции второго подъема.

4.2 Технологическая часть.

Режим работы насосной станции второго подъема определяется режимом водопотребления населенного пункта. Так как водопотребление города в течение суток неравномерное, то режим работы насосов насосной станции II подъема проектируется также неравномерным. Предусматривается ступенчатая работа насосов.

На рис. 4.2 приведены графики: ступенчатый суточного водопотребления населенного пункта при Kчас=1,35 и работы насосов. В проекте предусмотрена система водоснабжения населенного пункта без напорно-регулирующих сооружений.

Подача воды производиться от насосной станции II подъема по двум водоводам непосредственно в водопроводную сеть города. В таком случае подача воды насосами насосной станции II подъема определяется для каждой ступени (группы насосов), по величине максимального часового расхода воды (qч.max). Из графика водопотребления населенного пункта видно, что режим работы насосов, причем насосы I ступени работают с 2200 до 600, а насосы II ступени с 600 до 2200.

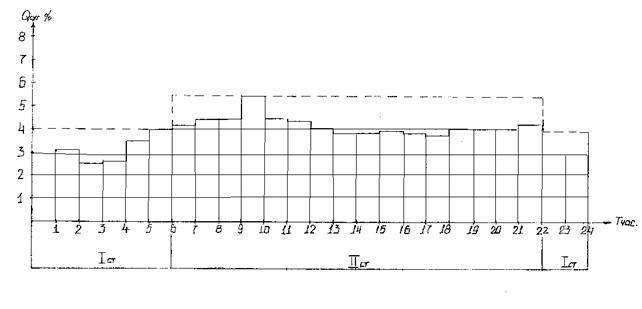

Рис. 4.2 - График суточного водопотребления Кчас= 1,35

4.2.1. Определение производительности насосов первой и второй ступени.

Насосные станции II подъема при принятой схеме работы рассчитываются на подачу максимального часового расхода воды.

I-я ступень: часы работы 2200 – 600;

Максимальная часовая производительность Qч.max, м3/час, определяется по формуле:

, (4.1)

где Qч.max – максимальный суточный расход воды, м3/сут;

qч.max – величина максимального часового расхода, %;

м3/час или 585,6 л/с.

II-я ступень: часы работы 600 – 2200;

м3/ч или 790,55 л/с.

4.2.2. Определение подачи воды при пожаротушении.

В соответствии с требованием СНиП работа насосной станции второго подъема проверяется на обеспечение расходов воды при пожаротушении в населенном пункте. Число жителей в городе N=598767 чел запас воды для тушения пожаров в населенном пункте предусматривается в общем объем РЧВ.

Расчетные расходы на пожаротушение в населенных пунктах, в соответствии с действующим СНиП, принимается в зависимости от числа жителей и этажности.

Принимается расчетное количество пожаров = 3;

Расход воды на один пожар q =55 л/с;

Расход воды на пожаротушение Qп, л/с:

л/с, (4.2)

Пожарные насосы должны обеспечивать хозяйственно-питьевые расходы и расчетные расходы на тушение пожаров в городе.

Суммарный расход воды, Qпож.мах , л/с:

л/с (4.3)

Таблица 4.1 - Результаты расчёта.
