Рис. 5.25. Картограмма плотности населения восьми районов области

Вторую большую группу статистических карт составляют карто­диаграммы, представляющие собой сочетание диаграмм с геогра­фической картой. В качестве изобразительных знаков в картодиаграммах используются диаграммные фигуры (столбики, квадра­ты, круги, фигуры, полосы), которые размещаются на контуре географической карты. Картодиаграммы дают возможность геогра­фически отразить более сложные статистико-географические по­строения, чем картограммы.

Среди картодиаграмм следует выделить картодиаграммы просто­го сравнения, графики пространственных перемещений, изолиний.

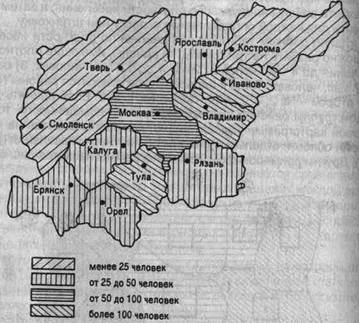

Рис. 5.26 Плотность населения в областях Центрального района России (человек на 1 м2)

На картодиаграмме простого сравнения в отличие от обычной диаграммы диаграммные фигуры, изображающие величины иссле­дуемого показателя, расположены не в ряд, как на обычной диаг­рамме, а разносятся по всей карте в соответствии с тем районом, ^областью или страной, которые они представляют. '" 'Элементы простейшей картодиаграммы можно обнаружить на 'Политической карте, где города отличаются различными геометри­ческими фигурами в зависимости от числа жителей.

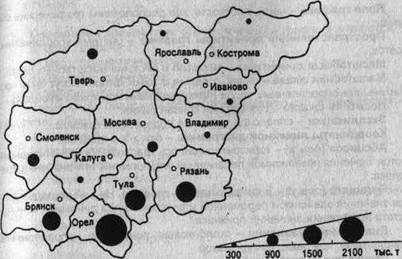

В качестве примера картодиаграммы возьмем изображение ва­лового сбора зерна Центрального района России (рис. 5.27).

Изолинии (от греч. 1зоз - равный, одинаковый, подобный) -это линии равного значения какой-либо величины в ее распрост­ранении на поверхности, в частности на географической карте или графике. Изолиния отражает непрерывное изменение иссле­дуемой величины в зависимости от двух других переменных и применяется при картографировании природных и социально-эко­номических явлений. Изолинии используются для получения ко-

Рис. 5.27. Валовой сбор зерна Центрального района России (данные условные)

личественных характеристик исследуемых величин и для анали­за корреляционных связей между ними.

Перечисленные виды графиков не являются исчерпывающими, но они наиболее часто употребляемы.

Литература:

1.Елисеева И.И., Юзбашев М.М. Общая теория статистики

2.Ряузов Н.Н. Общая теория статистики

3.Теория статистики под ред. Шмойловой Л.А.
