дах динамики это никогда не применяется, так как логарифмиро­вание времени лишено всякого смысла.

Применяя логарифмический масштаб, можно без всяких вычис­лений характеризовать динамику уровня. Если кривая на логариф­мическом масштабе несколько отклонена от прямой и становится вогнутой к оси абсцисс, значит, имеет место падение темпов; ког­да кривая в своем течении приближается к прямой - стабильность темпов; если она отклоняется от прямой в сторону, выпуклую к оси абсцисс, изучаемое явление имеет тенденцию к росту с увеличи­вающимися темпами.

Динамику изображают и радиальные диаграммы, строящи­еся в полярных координатах. Радиальные диаграммы преследу­ют цель наглядного изображения определенного ритмического Движения во времени. Чаще всего эти диаграммы применяются Для иллюстрации сезонных колебаний. Радиальные диаграммы разделяются на замкнутые и спиральные. По технике построения радиальные диаграммы отличаются друг от друга в зависи­мости от того, что взято в качестве пункта отсчета - центр круга или окружность.

Замкнутые диаграммы отражают внутригодичный цикл дина­мики какого-либо одного года. Спиральные диаграммы показы­вают внутригодичный цикл динамики за ряд лет.

Построение замкнутых диаграмм сводится к следующему: вы­черчивается круг, среднемесячный показатель приравнивается к радиусу этого круга. Затем весь круг делится на 12 радиусов, ко­торые на графике приводятся в виде тонких линий. Каждый ра­диус обозначает месяц, причем расположение месяцев аналогич­но циферблату часов: январь - в том месте, где на часах 1, фев­раль - 2, и т. д. На каждом радиусе делается отметка в опреде­ленном месте согласно масштабу исходя из данных за соответствующий месяц. Если данные превышают среднемесяч­ный уровень, отметка делается за пределами окружности на про­должении радиуса. Затем отметки различных месяцев соединя­ются отрезками. В приведенном примере (рис. 5.23) К = 44,8 тыс. т, длина радиуса - 3,0 см. Следовательно, 1 см = 44,8 : 3,0 " 15 тыс. т. Данная замкнутая диаграмма наглядно показывает, что производство мяса подвергнуто сезонным колебаниям. Минимум

Рис. 5.23. Сезонные колебания производства мяса в одном из регионов России в 1994 г.

производства мяса приходится на апрель, май, затем наблюда­ется медленное его повышение к августу, резкий подъем в сен­тябре, октябре и опять спад в декабре, январе. Если же в каче­стве базы для отсчета взять не центр круга, а окружность, то ди­аграммы называются спиральными.

Построение спиральных диаграмм отличается от замкнутых тем, что в них декабрь одного года соединяется не с январем данного же года, а с январем следующего года. Это дает возможность изоб­разить весь ряд динамики в виде спирали. Особенно наглядна та­кая диаграмма, когда наряду с сезонными изменениями происхо­дит неуклонный рост из года в год (рис. 5.24).

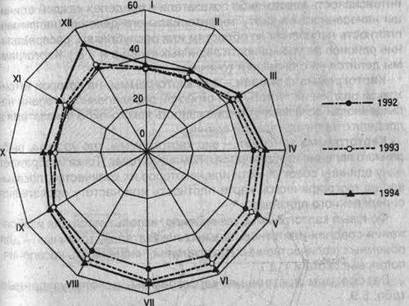

Рис. 5.24. Продажа пива в розничной торговле в городе за 1992 - 1994 гг.

Среди различных видов графиков особое место занимает кри­вая, именуемая моделью Лоренца, или кривой Лоренца. Дан­ная кривая дает возможность графически изобразить уровень кон­центрации явления. Пример построения кривой Лоренца описан в главе 9.

5.6. СТАТИСТИЧЕСКИЕ КАРТЫ

Статистические карты представляют собой вид графических изображений статистических данных на схематической географи­ческой карте, характеризующих уровень или степень распростра­нения того или иного явления на определенной территории.

Средствами изображения территориального размещения явля­ются штриховка, фоновая раскраска или геометрические фигуры. Различают картограммы и картодиаграммы.

Картограмма - это схематическая географическая карта, на которой штриховкой различной густоты, точками или окраской оп­ределенной степени насыщенности показывается сравнительная интенсивность какого-либо показателя в пределах каждой едини­цы нанесенного на карту территориального деления (например, плотность населения по областям или республикам, распределе­ние районов по урожайности зерновых культур и т. п.). Картограм­мы делятся на фоновые и точечные.

Картограмма фоновая - вид картограммы, на которой штри­ховкой различной густоты или окраской определенной степени на­сыщенности показывают интенсивность какого-либо показателя в пределах территориальной единицы.

Картограмма точечная - вид картограммы, где уровень выб­ранного явления изображается с помощью точек. Точка изображает одну единицу совокупности или некоторое их количество, показы­вая на географической карте плотность или частоту проявления определенного признака.

Фоновые картограммы, как правило, используются для изобра­жения средних или относительных показателей, точечные - для объемных (количественных) показателей (численность населения, поголовье скота и т. д.).

Рассмотрим построение картограммы, используя данные табл. 5.9.

Таблица 5.9

Плотность населения восьми районов области (цифры условные)

Прежде чем приступить к построению картограммы, необходи­мо разбить районы на группы по плотности населения, а затем ус­тановить для каждой определенную окраску или штриховку.

Согласно данным табл. 5.9 все районы по плотности населе­ния можно разбить на три группы: 1) районы, имеющие плотность населения до 4 тыс. человек; 2) от 4 до 12 тыс. человек; 3) от 12 до 17 тыс. человек. Тогда к первой группе относятся районы № 1, 8; ко второй - № 2, 3, 7; к третьей - № 4, 5, 6. Если принять для каждой группы районов окраску различной насыщенности, то на фоновой картограмме хорошо видно, как располагаются на тер­ритории области отдельные районы по плотности населения (рис. 5.25). Другим примером фоновой картограммы является рис. 5.26.
