(3)

R28 – активность цемента, определяемая стандартным методом (по ГОСТ 310.4 – 81), т.е. с использованием песка фракции 0,5мм.

А – коэффициент, характеризующий качество используемых заполнителей и цемента.

Если сравнить формулы «1», «2» с «3» и подставить значения найденные экспериментально, то можно найти коэффициенты «А» для песка 0,5 и фракции 0,315 мм: А0,5 = 0,5

А0,315 = 0,42

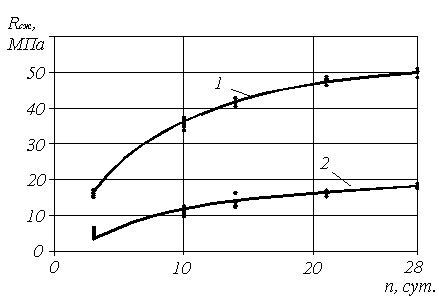

График 2: Зависимость прочности от времени твердения цементно-песчаных образцов с маркой портландцемента 500

1 – образцы, изготовленные из песка с фракцией 0,5 мм (формула 1)

2 – образцы, изготовленные из песка с фракцией 0,315 мм (формула 2)

Из графика 2 видно, что при равных условиях изготовления образцов, кривая прочности 2 ниже.

Основываясь на полученные формулы и переводной коэффициент были составлены график 3 и таблица 3 по которым, собственно, и можно определить марку портландцемента используя песок фракции 0,315мм.

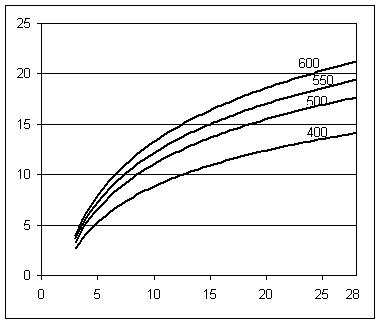

График 3: Определение марки портландцемента

Таблица 3: Марка портландцемента

Данную работу рекомендуется применять в тех случаях, где выделение фракции 0,5 затруднительно, то мы рекомендуем применять фракцию 0,315 для определения марки портландцемента.

Библиографический список

1. ГОСТ 310.4 – 81 «Цементы. Методы определения прочности»

2. ГОСТ 6130 – 91 «Песок стандартный для испытания цемента»

3. Виноградов Б.Н. «Лабораторный практикум по курсу цементы»; М.: 1988г.

4. Попов К.Н. «Строительные материалы и конструкции: Учеб./ М.: Высш. шк., 2002. – 367 с.: ил.

5. Строительные материалы: Учебник /Под общей ред. В.Г. Микульского – М.: Издательство АСВ, 2000. –536 с., с ил.

Речь

Данная работа называется определение марки портландцемента.

Научный руководитель: Сосин Даник Густович, заведующий лабораторией материаловедения.

Существуют три основных метода определения марки портландцемента:

Первый это стандартный метод по ГОСТ 310.4 – 81, где марка портландцемента определяется путём испытания цементно-песчаных образцов на изгиб и сжатие в возрасте 28 суток.

Второй метод это ускоренный метод определения марки портландцемента: путём пропаривания образцов или измерения удельной электрической проводимости цемента в водном растворе.

Третий метод это неразрушающие методы определения марки портландцемента их подразделяют на механические и физические методы.

Механические неразрушающие способы выражают зависимость прочности от величины упругой деформации или от величины пластичной деформации поверхностного слоя;

Физические методы основаны на использовании связи между прочностью материала, от скорости распространения ультразвука, от динамического модуля упругости, или от ослаблением потока γ-лучей,

В данной работе мы рассмотрели применение в определении марки портландцемента песка фракции 0,315 мм взамен фракции 0,5 мм в стандартном методе, в виду минимального содержания данной фракции в местном речном песке.

Исследование местного речного песка на фракционный состав показал, что речной песок, взятый в г. Якутске на 202 микрорайоне, содержит фракцию крупности 0,5 мм всего 1,8 %, т.е. та фракция, которая необходима для стандартного испытания цемента, а фракции 0,315 мм – 30 %; 0,16 мм – 57 %, т.е. чтобы получить необходимое количество песка для стандартного испытания портландцемента, а именно 1,5 кг песка фракцией 0,5 необходимо промыть и рассеять около 84 кг Якутского речного песка, в тоже время в речном песке содержится 30% фракции 0,315, т.е. необходимо промыть и рассеять всего 5 кг речного песка.

Поэтому целью нашей работы является изучить возможность применения песка фракции 0,315 для определения марки портландцемента.

Для испытания цемента были сделаны образцы по ГОСТ 310.4 – 81 с песком фракции 0,5 мм и с песком фракции 0,315 мм.

По результатам опытов на сжатие и изгиб была составлена таблица экспериментальных данных. По этим данным были составлены графики.

График 2: Зависимость прочности от времени для цементно-песчаных образцов с маркой портландцемента 500:

кривая 1. образцы, изготовленные из песка фракции 0,5 мм

кривая 2. образцы, изготовленные из песка фракции 0,315 мм

Из графика видно, что при равных условиях изготовления образцов, кривая прочности 2 (с песком фракции 0,315) ниже.

Если сравнить прочность в возрасте 28 суток, то прочность понизилась на коэффициент k, который совпал с отношением квадратов диаметров сит и равен 0,362.

По данным этого графика были выведены функции прочности образцов от времени.

для фракции 0,5 –

для фракции 0,315 –

Если сравнить эти формулы с формулой Скромтаева, то можно найти коэффициент А – характеризующий качество заполнителей данных образцов:

для фракции 0,5 А = 0,5

для фракции 0,315 А = 0,42
