Исследовательская работа по определению марки портландцемента стандартным методом с использованием песка фракции 0,315 взамен фракции 0,5 мм
Рефераты >> Строительство >> Исследовательская работа по определению марки портландцемента стандартным методом с использованием песка фракции 0,315 взамен фракции 0,5 мм

Модуль крупности песка:

Мк = (А2,5 + А1,25 + … + А0,16)/100 = (0,23 + 0,56 + 0,92 + 2,71 + 32,84 + +89,75)/100 = 1,27

Данный песок относится к группе очень мелких песков, с водопотребностью более 10 %.

На основании таблицы 1 был построен график фракционного состава Якутского речного песка.

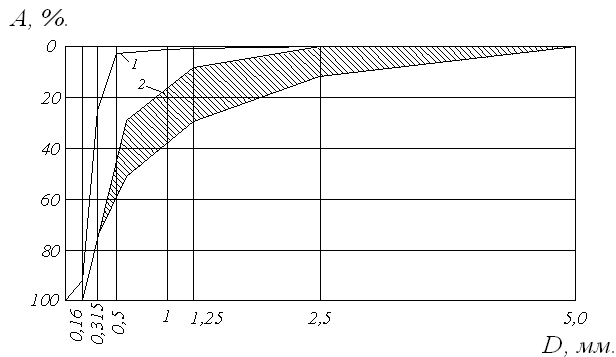

График 1: фракционный (зерновой) состава Якутского речного песка

1 – Якутский речной песок,

2 – Область стандартного песка.

2.2 Изготовление и испытание образцов

Для лабораторных исследований были взяты следующие материалы: цемент марки 500; фракция песка 0,5; фракция песка 0,315 – выделенная из Якутского речного песка; вода водопроводная.

Проверка цемента прибором «Индикатором активности цемента ИАЦ-03» (смотри главу 1.2) также подтвердил, что взятый цемент для исследования имеет марку 500.

Для изготовления образцов было взято 500 г цемента и 1500 г песка (фракция 0,315). Водоцементное соотношение (В/Ц) определили по ГОСТ 310.4 – 81 по расплыву конуса из цементного теста:

В/Ц = 0,74

Далее по полученному соотношению изготовили образцы по ГОСТ 310.4 – 81, размерами 160х40х40 мм. На каждый намеченный срок испытания изготавливаем по три образца.

Образцы хранились по ГОСТ 310.4 – 81: первые сетки в формах во влажной среде; во вторые и последующие сутки в ванной в воде.

По истечению срока образцы испытываем на изгиб и сжатие. Данные испытаний смотри в таблице 2

Таблица 2: Испытание образцов на изгиб и сжатие

Срок твердения,

сутки

Температура испытания,

оС

С песком фракции 0,315

С песком фракции 0,5

Прочность при изгибе Rизг, МПа

Прочность при сжатии Rсж, МПа

Прочность при изгибе Rизг, МПа

Прочность при сжатии Rсж, МПа

3

18,8

0,45

3,62

3,62

4,08

4,57

5,43

6,52

3,1

15,16

15,62

16,3

17,16

16,3

16,5

10

19,1

0,5

12,56

12,35

11,4

11,23

10,65

9,76

4,2

33,68

34,91

35,84

36,22

37,37

36,22

14

18,6

0,61

16,35

13,77

12,66

12,4

13,77

12,66

4,7

42,8

41,75

40,45

40,5

40

41,15

21

18,5

0,62

16,98

16,17

15,36

16,98

16,17

15,36

5,5

46,37

47,67

48

48,24

48,74

46,3

28

19

0,63

18,9

18,27

17,9

17,59

18,15

17,81

5,9

48,48

50

50,23

51

50,3

50,58

2.3 Обработка результатов

Высокое водоцементное отношение при одинаковом расходе и виде цемента можно объяснить большим водопотреблением песка.

При одинаковом виде и расходе цемента водопотребность образцов определяется, главным образом, видом и качеством заполнителя – зерновым составом (крупностью), плотностью (водопоглощением) зерен заполнителя. С уменьшением зерен заполнителя, увеличением содержания в заполнителе загрязняющих примесей в виде пыли, глинистых и илистых включений, увеличением пористости и водопотребность цементных образцов возрастает. Следствием этого, в свою очередь, является снижение прочности цементного камня.

Зависимость прочности образцов от времени. Прочность образцов изготовленных из песка фракции 0,5 подчиняются следующему закону:

(1)

где – прочность образца изготовленного из песка фракции 0,5 в возрасте n суток.

n – число дней твердения образца, сут,

*– прочность образца в возрасте 28 суток.

Прочность образцов изготовленных из песка фракции 0,315 подчиняются несколько иному закону:

(2)

где – прочность образца изготовленного из песка фракции 0,315 в возрасте n суток.

n – число дней твердения образца, сут,

*– прочность образца в возрасте 28 суток.

По функциям 1 и 2 был построен график 2 «Зависимость прочности от времени твердения цементно-песчаных образцов с маркой портландцемента 500».

Если сравнить прочность в возрасте 28 суток, то прочность понизилась на коэффициент k, который совпал с отношением квадратов диаметров сит и равен 0,362.

Сравнивая полученные формулы с формулой И. Боломея и Б.Г. Скрамтаева, выражающая зависимость прочности от цементно-водного отношения, то формула прочности имеет вид:


Страница:
