Высота зоны защиты над землей ho определяется для зоны Б из следующего соотношения:

ho = 0.92h;

ho = 0,92*39 = 35,88 м. (7,4)

Радиус зоны защиты на уровне земли rо равен :

rо = 1,7h ;

rо = 1,7*39 = 66,3 м. (7,5)

С учетом стрелы провеса высота опоры hoп при длине 120<а<150 равна :

hoп = h + 3м;

hoп = 39 + 3 = 42 м.

Прокладываем 2 стальных троса сечением 35 – 50 мм² , каждый из которых закрепляем на двух опорах , установленных на здании заводоуправления. Поскольку высота здания в местах закрепления опор составляет 14.5 м , то высота опор должна быть 27,5 м.

Зона защиты двух тросовых молниеотводов представлена на рисунке 7.2

Для растекания тока в земле на глубине 0,8 м от поверхности устанавливаем искусственный заземлитель (рис. 7.3) в виде двух молниеотводов, соединенной горизонтальной полосой (с= 5м , l= 1м). Сопротивление растеканию тока промышленной частоты при этой конструкции составит 8 Ом для данного типа грунта.

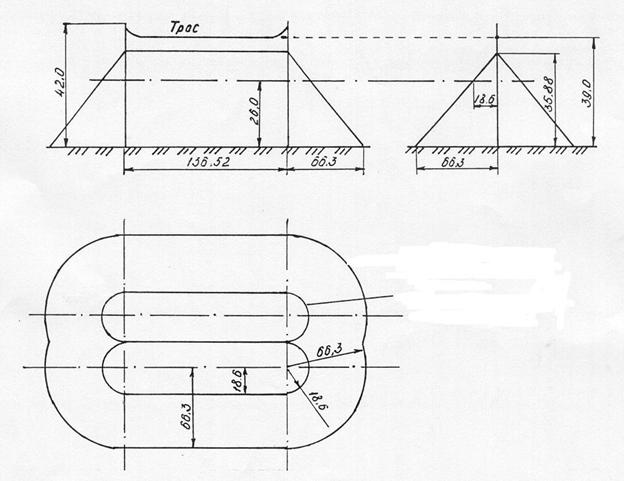

Рисунок 7.2 - зона защиты двух тросовых молниеотводов

Защита от заноса высоких потенциалов осуществляется путем присоединения внешних наземных металлических конструкций и коммуникаций перед вводом в сооружение к заземлителю защиты от прямых ударов молний или к защитному заземлителю электрооборудования. Кроме того , на ближайшей к сооружению опоре нужно присоединять их заземлителю с импульсным сопротивлением не более 20 Ом.

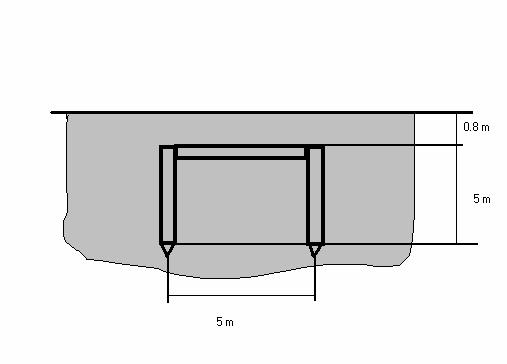

Рисунок 7.3 – Конструкция заземлителя молниезащиты для здания заводоуправления.

По архитектурным соображениям молниезащиту здания заводоуправления осуществляют наложением на кровлю металлической заземленной сетки, что обеспечивает здоровье и безопасные условия труда рабочих.

7.6. ОБЩЕЕ ЗАКЛЮЧЕНИЕ О СОСТОЯНИИ ОХРАНЫ ТРУДА НА ПРЕДПРИЯТИИ.

МЕРОПРИЯТИЯ ПО ЕЕ УСОВЕРШЕНСТВОВАНИЮ.

На основании выполненного анализа состояния пром санитарии , гигиены труда, техники безопасности и пожарной безопасности можно сделать вывод , что охрана труда на предприятии организована в соответствии с нормами СН – 245 – 91. Однако , в процессе анализа были выявлены недостатки в организации рабочего места менеджера :

А) температура воздуха в помещении выходит за рамки положенной по нормам;

Б) мебель в ПЭО не удовлетворяет требованиям к эргономике рабочего места;

Для дальнейшего совершенствования охраны труда администрацией выделено 800 тыс. грн., что позволит улучшить условия труда 300 работающим и снизить производственный травматизм и профзаболеваемость на 5 % .

Часть этих средств необходимо направить на улучшение условий труда работающих планово – экономического отдела :

А) для поддержания комфортного микроклимата оснастить помещение ПЭО напольной системой кондиционирования De Longhi с режимами подогрева и охлаждения воздуха и контроля влажности;

Б) устройство подвесных потолков со встроенными галогеновыми лампами;

В) установить современные металлопластиковые окна со стеклопакетом;

Г) оснастить рабочие места современной офисной мебелью и оргтехникой с учетом специфики деятельности в ПЭО и эргономических требований;

Д) оборудовать планово – экономический отдел современными спринклерными установками пожаротушения и автоматическими извещателями о пожаре теплового, дымового и светового действия.

Теоретический расчет молниезащиты для здания заводоуправления , в котором размещается планово- экономический отдел, подтвердил, что работникам обеспечены здоровые и безопасные условия труда , так как здание защищено в соответствии с СН 305 – 91.

8. ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ ПРЕДЛОЖЕННЫХ МЕРОПРИЯТИЙ

Эффект – это полезный результат, обеспечиваемый разработкой и использованием инновации, который может быть экономическим , социальным , экологическим , научно – техническим.

Экономический полезный результат выражается в увеличении выпуска пользующейся спросом продукции, повышении ее качества и конкурентоспособности , экономии всех видов производственных ресурсов в расчете на единицу производимой продукции, в росте производительности труда, прибыли предприятия.

Социальный полезный результат проявляется в улучшении условий труда, ликвидации тяжелого физического труда, увеличении свободного времени , устранении причин профессиональных заболеваний и травматизма.

Экологический полезный результат состоит в уменьшении вредного влияния производства на окружающую среду.

Научно – технический полезный результат заключается в получении новых знаний и технических средств, обеспечивающих ускорение научно – технического развития.

Из перечисленных видов эффекта наиболеелегко поддается количественной оценке экономический эффект в денежном выражении.

Измерителем экономического эффекта от совершенствования технологического процесса изготовления детали является снижение ее технологической себестоимости. При сравнении вариантов техпроцесса учитывают только те статьи затрат , по которым достигнута экономия.

Экономический эффект от внедрения нового варианта заготовки характеризуется экономией основных материалов, заработной платы основных производственных рабочих и стоимости режущего инструмента.

Стоимость основных материалов

Расчет выполняем по формуле :

Сом =0,1НомЦом – 0,1(Ном - Нд)ЦотхКотх*N, (8.1)

Где Ном – норма расхода материала на деталь (масса заготовки),кг

Цом – оптовая цена материала , грн/т;

Нд – масса детали , кг;

Цотх – оптовая цена отходов, грн/т;

Котх – коеффициент , учитывающий долю используемых (реализуемых) отходов материала.

- по базовому варианту :

Сом = [0,1*3,65*2720-0,1(3,65-1,1)*720*0,75]*1000=8551 (грн.);

- по проектируемому варианту :

Сом = [0,1*2,1*2720-0,1(2,1-1,1)*720*0,75]*1000=5172 (грн.)

Заработная плата основных производственных рабочих

Расчет производится по формуле :

Сз = КпрКс∑Нзі (8.2)

где Кпр – коэффициент , учитывающий размер премий и доплат;

Кс – тоже отчисления на социальное страхование.

Кпр = 1 + 0,01 Нпр, (8.3)

где Нпр – размер премии в поцентах к заработной плате по сдельным расценкам ;

Кс определяем аналогично ;

Нс – отчисления на социальное страхование в процентах к общей сумме зарплаты.

Результаты расчета экономии заработной платы на токарно – револьверной операции сведены в таблицу 8.1
