ОГЛАВЛЕНИЕ

1 Введение

2 Рабочие органы дождевальных машин и установок

2.1 Назначение и классификация

2.2 Короткоструйные рабочие органы

2.3 Среднеструйные дождевальные аппараты

2.4 Дальнеструйные дождевальные аппараты

3 Основные элементы дождевальных систем

3.1 Состав и классификация дождевальных систем

4 Возможные улучшения систем дождевания

4.1 Импульсные дождевальные системы

4.2 Системы капельного орошения

5Требования к машинам и энергоемкость полива

6 Вывод

Библиография

1 Введение

Соответственно трем применяемым способам орошения все ма­шины для полива можно разделить на три группы: для поверхност­ного полива, для подпочвенного полива, для полива дождеванием {дождевальные машины).

Машины для поверхностного полива в нашей стране не получи­ли широкого распространения, так как у нас преобладают само­течные безмашинные системы орошения. Однако отечественная промышленность выпускает поливные передвижные агрегаты (ППА) двух разновидностей: для полива по бороздам (хлопчатни­ка и других пропашных культур) и для полива по чекам (риса и сопутствующих ему в севообороте культур). По окончании полива трубопровод отсоединяют от насоса, разъединяют на части и наматывают на барабан, всасывающий трубопровод поднимают и переезжают на новую позицию. С одной позиции поливают 8 .10 га. Применение машин позволяет прово­дить полив из каналов, расположенных в выемках, т. е. ниже поливаемой площади, а следовательно, существенно сократить объем земляных работ при строительстве оросительной сети.

Машины для подпочвенного полива подводят воду обычно в процессе рыхления междурядий растений. Для этого в рыхлительных лапах устраивают водопроводящие каналы, через которые вода, как правило, вместе с растворенными в ней минеральными

удобрениями попадает на глубину рыхления почвы, оставляя ее поверхностные слои сухими. По способу подвода воды такие машины подразделяют на два типа: с проходным трубопроводом и с наматываемым трубопро­водом. В первом случае полиэтиленовый трубопровод, снабженный пружинными водовыпускными клапанами, укладывают вдоль пути машины и пропускают через водоприемное нажимное устройство, смонтированное на машине. В процессе движения машины нажимное устройство открывает пружинные клапаны и вода поступает сначала в бак, а затем через рабочие органы в корне обитаемый слой почвы. Во втором случае трубопровод, один конец которого присоединен к гидранту, а другой—к приемной колонке машины, наматывается на барабан с реверсивным приводом или сматывает­ся с него в зависимости от направления движения. Для подпочвен­ного полива деревьев и кустарников применяют машины с рабочи­ми органами в виде гидробуров.

Машины для полива дождеванием. Так как орошение стало распространяться в зонах с недостаточным, средним и даже избы­точным увлажнением, где оно служит как бы полнением к есте­ственным осадкам в засушливые периоды, все большее применение стали находить дождевальные машины, позволяющие проводить полив с малыми нормами. Путем частых поливов с небольшими по­ливными нормами можно поддерживать влажность почвы, близкую к оптимальной, а следовательно, создавать условия, более благо­приятные для роста и развития растений, и повышать их урожай­ность.

Этот реферат нацелен рассказать о дождевальных машинах стационарного типа.

2 Рабочие органы дождевальных машин и установок

2.1 Назначение и классификация. Рабочие органы дождевальных устройств предназначены для преобразования водного потока в дож­девые капли, транспортирования капель на определенные расстоя­ния и распределения их по площади полива. Их работой определя­ется качество дождя, так как по их работе судят о качестве работы всей машины или установки.

По характеру процесса образования дождя их разделяют на две группы: веерные и струйные. Первые создают широкий вееро­образный поток воды в виде тонкой пленки, которая, встречая сопротивление воздуха, распадается на отдельные капли. Они не­подвижны относительно машины или установки и одновременно орошают всю прилегающую к позиции площадь в пределах даль­ности полета капель, отличаются простотой устройства и получили наименование дождевальных насадок. Вторые создают поток воды в виде осесимметричных струй, которые в процессе движения под действием сопротивления воздуха распадаются на отдельные кап­ли. Они одновременно орошают прилегающую к позиции площадь в пределах дальности полета струи в форме сектора. Для ороше­ния площади круга им сообщают вращательное (угловое) движе­ние относительно машины или установки. Струйные рабочие орга­ны с поворотными устройствами сложнее веерных, их называют дождевальными аппаратами.

Все рабочие органы, т. е. дождевальные насадки и аппараты» подразделяют главным образом по дальности разбрызгивания и напору воды на три группы: короткоструйные, или низконапорные (дальность полета капель до 8 м, напор воды 0, 05 .0, 15 МПа);

среднеструйные, или средненапорные (дальность полета капель до 35 м, напор воды 0, 15 .0, 5 МПа); дальнеструйные, или высокона­порные (дальность полета капель до 60 м, напор воды свыше 0, 5 МПа).

2.2 Короткоструйные рабочие органы выполняют, как правило, в виде дождевальных насадок. Находят применение дефлекторные, половинчатые, щелевые и центробежные разбрызгивающие насад­ки.

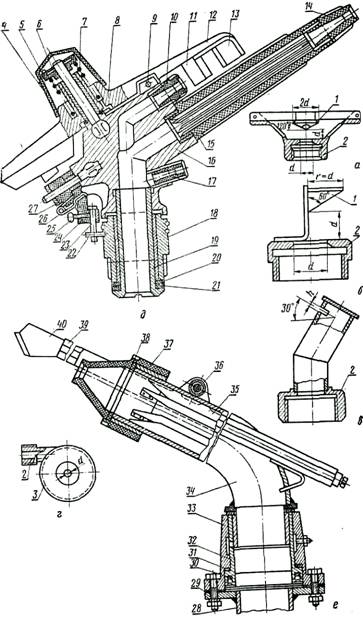

Дефлекторные насадки (рис 1, а) получили наиболь­шее распространение. Корпус 2 насадки навинчивают на верти­кальный стояк. Струя воды, выходя под напором из отверстия диафрагмы, обтекает дефлектор 1, в результате чего образует плен­ку воронкообразной формы, которая при дальнейшем движении распадается на капли и орошает прилегающую к насадке круговую площадь. Пленка сходит с дефлектора под углом 30° к горизонту, что обеспечивает максимальную дальность полета образующихся из нее капель. К достоинствам дефлекторных насадок относят срав­нительно малый размер капель (0, 9 .1, 1, мм) и небольшой расход энергии на их образование. Однако капли неоднородны по величине, интенсивность их распределения по площади полива также нерав­номерна. По мере удаления от насадки размер капель возрастает, а интенсивность дождя сначала возрастает, а затем падает. Из-за высокой интенсивности дождя (0, 75 .1, 1 мм/мин) их применение в машинах и установках позиционного действия весьма ограничено. С увеличением напора воды и диаметра выходного отверстия на­садки расход и дальность разбрызгивания воды увеличиваются. Расход воды через насадку может быть определен по формуле (141) с учетом того, что коэффициент расхода р, для дефлекторных насадок равен 0, 8 .0, 9.

Половинчатые или щелевые насадки применяют, если нужно получить односторонний полив.
