Следует заметить, что температурные изменения добротности могут благоприятно отразиться и на эф­фективности системы, состоящей из плоского коллек­тора и термоэлектрического генератора (рис. 10). Ма­ксимальная температура в данном случае значитель­но ниже, но для достаточно узкого интервала темпе­ратур можно подобрать такую пару термоэлектриче­ских материалов, которые обеспечат сравнительно вы­сокую добротность. При температуре Т= 400 К и Z =0,002 на 1 К суммарный КПД составляет около 3,5%. Если учесть, что получение такой рабочей температуры не связано с применением сложных концентраторов, снабженных устройством, следящим за движением солнца, то си­стема подобной конструкции оказывается вполне при­емлемой. Относительно низкая величина КПД си­стемы обусловлена входящим в ее состав генератором.

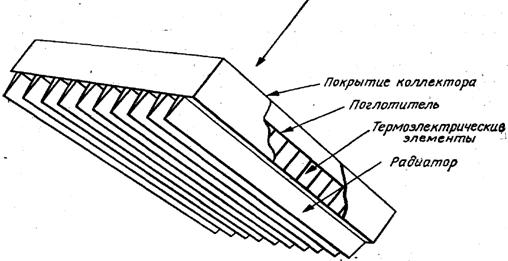

Рис. 10. Термоэлектрический генератор с плоским коллектором.

Из всего сказанного видно, что эффективность систем, в которых солнечная энергия используется для нагревания со­ответствующих устройств, принципиально ограничена, в результате чего полезно реализуется лишь незначи­тельная доля падающей солнечной энергии. Даже по самым оптимистическим прогнозам КПД подобных устройств не превысит 40%.

Таким образом, дальнейшее исследование устройств для преоб­разования энергии, в которых исходная стадия яв­ляется тепловой, кажется бесполезным. В одном из таких устройств, которому еще 10 лет назад отводилось важное место при решении вопросов крупномасштабного получения энергии, использован магнитогидродинамический эф­фект, или МГД-эффект, но последние исследования, а в большей степени практические реализации такого устройства показали, что его использование из-за низкого КПД неэффективно. В следующей главе будут описаны другие методы получения энергии. Их существенное отличие заключается в том, что они по­зволят использовать энергию солнечной радиации без сколько-нибудь заметного повышения температуры элементов систем, то есть тепловая стадия в процессе преобразования энергии исключается.

Глава 2. Фотоэлектрические генераторы.

В преобразователях световой энергии в электриче­скую используется фотоэффект, открытый в 1887 г. Гер­цем и обстоятельно исследованный, начиная с 1888 г. Столетовым.

Фотоэффект выражается в «выбивании» электронов фотонами света с поверхности тел (внешний фотоэф­фект) или только из кристаллической решетки внутри полупроводника (внутренний фотоэффект), а также в возникновении под действием света, падающего на границу металл — полупроводник (или n-полупроводник и p-полупроводник) ЭДС, вызывающей появление или изменение тока в цепи (фотоэффект запирающего слоя или вентильный фотоэффект).

Устройства, основанные на внешнем и внутреннем фотоэффекте рассматриваться не будут т.к. они аналогичны термоэлектронным генераторам, рассмотренным выше - различаются лишь способом получения электронного пучка. Можно только отметить, что КПД таких генераторов очень низок - всего 0.5-1%. Столь низкий КПД является причиной того, что при исследовании вопросов получения энергии фотоэмиссионным генераторам отводится незначительная роль, хотя возможно используя какие-то оригинальные конструкции, их КПД можно значительно повысить. Однако все эти возможности остались неисследованными в связи с появлением фотоэлектрических генераторов использующих вентильный фотоэффект.

Вентильный фотоэлектрический генератор.

Вентильный фотоэффект (фотоэффект запирающего слоя), являющийся разновидностью внутреннего фотоэффекта, это возникновение ЭДС (фото-ЭДС) при освещении контакта двух разных полупроводников или полупроводника и металла (при отсутствии внешнего магнитного поля).

Фотоэффект запирающего слоя положен в основу устройства полупроводниковых, или, как их еще иначе называют, вентильных фотоэлементов — приборов, непо­средственно превращающих лучистую энергию в электри­ческую.

Рис. 11. Принцип действия солнечного электрогенератора.

Фотоэлементы с запирающим слоем строятся с 1888г., т.е. со времени открытия этого эффекта Ульяниным (учеником Столетова), однако их КПД при использо­вании металлов не превышает 1 %. Применение полупро­водников с различными типами проводимости дало значительно лучшие результаты. Принцип действия такого фотоэлемента состоит в следующем.

Пусть n-полупроводник приводится в контакт с p-полупроводником. Электроны из n-полупроводника, где их концентрация выше, будут диффундировать в р-полупроводник, где их концентрация ниже. Диффузия же дырок происходит в обратном направлении.

В n-полупроводнике из-за ухода электронов вблизи границы остается нескомпен­сированный положительный объемный заряд неподвижных ионов. В р-полупроводнике из-за ухода дырок вблизи границы образуется отрица­тельный объемный заряд неподвижных ионов (рис. 11). Эти объемные заряды образуют у границы двойной электрический слой (запирающий слой), поле которого, направленное от n-области к p-области, препятствует дальнейшему переходу электро­нов в направлении п→р и дырок в направлении р→п.

Под действием света, проникающего сквозь тонкий слой n-полупроводника, в нем происходит внутренний фотоэффект - образуются пары зарядов электрон-дырка. Если имеется внешняя цепь, то вновь образованные электроны, не имея возможности пройти сквозь запирающий слой, устремляются в нее. Дырки же легко проходят сквозь запирающий слой к р-полупроводнику, где происходит рекомбинация - в цепи начинает протекать ток.

Фотоэлементы с вентильным фотоэффектом, обладая, подобно элементам с внешним фотоэффектом, строгой пропорциональностью фототока интенсивности излучения, имеют большую по сравнению с ними интегральную чувствительность (см. табл. 6) и не нуждаются во внешнем источнике ЭДС. К числу вентильных фотоэлементов относятся германиевые, кремниевые, селеновые, сернисто-серебряные и др.

Таблица 6

Интегральная чувствительность некоторых полупроводниковых материалов

Конструктивно любой вентильный фотоэлемент довольно прост. Изготавливается так называемый ниж­ний электрод, представляющий собой металлическую пластинку, толщиной от одного до двух миллиметров. Форма пластинки не имеет никакого принципиального значения и определяется лишь назначением фотоэлемента. Нижний металлический электрод должен быть механи­чески прочным. На него наносится тонкий слой того или иного полупроводника. Затем он подвергается соответ­ствующей обработке, цель которой заключается в созда­нии в толще полупроводника р-n-перехода. Когда эта цель достигнута, на наружную поверхность в большин­стве случаев наносится верхний металлический электрод, представляющий собой тонкий полупрозрачный слой металла.
