Таблица 3.3

В Таблице 3.2 * помечены исходные данные, которые меняются в процессе расчета КОП.

Для определения КОП необходимо добиться касания кривой перенапряжения на трансформаторе U2 с кривой импульсной прочности изоляции трансформатора (изменяя значения Uп.оп ). Таким образом будет найдена первая точка КОП - сочетание опасной амплитуды падающей волны Uп.оп и опасной длительности фронта волны τФ . Далее нужно изменить τФ и, изменяя амплитуду падающей волны, вновь добиться касания U2 кривой допустимых импульсных перенапряжений для внутренней изоляции трансформатора.

Таким образом, определяем амплитуду опасного импульса напряжения Uопас и величину фронта этого импульса τф. Эти значения заносим в Таблицу 3.2.

По данным Таблицы 3.2 построим кривую опасных параметров Рисунок 3.2. На эту же координатную плоскость нанесем вольт-секундную характеристику линейной изоляции, которую можно рассчитать по формуле:

, где n=8 – число изоляторов в гирлянде; t – время, изменяющееся в пределах (0÷10)мкс.

кВ (49)

Результаты расчета (ВСХ) занесем в таблицу 3.4.

Таблица 3.4

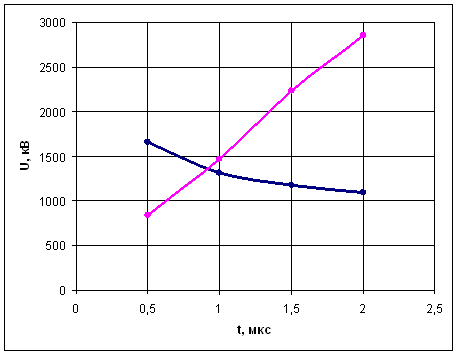

Рисунок 3.2 Кривая опасных параметров подстанции и ВСХ линейной изоляции.

По Рисунку 3.2 определяется точка пересечения кривых и область неопасных волн, амплитуда наиболее опасной волны Um = 1380 кВ и максимальное время смещения фронта волны по действием импульсной короны Δtmax = 0,9 мкс.

Определим длину защитного подхода.

Для определения средней высоты подвеса провода выбираем тип опоры, параметры которой приведены в таблице 3.5.

Таблица 3.5

Приведем эскиз опоры (Рисунок 3.3).

Рисунок 3.4 Эскиз опоры.

Определим среднюю высоту подвеса троса:

, (50)

где hоп – высота опоры, м; fтр – стрела провеса троса, м

fтр= hоп – [hп-з+(h1-h2)+hт-п], (51)

где hп-з=6.0 м – нормированное минимальное расстояние провод-земля в середине пролета; hт-п=2.0 м – нормированное расстояние по вертикали трос-провод в середине пролета в зависимости от длины пролета.

fтр= hоп – [hп-з+(h1-h2)+hт-п] = 20.5-[6.0+(17.5-14.5)+2.0]=9,5 м,

тогда hтр.ср = 20.5 – 2/3·9,5=14,17 м

Средняя высота подвеса провода: hср.пр = hтр.ср – hт-n = 14,17 – 2,0 =12,17 м

Найденные параметры позволяют рассчитать длину защитного подхода подстанции:

, (52)

где С – скорость света, м/мкс; Um– амплитуда волны перенапряжения, МВ; Dtmax– максимально необходимое смещение фронта волны; hтр ср – средняя высота подвеса провода, м.

4.Расчет волнового сопротивления ЛЭП и напряжения на РВ для заданной волны напряжения

Определим высоту подвеса верхнего провода над землей:

, (53)

где n – количество изоляторов, n=8; H – строительная высота изолятора, м

Для изоляторов ПФ6-В строительная высота изолятора Н=0.134м

Таблица 4.1

Определим волновое сопротивление ЛЭП:

, (54)
