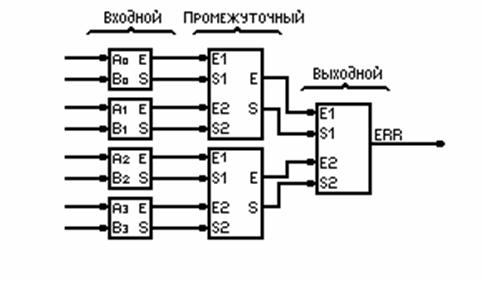

а) входного блока - на него подаются сигналы с выходов дешифратора, над этими сигналами выполняются логические операции, после чего формируются выходные сигналы, необходимые для дальнейшего сравнения и анализа;

б) промежуточный блок - в этот блок поступают сигналы с входного блока, которые подвергаются сравнению и анализу, с выходов блока формируются сигналы, необходимые для формирования сигнала сообщающего о ошибке;

в) выходной блок - на него поступают сигналы из промежуточного блока, на основе этих сигналов формируется сигнал ошибки, если сигнал ошибки высокого уровня, т.е. лог.1, есть ошибка. Если лог.0 дешифратор сработал нормально, без ошибки.

В курсовом проекте рассматривается схема - 1, изображенная на рис.3. За счет инвертирующих элементов в схеме - 2 (рис.4), быстродействие ее больше, чем в первой схеме. Но схема - 1проще в построении, также в ней используется меньшее количество ИМС при построении схемы на печатной плате, что приводит к увеличению надежности работы схемы и меньшей ее цене.

Элементная база подбиралась по основным характеристикам: повышенное быстродействие, малая потребляемая мощность, минимальные токи потребления.

ИМС используемые в схеме:

1. ИМС - КР1533ЛИ1

Изготовлена по ТТЛШ - технологии, выпускается в полимерном корпусе.

Назначения выводов 1,2,4,5,9,10,12,13 - входы 1 - 4 лог. элементов, 3,6,8,11 - выходы лог. элементов. К 14 - выводу подключается Uпит, а вывод 7 является общим.

Параметры и эксплуатационные данные

Iпот - не более 4,0 мА Uвых - не более 0,5 В

Iпот - не более 2,4 мА Uвых - не менее 2,7 В

Iвх - не более 2 мкА tзд.р и tзд.р - не более 15 нс.

Iвх - не более 50 мкА Uпит - 5 В 5%

Tокр - от -10’C до +70’C

2. ИМС - КР1531ЛЛ1

Изготовлена по ТТЛШ - технологии, выпускается в полимерном корпусе.

Назначения выводов 1,2,4,5,9,10,12,13 - входы 1 - 4 лог. элементов, 3,6,8,11 - выходы лог. элементов. К 14 - выводу подключается Uпит, а вывод 7 является общим.

Параметры и эксплуатационные данные

Iпот - не более 15,5 мА Uвых - не более 0,5 В

Iпот - не более 8,3 мА Uвых - не менее 2,7 В

Iвх - не более -0,6 мА tзд.р. - не более 5,0 нс

Iвх - не более 20 мкА tзд.р - не более 5,5 нс

Uпит - 5 В 5% Tокр - от -10’С до +70’С

3. ИМС - К155ЛЕ4

Изготовлена по ТТЛ - технологии, выпускается в пластмассовом корпусе.

Назначения выводов 1,2,3,4,5,9,10,11,13 - входы 1 - 3 лог. элементов, 6,8,12 - выходы лог. элементов. К 14 - выводу подключается Uпит, а вывод 7 является общим.

Параметры и эксплуатационные данные

Iпот - не более 26 мА Uвых - не более 0,4 В

Iпот - не более 16 мА Uвых - не менее 2,4 В

Iвх - не более -1,6 мА tзд.р. - не более 11 нс

Iвх - не более 40 мкА tзд.р - не более 15 нс

Uпит - 5 В 5% Tокр - от -10’С до +70’С

4. ИМС - КР531ЛН1

Изготовлена по ТТЛШ - технологии, выпускается в пластмассовом корпусе.

Назначения выводов 1,3,5,9,11,13 - входы 1 - 6 лог. элементов, 2,4,6,8,10,12 - выходы лог. элементов. К 14 - выводу подключается Uпит, а вывод 7 является общим.

Параметры и эксплуатационные данные

Iпот - не более 54 мА Uвых - не более 0,5 В

Iпот - не более 24 мА Uвых - не менее 2,5 В

Iвх - не более -2,0 мА tзд.р. - не более 5 нс

Iвх - не более 50 мкА tзд.р - не более 4,5 нс

Uпит - 5 В 5% Tокр - от -10’С до +70’С

2. СПЕЦИАЛЬНАЯ ЧАСТЬ

2.1 Логический расчет схемы

2.1.1 Расчет входного блока

В входной блок (рис.3) поступают сигналы A0, A1, A2, A3, B0, B1, B2, B3 с дешифратора, после логических операций с четырех элементов выходного блока формируются сигналы E и S. Чтобы рассчитать выходные сигналы, нужно посмотреть табл.1. Из таблицы истинности видно, что сигнал E=1, только в том случае, если сигналы A и B равны лог. 1. На основе этого можно построить карту Карно, она приведена рядом, далее из карты можно получить следующую формулу для сигнала E:

Рис.3. Схема контроля дешифратора с прямыми выходами

Рис.4. Схема контроля дешифратора с инверсными выходами

E=AŸB

Для сигнала S получается следующая формула:

S=A+B,

Таблица 1.

Таблица истинности входного блока и карты Карно для сигналов E и S.

Карта Карно Карта Карно

для сигнала E для сигнала S
