Введение.

В эпоху научно-технической революции темпы развития науки и техники в значительной степени определяются научным и техническим уровнем измерения. В свою очередь уровень развития измерительной техники является одним из важнейших показателей прогресса науки и техники. Это особенно справедливо для электрорадиоизмерений, поскольку исследования в области физики, радиотехники, электроники, космонавтики, медицины, биологии и других отраслей человеческой деятельности базируются на измерениях электромагнитных величин.

Основными направлениями качественной стороны развития электрорадиоизмерительной техники являются:

· повышение точности измерения;

· автоматизация процессов измерения;

· повышение быстродействия и надежности измерительных приборов;

· уменьшение потребляемой мощности питания и габаритов всех средств измерительной техники.

Электрорадиоизмерения, как и другие измерения, основаны на метрологии.

Метрология – наука об измерениях, методах и средствах обеспечения их единства и способах достижения требуемой точности.

1. Методы измерения

Перед измерением тока (напряжения) нужно иметь представление о его частоте, форме, ожидаемом значении, требуемой точности измерения и сопротивлении цепи, в которой производится измерение. Эти предварительные сведения позволят выбрать наиболее подходящий метод измерения и измерительный прибор.

Для измерения тока и напряжения применяют метод непосредственной оценки и метод сравнения.

1.1 Метод непосредственной оценки

Метод непосредственной оценки осуществляют с помощью прямопоказывающих приборов – амперметров и вольтметров со шкалами, градуированными в единицах измеряемой величины. Амперметр включают последовательно с нагрузкой (в разрыв цепи); вольтметр присоединяют параллельно участку цепи, падение напряжения на котором нужно измерить (рис.1). Включенный в цепь прибор оказывает на ее режим определенное влияние, для уменьшения которого необходимо строго выполнять следующие условия:

· внутреннее сопротивление амперметра RA должно быть много меньше сопротивления нагрузки Rн;

· внутреннее сопротивление вольтметра RV должно быть много больше сопротивления нагрузки Rн;

Невыполнение этих условий приводит к систематической методической погрешности, которая приблизительно совпадет со значениями отношений RA/RН и RН/RV. Условие RV > RН особенно трудно выполнить при измерении напряжения на участках (нагрузках) с большим сопротивлением в так называемых слаботочных цепях. Для этой цели применяют электронные вольтметры с входным сопротивлением до сотен мегаом.

С повышением частоты погрешность измерений тока увеличивается.

1.2 Метод сравнения

Метод сравнения обеспечивает более высокую точность измерения. Его осуществляют с помощью приборов – компенсаторов, отличающихся тем свойством, что в момент измерения мощность от измеряемой цепи не потребляется, т.е. входное сопротивление практически бесконечно. Это свойство позволяет применять компенсаторы для измерения ЭДС. Метод сравнения реализуется также в цифровых вольтметрах дискретного действия и аналоговых компенсационных вольтметрах, благодаря чему погрешность измерения составляет десятые, сотые и даже тысячные доли процента.

2. Средства измерения (Электромеханические амперметры и вольтметры)

Электромеханические измерительные приборы относятся к приборам прямого преобразования, в которых электрическая измеряемая величина х непосредственно преобразуется в показания отсчетного устройства. Таким образом, любой электромеханический прибор состоит из следующих главных частей:

· неподвижной, соединенной с корпусом прибора;

· подвижной, механической или оптической связанной с отсчетным устройством.

Отсчетное устройство предназначено для наблюдения значений измеряемой величины. Оно состоит из шкалы и указателя, располагаемых на лицевой стороне прибора. Шкалой называется совокупность отметок (штрихов), расположенных в определенной последовательности, и проставленных у некоторых из них чисел отсчета, соответствующих ряду последовательных значений измеряемой величины. Шкалы могут быть равномерными и неравномерными (квадратичными, логарифмическими и др.). Расстояние между двумя соседними штрихами называется делением шкалы. Разность значений измеряемой величины, соответствующая двум соседним отметкам называется ценой деления.

Указатели делятся на стрелочные и оптические. Оптические указатели состоят из источника света, зеркальца, расположенного на подвижной части, и системы зеркал удлиняющих путь луча света и направляющих его на полупрозрачную шкалу. Оптические указатели обеспечивают большую чувствительность прибора и меньшую погрешность отсчета по сравнению со стрелочным.

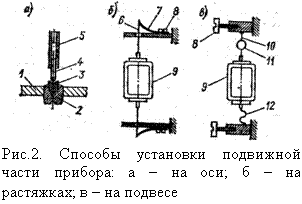

Подвижная часть прибора снабжается осью или полуосями, которые оканчиваются запресованными в них стальными кернами. Последние опираются на корундовые или рубиновые подпятники (Рис.2,а). Трение керна о подпятник снижает чувствительность и точность прибора, поэтому подвижную часть устанавливают на растяжках или подвесах (Рис.2,б,в).

Электромеханический измерительный прибор содержит следующие узлы:

· узел, создающий вращающий момент;

· узел, создающий противодействующий момент;

· успокоитель

Электромагнитная энергия Wэм поступает от измеряемого объекта в узел, создающий вращающий момент, и вызывает поворот подвижной части прибора. Вращающий момент Мв можно выразить уравнением Лангранжа второго рода:

(1)

Под воздействием вращающего момента подвижная часть всегда будет поворачиваться до упора. Необходим противодействующий момент Мп , направленный навстречу вращающему моменту. Противодействующий момент можно получить за счет механических или электрический сил. В первом случае он создается с помощью плоских спиральных пружин или металлических нитей, закрепленных концами на неподвижной и подвижной частях прибора и закручивающихся при повороте подвижной части. Механический противодействующий момент прямо пропорционален углу поворота а:

, (2)
