Двухконтурный микропроцессорный регулятор температурыРефераты >> Радиоэлектроника >> Двухконтурный микропроцессорный регулятор температуры
ATmega 603
 |  | ||
| |||
| |||
Atmelcorporation
 | | ||
| |||
| | ||
| | ||
| |||
64 17
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Описание выводов контроллера.
| № |
Краткое описание |
| 1 |
REN |
| 2-9 |
port E |
| 10-17 |
port B |
| 18-19 |
TOSC1,2 - выход на внешний генератор частоты |
| 20 |
RESET |
| 21 |
VCC |
| 22 |
GND |
| 23-24 |
XTAL1,2 - выход на кварц 4 МГц |
| 25-32 |
port D |
| 33 |
WR – запись |
| 34 |
RD –чтение |
| 35-42 |
port C - работает только на вывод данных |
| 43 |
ALE |
| 44-51 |
port A |
| 52 |
VCC |
| 53 |
GND |
| 54-61 |
port F – вход АЦП, работает только на прием данных |
| 62 |
AREF |
| 63 |
AGND |
| 64 |
AVCC |
Используется архитектура с закрытой шиной (гарвардская архитектура).

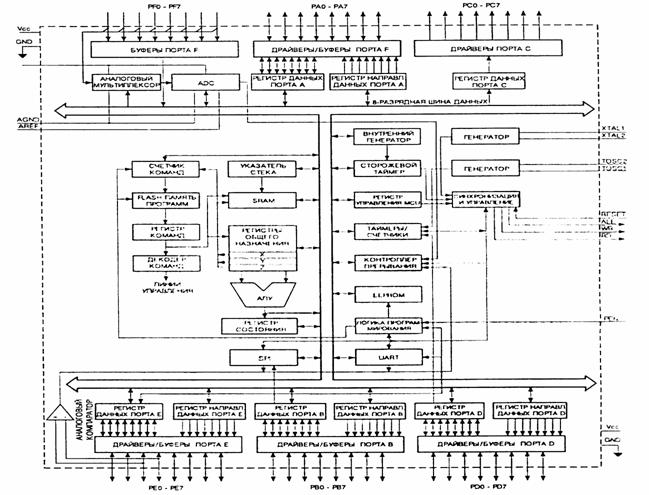

Блок-схема микроконтроллера ATmega603
Блок-схема программы.
 |
Инициализация включает в себя инициализацию порта F, подключение его к АЦП, выбор режима работы АЦП, инициализацию порта A, инициализацию двух таймеров.
