Задание.

1. Разработать принципиальную схему микроконтроллера для регулирования температуры технологического процесса.

-микроконтроллер: ATmega603

-использовать вход АЦП: DF4

-использовать выход: DA0

-величина опорного напряжения: 5.82 В

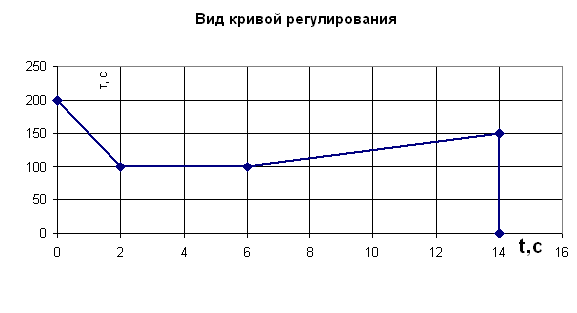

-вариант кривой регулирования: 7

-длительность процесса: 3180 сек.

-максимальная температура: 1085 0С.

2. Выбрать термопару, рассчитать усилитель и нарисовать принципиальную схему регулятора температуры.

3. Написать программу для микроконтроллера регулятора температуры.

4. Дать описание блок-схемы регулятора, описание принципиальной схемы, применяемых микросхем. Дать подробное описание структурной схемы программы и текста программы.

Принципиальная схема процесса регулирования.

Процесс регулирования является циклическим и выглядит следующим образом:

Температура в объекте регулирования (печи) измеряется с помощью термопары. Термопара преобразует температуру в напряжение, которое подается на усилитель. Выходной сигнал с усилителя подается на АЦП. Микроконтроллер Atmel ATmega 603

имеет встроенный АЦП. Процессор согласно программе, написанной для реализации данной кривой урегулирования, выдает или не выдает сигнал, который поступает на усилитель, который, питаясь от сети 380В, нагревает резистор печи. Модель, рассматриваемая нами, является упрощенной за счет того, что печь нагревается не мгновенно. По большому счету нагреватель следовало бы включать раньше, чем температура печи упадет ниже нужной нам. Но и в таком виде она достаточно продуктивна.

Важнейшим достоинством системы является то, что вмешательства человека не требуется.

Электронная схема регулятора.

48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33

49 32 Внешний вид

контроллера.
