ATX

Спецификация ATX, предложенная Intel еще в 1995 году, нацелена как раз на исправление всех тех недостатков, что выявились со временем у форм-фактора AT. А решение, по сути, было очень простым – повернуть Baby AT плату на 90 градусов, и внести соответствующие поправки в конструкцию. К тому моменту у Intel уже был опыт работы в этой области – форм-фактор LPX. В ATX как раз воплотились лучшие стороны и Baby AT и LPX: от Baby AT была взята расширяемость, а от LPX – высокая интеграция компонентов. В результате получилось:

· Интегрированные разъемы портов ввода-вывода. На всех современных платах коннекторы портов ввода-вывода присутствуют на плате, поэтому вполне естественным выглядит решение расположить на ней и их разъемы, что приводит к довольно значительному снижению количества соединительных проводов внутри корпуса. К тому же, заодно среди традиционных параллельного и последовательного портов, разъема для клавиатуры, нашлось место и для новичков – портов PS/2 и USB. Кроме всего, в результате несколько снизилась стоимость материнской платы, за счет уменьшения кабелей в комплекте.

· Значительно увеличившееся удобство доступа к модулям памяти. В результате всех изменений гнезда для модулей памяти переехали дальше от слотов для материнских плат, от процессора и блока питания. В результате наращивание памяти стало в любом случае минутным делом, тогда как на Baby AT материнских платах порой приходится браться за отвертку.

· Уменьшенное расстояние между платой и дисками. Разъемы контроллеров IDE и FDD переместились практически вплотную к подсоединяемым к ним устройствам. Это позволяет сократить длину используемых кабелей, тем самым повысить надежность системы.

· Разнесение процессора и слотов для плат расширения. Гнездо процессора перемещено с передней части платы на заднюю, рядом с блоком питания. Это позволяет устанавливать в слоты расширения полноразмерные платы - процессор им не мешает. К тому же, решилась проблема с охлаждением - теперь воздух, засасываемый блоком питания, обдувает непосредственно процессор.

· Улучшено взаимодействие с блоком питания. Теперь используется один 20-контактный разъем, вместо двух, как на AT платах. Кроме того добавлена возможность управления материнской платой блоком питания – включение в нужное время или по наступлению определенного события, возможность включения с клавиатуры, отключение операционной системой, и т.д.

· Напряжение 3.3 В. Теперь напряжение питания 3.3 В, весьма широко используемое современными компонентами системы, (взять хотя бы карты PCI!) поступает из блока питания. В AT-платах для его получения использовался стабилизатор, установленный на материнской плате. В ATX-платах необходимость в нем отпадает.

20. Процессор Intel Pentium II Xeon

Внутри корпуса процессора расположены: вариант кристалла Deschutes, выполненный по технологии 0.25, Vcc=2 вольта, в стандартном корпусе, новый кэш второго уровня, способный работать на полной частоте процессора (сейчас это 400 МГц), причем это одна (512 Кбайт) или две (2*512 Кбайт) микросхемы, практически в таком же корпусе, как и сам процессор. Дело в том, что работающий на такой скорости кэш рассеивает тепла ничуть не меньше, чем сам кристалл процессора, и требует металлической крышки на корпусе для достаточного теплоотвода. Процессор рассеивает 30 или 38 Ватт тепла в штатном режиме работы (кэш 512 Кбайт и 1Мбайт соответственно). Когда картридж собран, крышки всех микросхем касаются металлической стороны картриджа, на которую в свою очередь крепятся радиатор и вентилятор. Кроме процессора и кэш памяти второго уровня на плате картриджа находятся: PIROM (Processor Information Read Only Memory) – микросхема ПЗУ с зашитой в ней информацией о частоте, модели, размере кэш памяти и версиях различных компонент процессора, SEEPROM (Scratch Electric Erasable Programmable Read Only Memory) – микросхему с перезаписываемой "пользовательской" (например, производителя сервера) информацией и микросхему интерфейса с тепловым датчиком расположенном на самом кристалле процессора. Все эти компоненты объединены последовательной шиной SMBus (System Management Bus) и могут быть опрошены программно, например BIOS'ом, через чипсет, включающий в себя контроллер этой шины. Надо отметить, что подобная мера вовсе не является защитой от разгона, так как производители материнских плат всегда могут скорректировать BIOS, допустив установку не предназначенных для данной модели процессора параметров. Как большинство из них и поступает в случае с модулями памяти DIMM, содержащими информацию о скоростных и электрических параметрах памяти. Не менее кардинальным, чем кэш, отличием от Pentium II является новая FSB (Front Side Bus – внешняя шина самого процессора), известная как Slot 2. Правда, если уж быть точным Slot 2, как и Slot 1, это спецификация на разъем, шину и геометрию картриджа, а также на электрические и термальные параметры шины и процессора. Процессор поддерживает Extended Server Memory архитектуру, которая позволяет программно и аппаратно адресовать объем памяти превышающий 4 Гбайта (64 Гбайта в случае Xeon), и была впервые применена в процессорах Pentium Pro. Возможны SMP конфигурации до восьми процессоров, без дополнительных схемных решений (Pentium II – максимум 2 процессора).

21. Чипсет i440GX

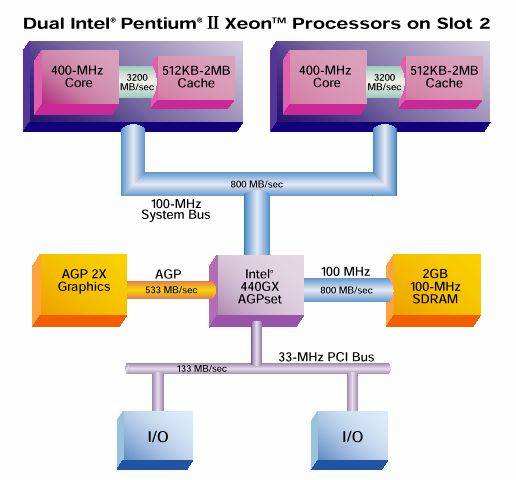

Чипсет i440GX состоит из двух микросхем, модификации PIIX4 (PCI ISA IDE Xcelerator 4) и GX (82443GX Host Bridge/Controller). Как и его предшественники, построен он по архитектуре QPA (Quad Port Architecture) и представляет собою коммутатор между четырьмя интерфейсами: AGP, PCI, FSB и шиной памяти.

· FSB: Slot 1 и Slot 2 процессоры с внешней частотой (64 битной) шины 100 МГц. Поддержка отложенных транзакций и SMP для двух процессоров. Режим 66 МГц больше не поддерживается (частота PCI всегда равна частоте FSB/3).

· AGP: 1x (66 МГц) и 2x (133МГц) режимы, возможно только одно AGP устройство.

· PCI: спецификация версии 2.1 (32 бит, 5.5 и 3.3 вольта, 33 МГц), и все возможности известные еще со времен i430TX чипсета. MEMBUS: До 8 банков 100 МГц SDRAM памяти (4 разъема 16, 64, 128 и еще не выпускаемые серийно 256 Мбит чипы на одно- и двухбанковых модулях DIMM). Итого - 16 Мбайт - 2 Гбайта памяти с поддержкой коррекции ошибок (ECC – Error Correction Codes). Первое серьезное отличие от LX и BX чипсетов, если не считать поддержки необходимых для Slot 2 уровней логических сигналов.

Чипсет i440GX изначально предназначен для владельцев мощных рабочих станций на основе Xeon'а. Его поддержка - и есть главная и кардинальная функция этого чипсета, а 2 Гб памяти станут нормальным явлением еще не скоро, даже в мире рабочих станций.

22. Чипсет i450NX

Это действительно новый набор, имеющий собственную оригинальную архитектуру, нацеленную на достижение максимальной производительности в системе с несколькими процессорами. Первое, что бросается в глаза – это отсутствие слова AGP в названии чипсета. Дело в том, что AGP была разработана как недорогое решение, более быстрое, чем стандартный PCI 32 бит / 33МГц и предназначенное для одного конкретного применения – обеспечения необходимого для графического ускорителя потока данных. Вряд ли сервер стоимостью $100000 будет использоваться для графических целей, пусть даже не игровых как обычная однопользовательская рабочая станция. Зато основные характеристики вполне под стать назначению этого набора:
