СОДЕРЖАНИЕ.

ВВЕДЕНИЕ. 3

НАЗНАЧЕНИЕ СИСТЕМЫ 4

ОСНОВНЫЕ МЕНЮ СИСТЕМЫ 5

ВОЗМОЖНОСТИ СИСТЕМЫ 7

ВЫЧИСЛЕНИЯ В MATHCAD 8

Идентификаторы 8

Операторы и функции системы MathCAD 9

ПОСТРОЕНИЕ ГРАФИКОВ. 11

ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ 12

ВВЕДЕНИЕ

MATHCAD - универсальный математический пакет, предназначенный для выполнения инженерных и научных расчетов. Основное преимущество пакета - естественный математический язык, на котором формируются решаемые задачи. Объединение текстового редактора с возможностью использования общепринятого математического языка позволяет пользователю получить готовый итоговый документ. Пакет обладает широкими графическими возможностями, расширяемыми от версии к версии. Практическое применение пакета существенно повышает эффективность интеллектуального труда.

От других продуктов аналогичного назначения MATHCAD отличается ориентация на создание высококачественных документов (докладов, отчетов, статей) в режиме WYSIWYG (What You See Is What You Get). Это означает, что, внося изменения, пользователь немедленно видит их результаты и в любой момент может распечатать документ во всем блеске. Работа с пакетом за экраном компьютера практически совпадает с работой на бумаге с одной лишь разницей - она более эффективна. Преимущества MATHCAD состоит в том, что он не только позволяет провести необходимые расчеты, но и оформить свою работу с помощью графиков, рисунков, таблиц и математических формул. А эта часть работы является наиболее рутинной и мало творческой, к тому же она и время емкая и малоприятная.

Для тех, кто работает в группах, предусмотрены средства коллективной работы. Возможна поддержка связи с удаленными пользователями по электронной почте: рабочее пространство в стандартном формате, как и электронное сообщение, можно пересылать непосредственно из программы. Так же при интеграции с информационной системой World Wide Web, позволяющая экспортировать и импортировать рабочие документы в Internet, просматривать по WWW- сообщения и осуществлять гипертекстовые переходы для доступа к информации.

НАЗНАЧЕНИЕ СИСТЕМЫ

MathCAD является интегрированной системой программирования, ориентированной на проведение математических и инженерно-технических расчетов.

Система MathCAD содержит текстовый редактор, вычислитель и графический процессор.

Текстовый редактор - служит для ввода и редактирования текстов. Тексты являются комментарии и входящие в них математические выражения не выполняются. Текст может состоять из слов, математических выражений и формул, спецзнаков. Отличительная черта системы - использование общепринятой в математике символики (деление, умножение, квадратный корень).

Вычислитель - обеспечивает вычисление по сложным математических формулам, имеет большой набор встроенных математических функций, позволяет вычислять ряды, суммы, произведения, определенный интеграл, производные, работать с комплексными числами, решать линейные и нелинейные уравнения, проводить минимизацию функции, выполнять векторные и матричные операции и т.д Легко можно менять разрядность чисел и погрешность интеграционных методов.

Графический процессор - служит для создания графиков. Он сочетает простоту общения с пользователем с большими возможностями графических средств. Графика ориентирована на решение типичных математических задач. Возможно быстрое изменение размеров графиков, наложение их на текстовые надписи и перемещение их в любое место документа. MathCAD автоматически поддерживает работу с математическим процессором. Последний заметно повышает скорость расчетов и вывода графиков, что существенно в связи с тем, что MathCAD всегда работает в графическом режиме. Это связано с тем, что только в этом режиме можно формировать на экране специальные математические символы и одновременно применять их вместе с графиками и текстом. MathCAD поддерживает работу со многими типами принтеров, а так же с плоттерами.

MathCAD - система универсальная, т.е. она может использоваться в любой области науки и техники, везде, где применяются математические методы. Запись команд в системе MathCAD на языке, очень близком к стандартному языку математических расчетов, упрощает постановку и решение задач.

ОСНОВНЫЕ МЕНЮ СИСТЕМЫ

Основное меню содержит следующие позиции:

File, Edit, Window, Help – эти группы команд стандартны для всех windows-приложений, на них останавливаться не будем.

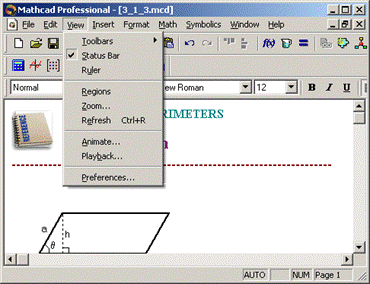

View - Наряду со стандартными пунктами имеются команды «Animate» и «Playback» позволяющие создавать и проигрывать анимации.

В пункте «Preferences» можно задать параметры подключения программы к интернет и настройки проверки правописания (только английский язык)

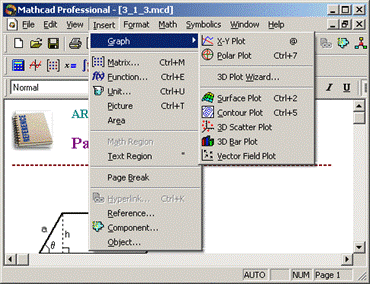

Insert - группа команд по управлению вставкой в документ различных объектов.

Graph – позволяет вставлять в документ графики в 2-х, 3-х, и полярной системах координат

Matrix - позволяет вставлять в документ числовой массив

Function - позволяет вставлять в документ функции (причем как обычные математические – синус, косинус, так и специфические матсадовские – работа в изображиниями например)

Unit - позволяет вставлять в документ единицы измерения (метры, градусы и т.п.)

Picture - позволяет вставлять в документ картинки

Math Region/Text Region - позволяет помечать: где вводятся просто текст, а где – формулы

Page Break - позволяет вставлять в документ принудительный переход на следующую страницу

Hyperlink - позволяет вставлять в документ гиперссылку

Reference - позволяет вставлять в документ ссылку на другой файл

Component - позволяет вставлять в документ другой файл из расчетных программ Например из Excel-я, из MathLab.

Object - позволяет вставлять в документ вообще любой файл, например Flash.

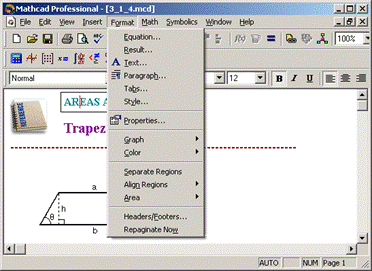

Format - группа команд по форматированию документа

Команды задают шрифт, цвет, единицы измерение, отступы для Equation – математических формул;

Results – результатов;

Text – текста;

Paragraph – параграфа;

Tabs – табуляции;

Properties – выделенного объекта;

Graph – формат графиков;

Color – цветовые настройки;

Separate regions/Align regions – разбиение и выравнивание областей

Area – блокировка/разблокировка области

Headers/Footers – заголовок и «подвал» страницы

Repaginate now – переразбить страницы
